वर्णन

पीजेड श्रृंखला बुद्धिमान डीसी ऊर्जा मीटर डीसी पैनलों, सौर ऊर्जा, दूरसंचार बेस स्टेशनों, और चार्जिंग बंदरगाहों जैसे अनुप्रयोगों के लिए डिज़ाइन किया गया है। उपकरणों की यह श्रृंखला डीसी सिस्टम में वोल्टेज, वर्तमान, बिजली, आगे और रिवर्स पावर को माप सकती है। इसका उपयोग स्थानीय प्रदर्शन के लिए किया जा सकता है और एक माप और नियंत्रण प्रणाली से औद्योगिक नियंत्रण उपकरण, कंप्यूटर के साथ जुड़ा हुआ है।

PZ श्रृंखला बुद्धिमान डीसी ऊर्जा मीटर भी उपयोगकर्ता से चुनने के लिए बाहरी बहाना कार्यों की एक किस्म है: RS485 संचार इंटरफ़ेस, Modbus-RTU प्रोटोकॉल, रिले अलार्म आउटपुट, डिजिटल इनपुट / विभिन्न आवश्यकताओं के अनुसार, साधन पैनल कुंजी के माध्यम से, आप अनुपात, संचार पैरामीटर सेट कर सकते हैं

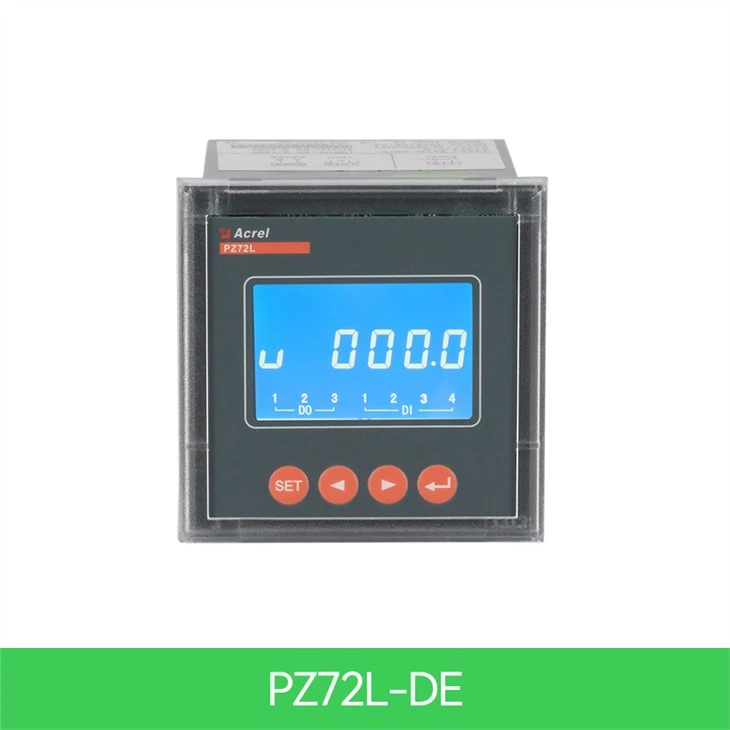

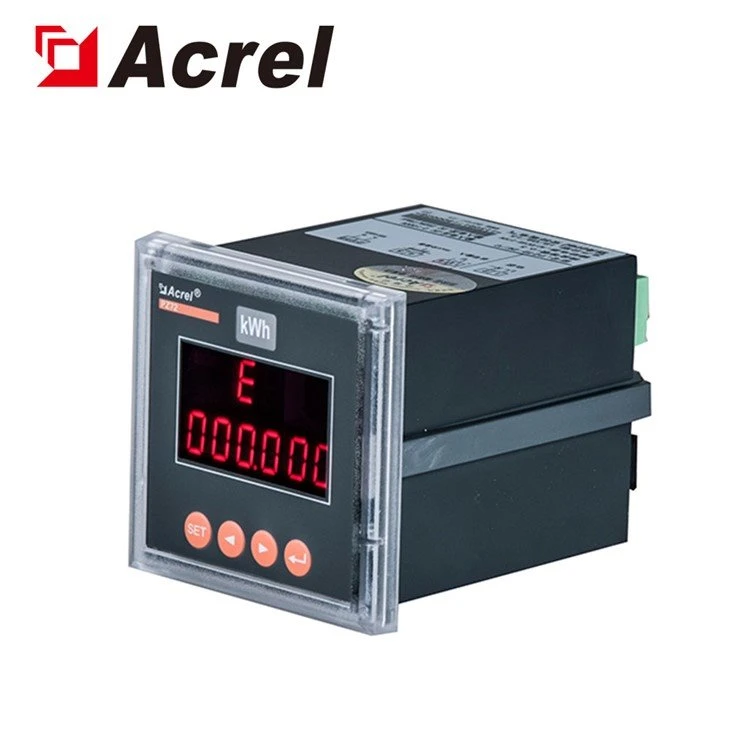

उपस्थिति

उत्पाद मानक Q/ GDW1825-2013 डीसी पावर मीटर विनिर्देश, GB / T29318-2012 गैर वाहन इलेक्ट्रिक वाहनों के लिए इलेक्ट्रिक ऊर्जा मीटर मीटर, Q / GDW364-2009 एकल चरण ऊर्जा मीटर विनिर्देश की प्रासंगिक तकनीकी आवश्यकताओं को पूरा करता है।

पैरामीटर

पैरामीटर	मूल्य
निवेश	डीसी वोल्टेज	इनपुट श्रेणी	0~ 100V, 0~ 500V, 0 ~ 1000V
		इनपुट प्रतिरोध	≥6kΩ/V
	DC वर्तमान	इनपुट श्रेणी	0 ~ 2500A (शंट या हॉल सेंसर)
		अलग धकेलना	आउटपुट 75mV
		हॉल	आउटपुट 0 ~ 20mA, 0 ~ 5V
		खपत	≤1mW
	अतिभार	.2 गुना रेटिंग (निरंतर);1 सेकंड के लिए 10 गुना रेटिंग
सटीकता वर्ग	0.5 वर्ग
स्पंदन	वोल्टेज और वर्तमान: 750V, 300A, डिफ़ॉल्ट पल्स स्थिरांक: 100imp / kWh
	वोल्टेज और वर्तमान: 1000V, 300A, डिफ़ॉल्ट पल्स स्थिरांक: 100imp /
	वोल्टेज और वर्तमान: 1000V, 200A, डिफ़ॉल्ट पल्स स्थिरांक: 100imp / kWh

फलन	माप विद्युत पैरामीटरों का	U, I, P
	kWh का मापन	सक्रिय kWh (सकारात्मक और नकारात्मक) सक्रिय kWh (सकारात्मक और नकारात्मक)
	बहु टैरिफ	समय सारिणी के दो सेट, एक वर्ष को 4 समय क्षेत्रों में विभाजित किया जा सकता है, समय सारिणी के प्रत्येक सेट को 12 दैनिक समय स्लॉट पर सेट किया जा सकता है, 4 दरें (F1, F2, F3, F4 चोटियां और फ्लैट घाटियां हैं), समय अवधि का न्यूनतम अंतराल 15 मिनट है, और समय अवधि को शून्य बिंदु पर सेट किया जा सकता है। (केवल एलसीडी तरल क्रिस्टल मीटर के लिए)
	ऐतिहासिक डेटा रिकॉर्ड	यह पिछले 12 महीनों में ऐतिहासिक विद्युत ऊर्जा (विभिन्न दरों पर विद्युत ऊर्जा) की गणना कर सकता है। (केवल एलसीडी मीटर है)
	इनपुट और आउटपुट फ़ंक्शन स्विच करें	PZ72 में दो स्विच आउटपुट और दो स्विच इनपुट हैं। PZ96 में दो स्विच आउटपुट और चार स्विच इनपुट हैं। स्विच आउटपुट रिले आउटपुट है, जो "रिमोट कंट्रोल" और अलार्म आउटपुट का एहसास कर सकता है। स्विच इनपुट न केवल स्थानीय स्विच स्थिति जानकारी एकत्र और प्रदर्शित कर सकता है, बल्कि दूरस्थ संचरण फ़ंक्शन को उपकरण के RS485 के माध्यम से महसूस किया जा सकता है, अर्थात, "रिमोट सिग्नल" फ़ंक्शन।
	प्रदर्शन	एलसीडी या एलईडी
	संचार	संचार इंटरफ़ेस: RS485, संचार प्रोटोकॉल: MODBUS-RTU या DL/ बॉड दर 1200, 2400, 4800, 9600, 19200, 38400 वैकल्पिक, अवरक्त 1200bps पर तय किया गया है.
स्विच	DI	शुष्क संपर्क इनपुट, उपकरण की अंतर्निहित बिजली की आपूर्ति, फोटोइलेक्ट्रिक अलगाव
स्विच	करना	2 रिले आउटपुट, सामान्य रूप से खुले संपर्क, क्षमता 2A / 30VDC या 2A / 250VAC
बिजली की आपूर्ति	वोल्टेज रेंज	85~265VAC 50/60Hz;20~60VDC;100~350VDC
बिजली की आपूर्ति	खपत	≤2W
इन्सुलेशन प्रतिरोध	≥100MΩ
विद्युत आवृत्ति वोल्टेज का सामना करती है	3kV/1min(RMS)
पर्यावरण	तापमान	कार्य:-25°C~+65°C;संग्रहण:-40°C~+80°C
	नमी	≤93%RH गैर-संघनन
	ऊंचाई	≤ 2500 मीटर

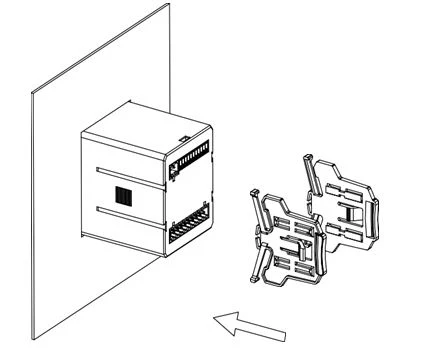

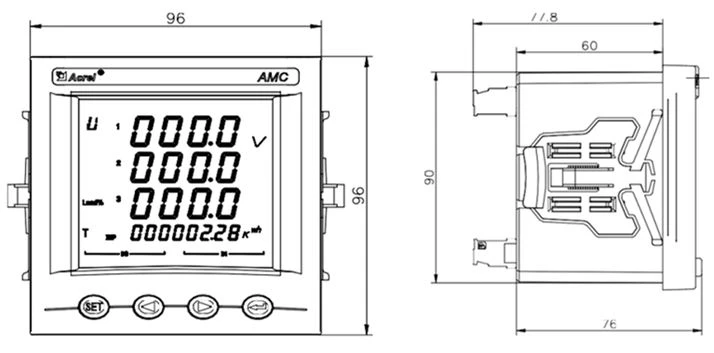

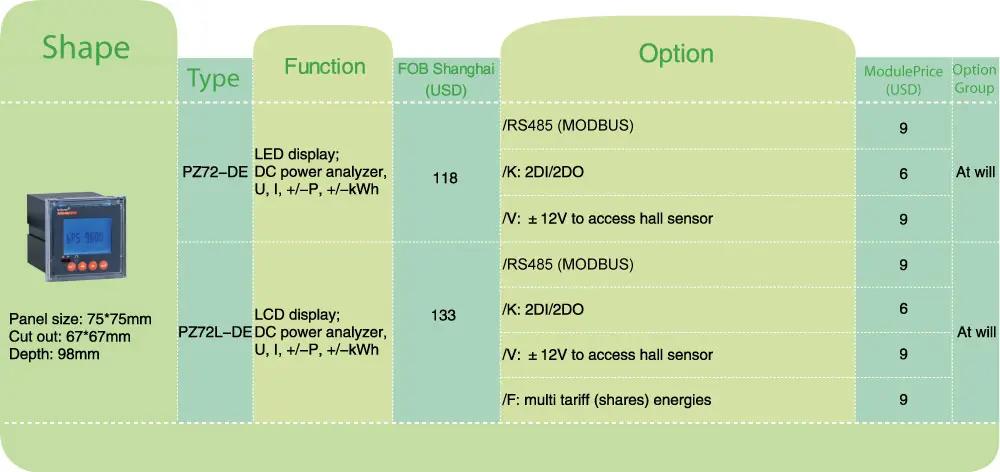

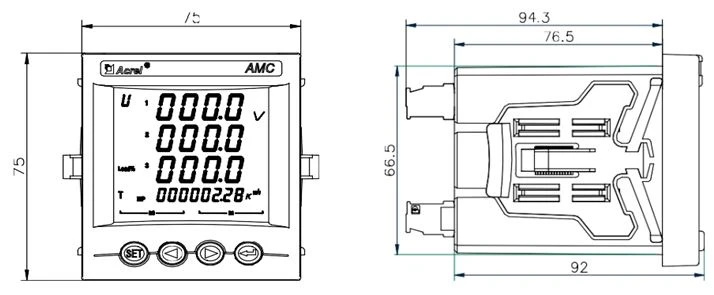

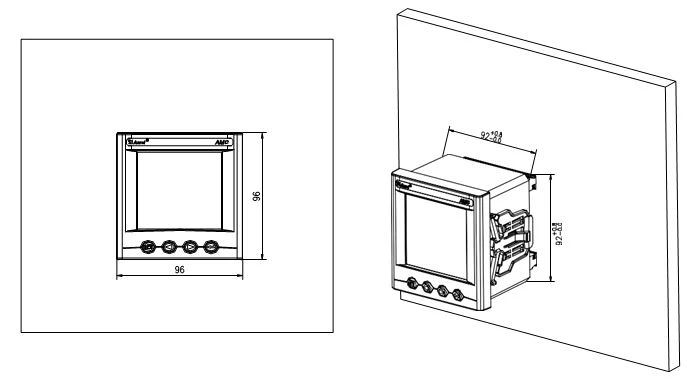

आयाम

आकार	फेसप्लेट आकार		आवास आकार			कट आउट आकार
आकार	चौड़ाई	ऊँचाई	चौड़ाई	ऊँचाई	गहराई	चौड़ाई	ऊँचाई
72 वर्ग	75±0.2	75±0.2	75±0.2	75±0.2	75±0.2	75±0.2	75±0.2
96 वर्ग	96±0.2	96±0.2	96±0.2	96±0.2	96±0.2	96±0.2	96±0.2
