फिलीपींस में एक कारखाने में बिजली वितरण परियोजना में वायरलेस तापमान मापन उत्पादों का अनुप्रयोग

सार

बिजली वितरण प्रणाली एक बिजली नेटवर्क प्रणाली है जो विभिन्न प्रकार के बिजली वितरण उपकरण और बिजली वितरण सुविधाओं से बना है जो वोल्टेज को बदलने और सीधे उपयोगकर्ताओं को विद्युत ऊर्जा वितरित करने के लिए है। बिजली प्रणाली के एक हिस्से के रूप में, बिजली वितरण प्रणाली सीधे अंतिम उपयोगकर्ताओं का सामना करती है, और इसकी पूर्णता सीधे उपयोगकर्ताओं के बहुमत की बिजली खपत की विश्वसनीयता और गुणवत्ता को प्रभावित करती है, इसलिए बिजली व्यवस्था में इसका एक महत्वपूर्ण स्थान है। इसलिए, उच्च तापमान के कारण उपकरण की उम्र बढ़ने, उपकरण के जलने, बिजली की आपूर्ति में रुकावट, आग और उपकरणों के विस्फोट जैसी गंभीर दुर्घटनाओं से बचने के लिए, प्रत्येक विद्युत नोड की दीर्घकालिक तापमान निगरानी गंभीर विफलताओं से बच सकती है जिससे व्यक्तिगत चोट और आर्थिक नुकसान हो सकता है उपयोगकर्ताओं को नुकसान।

कीवर्ड: वायरलेस तापमान निगरानी प्रणाली, 433 मेगाहर्ट्ज वायरलेस तापमान सेंसर, वायरलेस तापमान सेंसर

परियोजना अवलोकन

यह परियोजना फिलीपींस में एक कारखाने में बिजली वितरण परियोजना है। इसका उपयोग 32kV बिजली वितरण कैबिनेट में किया जाता है और सुरक्षित तापमान निगरानी प्राप्त करने के लिए वायरलेस तापमान माप उत्पादों से लैस होने की आवश्यकता होती है। सेंसर का कार्य वातावरण तापमान -50 ℃ से +125 ℃ की आवश्यकता को पूरा करता है। हमारा ATE400 CT इंडक्शन पावर सेंसर चुनें, और तापमान डिस्प्ले डिवाइस को कनेक्ट करने के लिए ATC400 ट्रांसीवर का उपयोग करें। सुरक्षा और आर्थिक लाभ के लिए, बिजली वितरण कक्ष में प्रत्येक विद्युत नोड पर वास्तविक समय तापमान की निगरानी करने की सिफारिश की जाती है।

उत्पादन रूप

एआरटीएम-पीएन वायरलेस तापमान मापने के उपकरण वायरलेस तापमान मापने के उपकरण, एनबी / टी 42086-2016 के लिए विशिष्टता के अनुपालन में विकसित किए गए हैं। यह 3-35kV इनडोर स्विचगियर्स के लिए उपयुक्त है, जिसमें बिल्ट-इन स्विचगियर्स, हैंडकार्ट स्विचगियर्स, फिक्स्ड स्विचगियर्स और लूप-नेट स्विचगियर्स शामिल हैं। यह 0.4kV लो-वोल्टेज स्विचगियर्स जैसे फिक्स्ड स्विचगियर्स और ड्रॉअर स्विचगियर्स के लिए भी उपयुक्त है। वायरलेस तापमान सेंसर स्विचगियर्स में किसी भी हीटिंग पॉइंट पर स्थापित किए जा सकते हैं, डिवाइस मॉनिटर किए गए तापमान डेटा के रीयल-टाइम ट्रांसमिशन के लिए वायरलेस डेटा ट्रांसमिशन तकनीक का उपयोग करता है और स्थानीय रूप से एआरटीएम-पीएन पर ऐसे डेटा प्रदर्शित करता है। इसके अलावा, इसे दूरस्थ बुद्धिमान निगरानी के लिए RS485 पोर्ट के माध्यम से नेटवर्क किया जा सकता है।

तीन प्रकार के एटीई श्रृंखला वायरलेस तापमान सेंसर और तीन बढ़ते तरीके हैं, यानी बोल्ट प्रकार, पट्टा-सुरक्षित प्रकार और बंधे हुए प्रकार। बोल्टेड प्रकार केबल और बस बार के बीच जोड़ों और केबल और डिस्कनेक्टर के बीच जोड़ों में उपयोग के लिए उपयुक्त है। पट्टा-सुरक्षित प्रकार ब्रेकर, केबल जोड़ों और बस बार के चलने वाले संपर्कों और निश्चित संपर्कों पर उपयोग के लिए उपयुक्त है। बंधा हुआ प्रकार बस बार और केबल के बीच चलती संपर्कों, बस सलाखों, केबलों और जोड़ों में उपयोग के लिए उपयुक्त है।

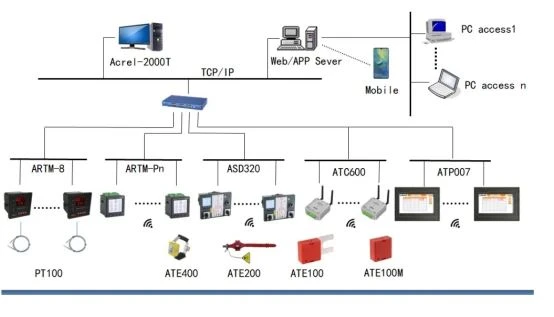

नेटवर्क टेपोलॉजी

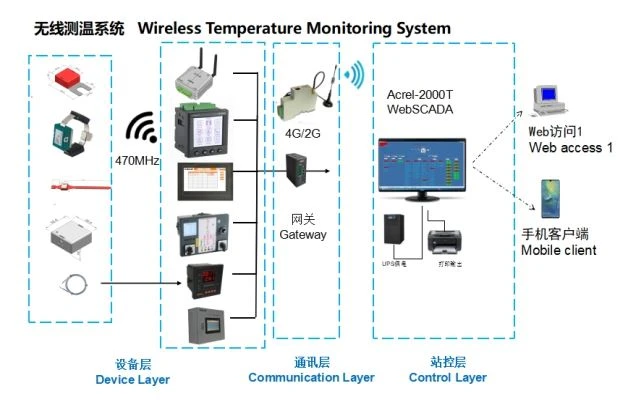

वायरलेस टेम्परेचर मॉनिटरिंग सिस्टम 3-35kV इनडोर स्विचगियर्स के लिए उपयुक्त है, जिसमें बिल्ट-इन स्विचगियर्स, हैंडकार्ट स्विचगियर्स, फिक्स्ड स्विचगियर्स और लूप-नेट स्विचगियर्स शामिल हैं। यह 0.4kV लो-वोल्टेज स्विचगियर्स जैसे फिक्स्ड स्विचगियर्स और ड्रॉअर स्विचगियर्स के लिए भी उपयुक्त है।

वायरलेस तापमान सेंसर और होस्ट के बीच सूचना का आदान-प्रदान वायरलेस सिग्नल के माध्यम से होता है, जो सिस्टम के इन्सुलेशन प्रदर्शन को प्रभावित नहीं करेगा और उपयोग करने के लिए सुरक्षित है। वायरलेस तापमान माप प्रणाली मुख्य रूप से औद्योगिक क्षेत्र में लागू होती है। यह वास्तविक समय में उच्च-वोल्टेज केबल जोड़ों और उच्च-वोल्टेज स्विच कैबिनेट संपर्कों के तापमान की निगरानी कर सकता है, ताकि संचालन और रखरखाव कर्मी ऑन-साइट ऑपरेशन की स्थिति को दूर से समझ सकें।

वायरलेस तापमान निगरानी प्रणाली की विशेषताएं

(1) वायरलेस तापमान माप मॉड्यूल सुरक्षित और विश्वसनीय है, और स्थापित करने और बनाए रखने में आसान है। यह उच्च वोल्टेज और मध्य स्विच के उच्च वर्तमान संपर्कों पर तापमान की निगरानी के लिए उपयुक्त है। परीक्षण के तहत डिवाइस की संरचना को बदलने की जरूरत नहीं है।

(2) संपूर्ण वायरलेस तापमान माप प्रणाली वायरलेस तरीके से संचार कर सकती है, और सिग्नल ट्रांसमिशन सुविधाजनक है।

(3) वायरलेस तापमान माप प्रणाली में मजबूत हस्तक्षेप-विरोधी क्षमता है, और पल्स हस्तक्षेप, तेज क्षणिक हस्तक्षेप, इलेक्ट्रोस्टैटिक विकिरण, विद्युत चुम्बकीय क्षेत्र विकिरण, आदि के खिलाफ इसकी हस्तक्षेप-विरोधी क्षमता राष्ट्रीय चार-स्तरीय मानक तक पहुंच गई है, और ऑपरेशन उपकरण का मध्यम वोल्टेज स्विच के संचालन और सुरक्षा उपकरण क्रियाओं के उद्घाटन और समापन को प्रभावित नहीं करता है।

(4) उद्योग (कोयला, इस्पात, पेट्रोलियम, रसायन), बिजली संयंत्रों, स्कूलों, अस्पतालों, नगरपालिका निर्माण, परिवहन सुविधाओं (हवाई अड्डों, रेलवे स्टेशनों), वाणिज्यिक भवनों, सम्मेलन और प्रदर्शनी केंद्रों, फोटोवोल्टिक बिजली उत्पादन, नई ऊर्जा और में आवेदन अन्य क्षेत्र।

उत्पाद

① बैटरी प्रकार वायरलेस तापमान सेंसर

सीटी संचालित वायरलेस तापमान सेंसर

वायरलेस ट्रांसीवर

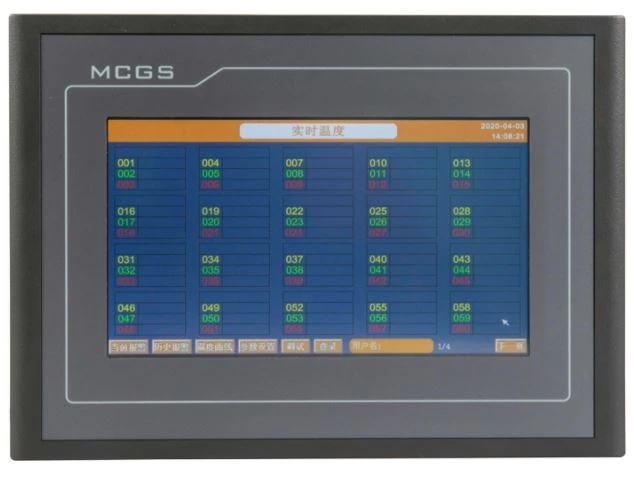

प्रदर्शन टर्मिनल

आकार	प्रकार	समारोह
	एआरटीएम-पीएन	वायरलेस तापमान मापने वाला उपकरण, 60 ATE सेंसर, 1 RS485，4DI/2DO . से डेटा प्राप्त कर सकता है
	एआरटीएम-8	बुद्धिमान तापमान नियंत्रण मीटर，8 चैनल तापमान मापने（PT100 सेंसर)
	एटीपी007/एटीपी010	7 इंच की टच स्क्रीन 10 इंच की टच स्क्रीन

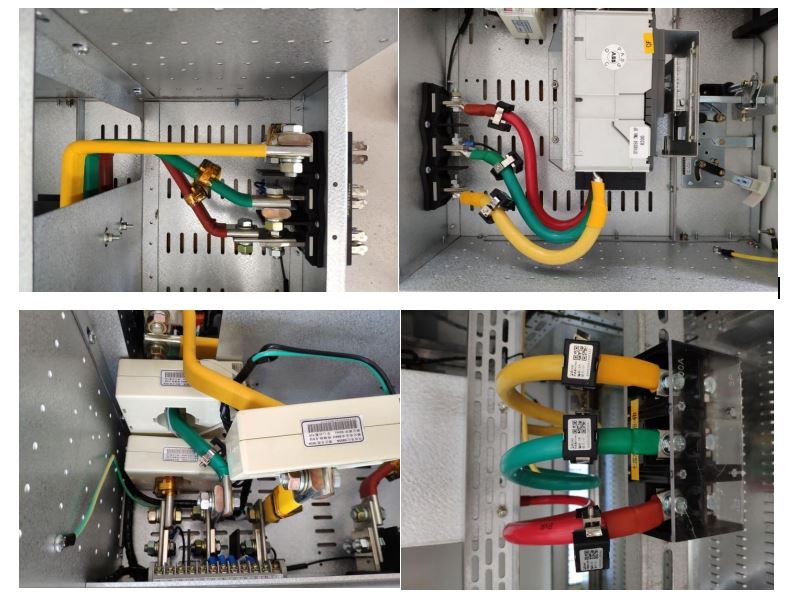

इंस्टालेशन

निष्कर्ष

आज [जीजी] # 39; की बिजली वितरण सुविधाओं के आवेदन में, सबस्टेशनों की बिजली वितरण सुरक्षा अत्यंत महत्वपूर्ण है। फिलीपींस में एक फैक्ट्री प्रोजेक्ट के इलेक्ट्रिकल इंजीनियरिंग में Acrel के वायरलेस तापमान माप उत्पादों के अनुप्रयोग को उच्च और निम्न वोल्टेज स्विच कैबिनेट पर लक्षित किया जा सकता है। बिजली के कनेक्शन बिंदुओं जैसे लैप जोड़ों, सर्किट ब्रेकर संपर्कों, केबल जोड़ों आदि के तापमान की निगरानी करें, ताकि ऑपरेशन के दौरान ऑक्सीकरण, ढीलापन, धूल और अन्य कारकों के कारण अत्यधिक संपर्क प्रतिरोध को रोका जा सके और एक छिपे हुए खतरे के रूप में गर्मी पैदा की जा सके, और ऑनलाइन तापमान निगरानी यह उपकरणों की सुरक्षा में सुधार कर सकता है, समय पर, निरंतर और सटीक तरीके से उपकरणों की परिचालन स्थिति को प्रतिबिंबित कर सकता है, सुरक्षा दुर्घटनाओं से बच सकता है, और उपकरण दुर्घटनाओं की दर को कम कर सकता है।
