Aसार
हाल के वर्षों में, डेटा केंद्रों के तेजी से विकास के साथ, डेटा केंद्रों की ऊर्जा खपत की समस्या अधिक से अधिक प्रमुख हो गई है। डेटा केंद्रों का ऊर्जा प्रबंधन और बिजली आपूर्ति और वितरण डिजाइन गर्म मुद्दे बन गए हैं। उचित और विश्वसनीय डेटा सेंटर बिजली वितरण प्रणाली समाधान, डेटा सेंटर की बिजली दक्षता में सुधार और उपकरणों की ऊर्जा खपत को कम करने का एक उचित तरीका है। प्रासंगिक तकनीकी विशिष्टताओं के साथ, डेटा सेंटर की पुरानी और नई बिजली वितरण योजनाओं के फायदे और नुकसान का विश्लेषण किया जाता है, और नए मॉड्यूलर कंप्यूटर कक्ष के डिजाइन के लिए एक संदर्भ प्रदान किया जाता है।
मुख्य शब्द: डाटा सेंटर; टर्मिनल बिजली वितरण; कॉलम हेड कैबिनेट
1. Bपृष्टभूमि
विज्ञान और प्रौद्योगिकी के विकास के साथ, डेटा केंद्रों की संख्या, पैमाने और शक्ति घनत्व में वृद्धि जारी है, और निर्माण स्तर में सुधार जारी है। बिजली वितरण प्रणाली डाटा सेंटर का सबसे महत्वपूर्ण हिस्सा है। पावर आउटेज या कम गुणवत्ता वाली बिजली आपूर्ति सर्वर डाउनटाइम का कारण बन सकती है। नुकसान का कारण बनता है। इलेक्ट्रॉनिक सूचना प्रणाली के निर्बाध और स्थिर संचालन को सुनिश्चित करने के लिए डेटा सेंटर बिजली आपूर्ति की सुरक्षा और विश्वसनीयता में सुधार के लिए डिज़ाइन का अनुकूलन कैसे करें, यह डेटा सेंटर डिजाइनरों के लिए एक महत्वपूर्ण मुद्दा बन गया है। पारंपरिक बिजली आपूर्ति और वितरण योजना की तुलना में, एक सुरक्षित, किफायती और अधिक स्थिर बिजली आपूर्ति योजना है या नहीं, यह एक ऐसी समस्या है जिसकी डिजाइनरों को परवाह है।
2. डाटा रूम के अंत में विद्युत वितरण योजना
परियोजना अवलोकन
एक डेटा सेंटर का कुल निर्माण क्षेत्र 1906.24 वर्ग मीटर है, जिसमें से डेटा सेंटर का कुल निर्माण क्षेत्र 210.6 वर्ग मीटर है, जिसमें 1F डेटा रूम और 1F संचार कक्ष शामिल हैं। कार्यात्मक क्षेत्र में मुख्य इंजन कक्ष (कंप्यूटर कक्ष, संचार कक्ष), प्रबंधन क्षेत्र (कार्यालय, इंटरनेट उपकरण कक्ष, आदि) और सहायक कक्ष शामिल हैं।

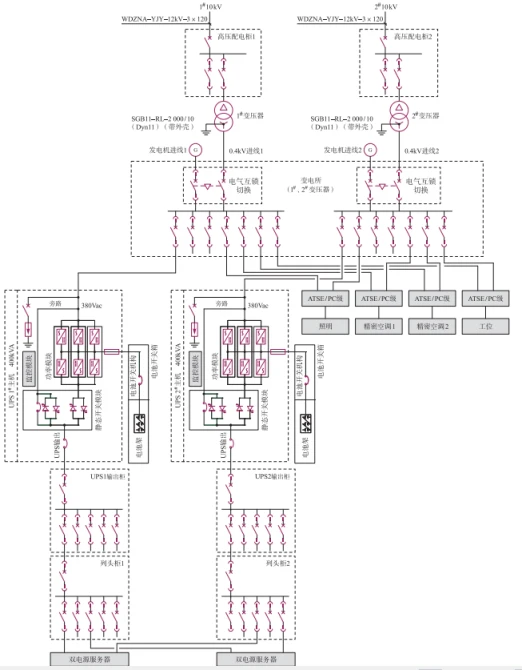

पारंपरिक बिजली वितरण योजना एक

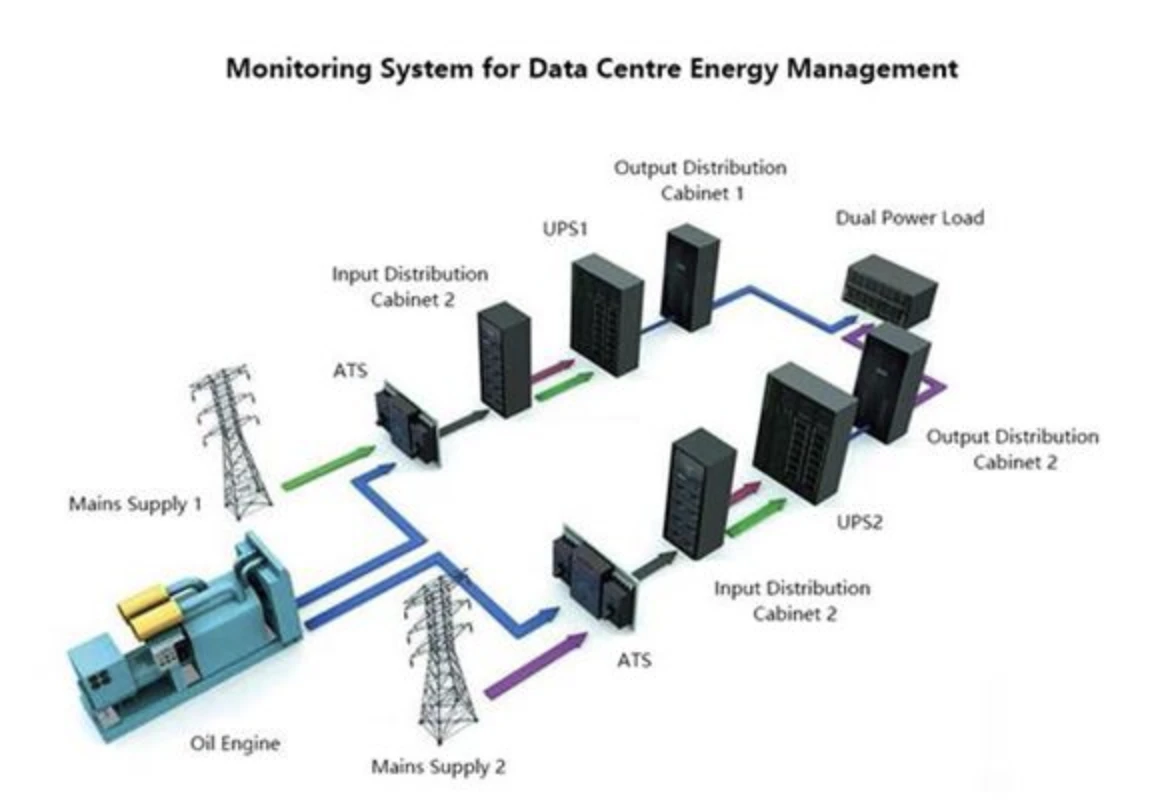

10kV हाई-वोल्टेज बिजली की आपूर्ति दो अलग-अलग सबस्टेशन मेन से ली गई है, और हाई-वोल्टेज और लो-वोल्टेज जुड़े नहीं हैं। तीसरी बिजली आपूर्ति बिजली केंद्र के डीजल जनरेटर से ली जाती है। डेटा सेंटर की बिजली की खपत सुनिश्चित करने के लिए मुख्य बैकअप बिजली की आपूर्ति और जनरेटर बिजली की आपूर्ति ट्रांसफार्मर के आउटलेट पर स्विच की जाती है। उपकरण मज़बूती से बिजली का उपयोग करता है। यह ध्यान में रखते हुए कि एकल जनरेटर की क्षमता 2500kW से बहुत कम है, और जनरेटर की संख्या 10 से अधिक नहीं पहुंची है, एक 0.4kV लो-वोल्टेज जनरेटर सेट का चयन किया जाता है। 0.4kV जनरेटर सेट का न्यूट्रल पॉइंट सीधे ग्राउंडेड होगा, और जनरेटर के स्टार पॉइंट्स के बीच जुड़े कंडक्टर इंसुलेटेड होंगे। 2N दोष-सहिष्णु प्रणाली बनाने के लिए डेटा सेंटर में 400kVA UPS सिस्टम के कुल 2 सेट स्थापित किए गए हैं। डुअल-सर्किट और डुअल-आउटपुट कैबिनेट डेटा सेंटर में इलेक्ट्रॉनिक सूचना उपकरण और वर्कस्टेशन सॉकेट के लिए बिजली की आपूर्ति कर सकते हैं। यूपीएस सिस्टम की बैटरी सभी ग्रेड लोड के लिए 15 मिनट तक निरंतर बिजली आपूर्ति प्रदान कर सकती है। डेटा सेंटर के सिंगल सर्वर लोड को 3kW माना जाता है, और अधिकतम लोड 4kW से अधिक नहीं होता है। महत्वपूर्ण लोड के सामान्य संचालन को प्रभावित करने के लिए पावर स्विचिंग प्रक्रिया के दौरान डेटा सेंटर यूपीएस की विफलता से बचने के लिए, मुख्य और डीजल जनरेटर के स्विच एटीएस को पीसी-स्तर और तटस्थ लाइन ओवरलैपिंग के साथ चार-स्तरीय स्विच होना चाहिए। स्विचिंग।

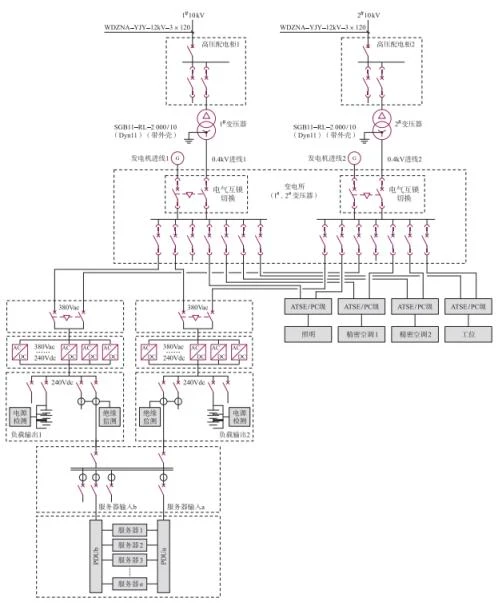

नई बिजली आपूर्ति और वितरण योजना 2
तकनीकी नवाचार और हरित ऊर्जा बचत की अवधारणा की वकालत के साथ, अंतरराष्ट्रीय टीजीजी संगठन ने पीयूई का प्रस्ताव रखा, जो डेटा केंद्रों की शक्ति दक्षता का एक उपाय है। PUE डेटा सेंटर द्वारा खपत की गई सभी ऊर्जा का IT लोड द्वारा उपयोग की जाने वाली ऊर्जा का अनुपात है, और DCIE का व्युत्क्रम है। PUE=डेटा सेंटर में सभी उपकरणों की ऊर्जा खपत / IT उपकरणों की ऊर्जा खपत, PUE एक अनुपात है, बेंचमार्क 2 है, 1 के करीब, बेहतर ऊर्जा दक्षता स्तर, हरे रंग की डिग्री जितनी अधिक होगी एक डाटा सेंटर।
बड़ी मात्रा में डेटा विश्लेषण के माध्यम से, यह निष्कर्ष निकाला गया है कि उच्च वोल्टेज प्रत्यक्ष वर्तमान (एचवीडीसी) बिजली आपूर्ति और वितरण प्रणाली, एसी-डीसी एकीकृत बिजली आपूर्ति और वितरण प्रणाली, और यूपीएस प्लस एचवीडीसी में उच्च कार्य कुशलता है, जो कर सकते हैं डेटा सेंटर के ऊर्जा-बचत सूचकांक में सुधार।
3. नई और पुरानी बिजली आपूर्ति और वितरण प्रणाली समाधानों की तुलना
यूपीएस बिजली आपूर्ति प्रणाली का उत्पादन बिजली आवृत्ति है, और फिल्टर नुकसान बड़ा है, और एचवीडीसी उच्च आवृत्ति फ़िल्टरिंग है और एक छोटे से क्षेत्र पर कब्जा कर लेता है। UPS की बैटरी इनपुट एंड पर है। यदि यूपीएस स्वयं विफल हो जाता है, तो लोड अभी भी बिजली खो देगा; जबकि एचवीडीसी की बैटरी आउटपुट छोर पर है। भले ही एचवीडीसी स्वयं विफल हो जाए, फिर भी बैटरी निर्बाध बिजली आपूर्ति सुनिश्चित करने के लिए लोड को बिजली की आपूर्ति कर सकती है। यूपीएस बिजली आपूर्ति प्रणाली में एचवीडीसी बिजली आपूर्ति प्रणाली की तुलना में अधिक मध्यवर्ती लिंक हैं। एचवीडीसी बैटरी सीधे बस बार से जुड़ी होती है, जिससे इन्वर्टर लिंक की आवश्यकता समाप्त हो जाती है, और प्रत्येक बहु-स्तरीय मध्यवर्ती लिंक रूपांतरण दक्षता को कम कर देगा, जिसके परिणामस्वरूप ऊर्जा की खपत में वृद्धि होगी।
4. Aक्रेलएचवीडीसी समाधानों के लिए समाधान
Acrel की AMC16Z श्रृंखला DC पॉवर डिस्ट्रीब्यूशन मॉनिटरिंग डिवाइस एक माप उपकरण है जिसे विशेष रूप से डेटा सेंटर सर्वर पावर मैनेजमेंट के लिए डिज़ाइन किया गया है। डिवाइस डिजाइन में कॉम्पैक्ट है, और वास्तविक समय में सभी विद्युत मापदंडों, इनपुट और आउटपुट स्विच, और ए प्लस बी दो आने वाली लाइनों और 192 आउटगोइंग लाइनों की लाइटनिंग अरेस्टर स्थिति की निगरानी कर सकता है। सभी माप चैनलों के अलार्म थ्रेसहोल्ड को स्वतंत्र रूप से सेट किया जा सकता है। सीमित घटना तुरंत सिस्टम ध्वनि और प्रकाश अलार्म को ट्रिगर करती है, और एक इन्सुलेशन डिटेक्शन मॉड्यूल से लैस किया जा सकता है, जो ऑनलाइन रीयल-टाइम निगरानी और प्रबंधन के लिए डीसी सिस्टम बसबार और शाखा सर्किट की इन्सुलेशन स्थिति का पता लगा सकता है, और उच्च डिग्री प्राप्त कर सकता है पारंपरिक उपकरण की मात्रा में निगरानी पाश का एकीकरण।

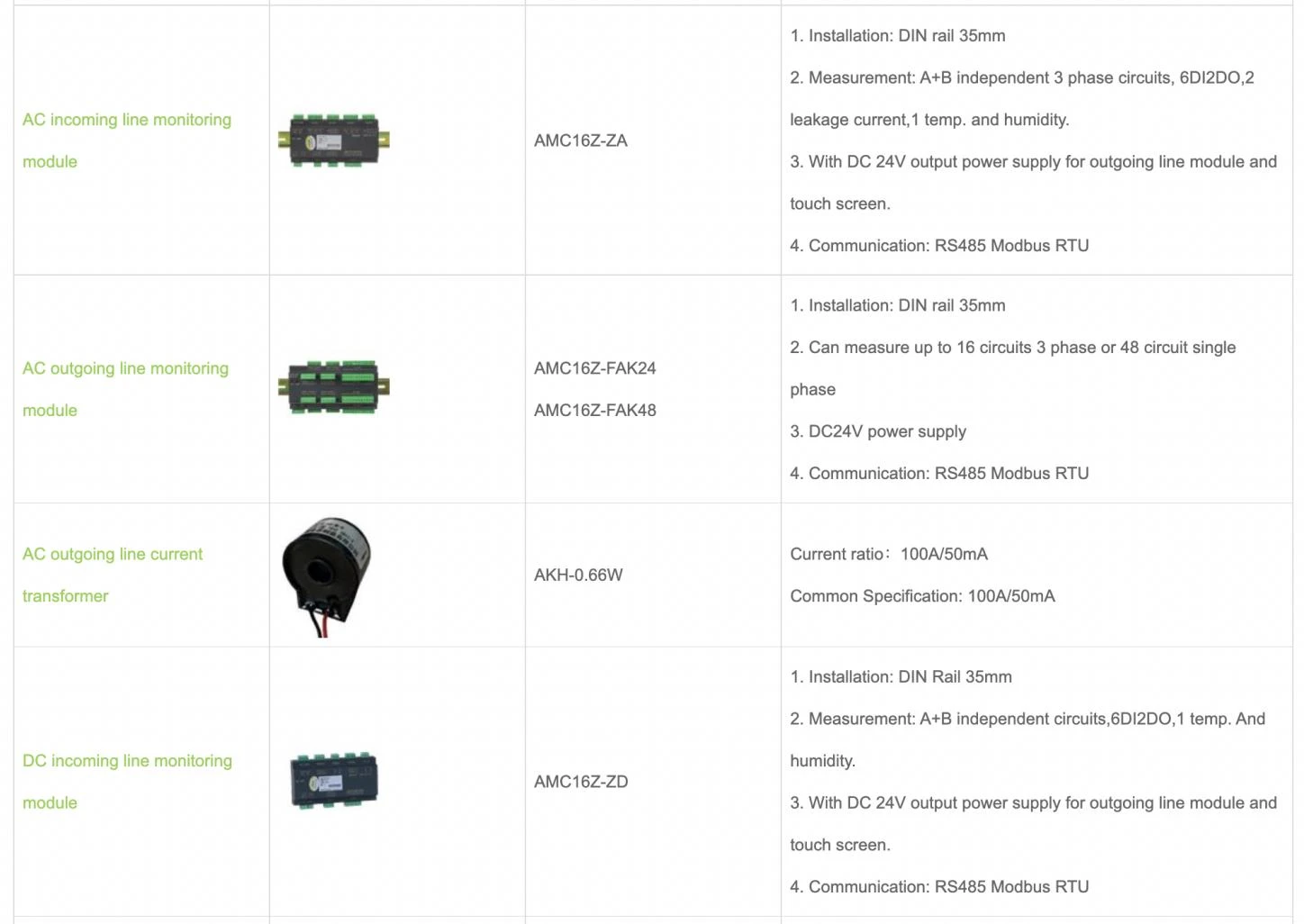

उत्पाद Mओडुले

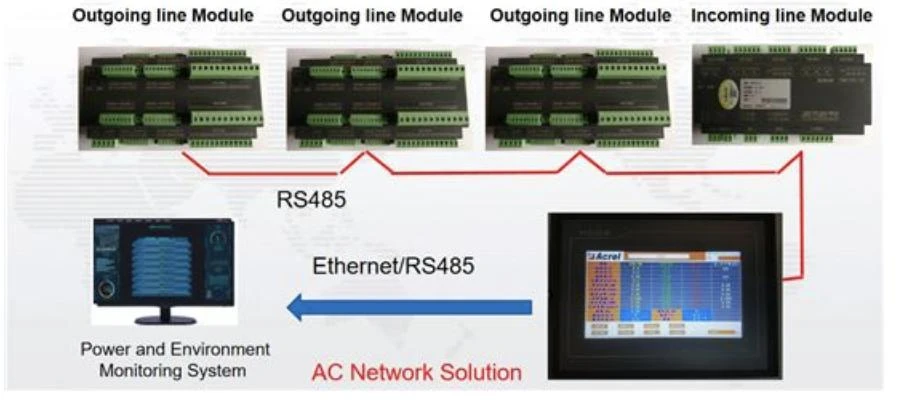

सिस्टम नेटवर्क आरेख
5. Cसमावेशन
Acrel ने लंबे समय तक डेटा सेंटर उद्योग के आंतरिक और बाहरी वातावरण का व्यापक विश्लेषण किया है, राष्ट्रीय नीतियों और उद्योग के भविष्य के विकास के रुझानों पर उद्योग हॉट स्पॉट विश्लेषण किया है, उद्योग के भविष्य के विकास की दिशा की भविष्यवाणी की है, और विभिन्न में सुधार किया है। अपने स्वयं के उद्योग में आवेदन समाधान। विभिन्न ग्राहकों की एप्लिकेशन जरूरतों को पूरा करने के लिए ग्राहक की जरूरत है।
समाधान के विवरण के लिए, नीचे दिए गए लिंक की जाँच करें:
https://www.acrel-global.com/info/precision-distribution-monitoring-solution-fo-62122046.html
