MQTT के संयोजन पर चर्चा

MQTT (मैसेज क्यूइंग टेलीमेट्री ट्रांसपोर्ट), जिसे मैसेज क्यूइंग टेलीमेट्री ट्रांसपोर्ट प्रोटोकॉल के रूप में भी जाना जाता है, एक "लाइटवेट" कम्युनिकेशन प्रोटोकॉल है जो पब्लिश/सब्सक्राइब मोड पर आधारित है। यह टीसीपी/आईपी पर निर्मित एक संचार प्रोटोकॉल है और 1999 में जारी किया गया। एमक्यूटीटी का लाभ यह है कि यह छोटे कोड और सीमित बैंडविड्थ वाले दूरस्थ उपकरणों को जोड़ने के लिए रीयल-टाइम, विश्वसनीय मैसेजिंग सेवाएं प्रदान कर सकता है। कम ऊर्जा खपत और कम बैंडविड्थ व्यवसाय के साथ रीयल-टाइम संचार प्रोटोकॉल के रूप में, इसका इंटरनेट ऑफ थिंग्स, छोटे उपकरणों, मोबाइल एप्लिकेशन आदि में व्यापक रूप से उपयोग किया गया है।

MQTT सर्वर (संदेश एजेंट), सामान्य MQTT सर्वर मैक्रो कंप्यूटर रूम में कैबिनेट का एक गुच्छा नहीं है, बल्कि एक सॉफ्टवेयर के Erlang/OTP प्लेटफ़ॉर्म विकास पर आधारित है, और फिर इस सॉफ़्टवेयर को चलाने के लिए कंप्यूटर और अन्य डिवाइस हैं। MQTT संदेश सर्वर सॉफ़्टवेयर चलाने वाले सर्वर या सर्वर के समूह के रूप में सहज रूप से समझा जाता है।

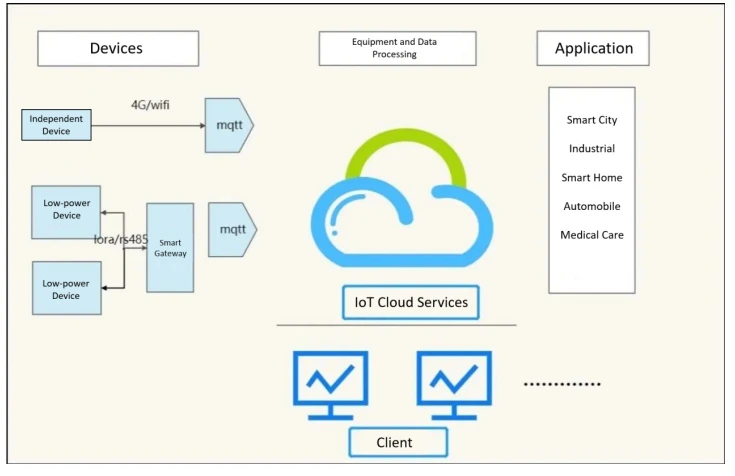

चित्र 1-1 कार्य दिखाता है:

(1) ग्राहकों से नेटवर्क कनेक्शन स्वीकार करें

(2) ग्राहक द्वारा जारी की गई जानकारी को स्वीकार करें

(3) ग्राहकों से सदस्यता और सदस्यता रद्द करने के अनुरोधों को संभालें

(4) सब्सक्राइब किए गए ग्राहकों को अग्रेषित एप्लिकेशन संदेश।

MQTT अंतर्निहित नेटवर्क परिवहन का निर्माण करेगा, यह क्लाइंट और सर्वर कनेक्शन स्थापित करेगा, और बाइट स्ट्रीम के आधार पर आदेशित, दोषरहित, द्विदिश संचरण प्रदान करेगा। डेटा भेजते समय, MQTT सेवा की संबद्ध गुणवत्ता (Qos) को विषय के साथ संबद्ध करेगा।

(1) प्रोटोकॉल सिद्धांत

MQTT प्रोटोकॉल की संचार प्रक्रिया को क्लाइंट और सर्वर दोनों द्वारा पूरा करने की आवश्यकता है। तीन पहचान हैं: प्रकाशित करें, दलाल और सदस्यता लें। संदेश प्रकाशक और ग्राहक दोनों ग्राहक हो सकते हैं, और संदेश दलाल MQTT सर्वर है।

MQTT का कार्यान्वयन

विषय: जिसे संदेश के प्रकार के रूप में समझा जा सकता है;

पेलोड: संदेश सामग्री को इंगित करता है, जो उपयोग की जाने वाली डेटा सामग्री है

②MQTT क्लाइंट

MQTT प्रोटोकॉल का उपयोग करने वाला एक एप्लिकेशन या डिवाइस, जो MQTT सर्वर पर आधारित एक नेटवर्क कनेक्शन है, का उपयोग सूचना प्रकाशित करने, जानकारी प्रकाशित करने के लिए सब्सक्राइब करने, एप्लिकेशन संदेशों को अनसब्सक्राइब करने या हटाने और सर्वर से डिस्कनेक्ट करने के लिए किया जाता है।

(2) एमक्यूटीटी प्रोटोकॉल विशेषताएँ

प्रोटोकॉल को कम बैंडविड्थ, अविश्वसनीय नेटवर्क में रिमोट सेंसर और नियंत्रण उपकरणों के साथ संवाद करने के लिए डिज़ाइन किया गया है। इसकी निम्नलिखित मुख्य विशेषताएं हैं:

① एक-से-कई संदेश प्रकाशन और डिकूपिंग एप्लिकेशन प्रोग्राम प्रदान करने के लिए प्रकाशित / सदस्यता संदेश मोड का उपयोग करें।

② लोड सामग्री मास्क का संदेश संचरण।

③ नेटवर्क कनेक्शन प्रदान करने के लिए टीसीपी/आईपी का उपयोग करें।

④ तीन प्रकार के संदेश प्रकाशन सेवा की गुणवत्ता, संदेश प्रकाशन (Qos: 0 अधिकतम एक बार, 1 कम से कम एक बार, 2 केवल एक बार)

⑤ छोटे संचरण, छोटे यातायात की मांग।

MQTT सर्वर के साथ इंटरैक्ट करने के लिए उपकरणों को सक्षम करने के लिए कई मीटर गेटवे से कनेक्ट होते हैं। हालाँकि, ADW300 मीटर, हमारे ADW श्रृंखला मीटरों में से एक, में 4G और WIFI सहित स्वयं इंटरनेट फ़ंक्शन है, जो डिवाइस को IoT कार्ड या LAN के माध्यम से इंटरनेट फ़ंक्शन करने में सक्षम बनाता है। डिवाइस को गेटवे और फिर सर्वर से जोड़ने की तुच्छ प्रक्रिया को कम करें, और औद्योगिक इंटरनेट ऑफ थिंग्स का एहसास करें।

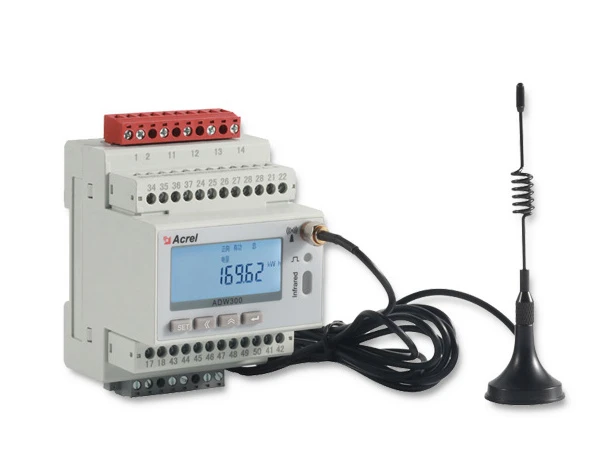

1. ADW300 वायरलेस ऊर्जा मीटर मुख्य कार्य:

छोटे आकार का

उच्च परिशुद्धता: कक्षा 0.5S

समृद्ध कार्य: हार्मोनिक, तापमान मापन, DI / DO, अलार्म, आदि।

संचार के लिए कई विकल्प: RS485, LoRa, NB, 4G, WiFi

बाहरी सीटी

2. मानकीकृत एमक्यूटीटी प्रोटोकॉल

① सदस्यता

सदस्यता में विषय फ़िल्टर और सेवा की गुणवत्ता (QoS) शामिल हैं। एक सदस्यता एक सत्र से जुड़ी होती है। एक सत्र में कई सदस्यताएँ हो सकती हैं। प्रत्येक सत्र में प्रत्येक सदस्यता का एक अलग विषय फ़िल्टर होता है।

② सत्र

प्रत्येक क्लाइंट सर्वर के साथ एक कनेक्शन स्थापित करने के बाद, सत्र क्लाइंट और सर्वर के बीच एक स्टेटफुल इंटरैक्शन होना चाहिए। सत्र एक नेटवर्क के बीच मौजूद है या क्लाइंट और सर्वर के बीच कई निरंतर नेटवर्क कनेक्शन फैला सकता है।

③ विषय का नाम

एक एप्लिकेशन संदेश से जुड़ा एक टैग जो सर्वर की सदस्यता से मेल खाता है और सर्वर प्रत्येक ग्राहक को संदेश भेजता है जिसकी सदस्यता टैग से मेल खाती है

④ डेटा अपलोड

बिजली मीटर का वायरलेस ट्रांसमिशन छोटे ट्रांसमिशन और छोटे ट्रैफिक डिमांड को प्राप्त करता है। इस बिजली मीटर की डेटा अपलोडिंग प्रक्रिया सरल है। (विवरण के लिए परिशिष्ट देखें) अनावश्यक डेटा अपलोडिंग चरणों को अनुकूलित डेटा अपलोडिंग को बढ़ावा देने के लिए अनुकूलित किया गया है। इसमें आमतौर पर उपयोग किए जाने वाले विद्युत पैरामीटर डेटा, सिग्नल की शक्ति, सक्रिय बिजली की मांग, वोल्टेज-वर्तमान अनुपात, तापमान, डीआई स्थिति, वोल्टेज-वर्तमान हार्मोनिक विरूपण दर, शिखर और घाटी विद्युत ऊर्जा आदि शामिल हैं।

संक्षेप में, इंटरनेट ऑफ थिंग्स तकनीक के वर्तमान परिवेश में, MQTT सर्वर को विभिन्न व्यवसायों द्वारा अपनाया गया है, क्योंकि MQTT सर्वर और MQTT प्रोटोकॉल उनकी बुद्धिमान प्रबंधन आवश्यकताओं को पूरा कर सकते हैं। कई उद्यमों की कुछ उत्पादन कार्यशालाओं को बिजली के उपकरणों की कार्यशील स्थिति की निगरानी के लिए वायरलेस उपकरणों का उपयोग करने की आवश्यकता होती है, और उद्यमों की उत्पादन कार्यशालाएं ज्यादातर स्वतंत्र विद्युत उपकरण बिखरी हुई हैं, यदि प्रत्येक उपकरण गेटवे स्थापित है, तो परिवर्तन की लागत पूंजी की एक बड़ी राशि है . इसलिए, लागत बचाने के लिए, अधिकांश उद्यम अक्सर वायरलेस मॉनिटरिंग उपकरण -- ADW300 के लिए बिजली मीटर का एक बैच स्थापित करते हैं। सीटी के माध्यम से, केबल और उत्पादन लाइनों के विभिन्न उपकरण पैरामीटर एकत्र किए जाते हैं, जिनमें मुख्य रूप से करंट और वोल्टेज जैसे इलेक्ट्रिक पैरामीटर डेटा शामिल होते हैं, और प्राप्त डेटा को वास्तविक समय में MQTT सर्वर क्लाउड पर अपलोड किया जाता है। फिर टर्मिनल मॉनिटरिंग उपकरण का डेटा प्राप्त करने के लिए इंटरनेट ऑफ़ थिंग्स प्लेटफ़ॉर्म और डेटाबेस के माध्यम से MQTT सर्वर के विषय की सदस्यता लें, टर्मिनल और क्लाउड के बीच दो-तरफ़ा संचार का एहसास करें और एक शक्तिशाली डेटा चैनल बनाएँ। प्राप्त डेटा MQTT सर्वर के क्लाउड डेटाबेस में संग्रहीत किया जाता है, जो डेटा की सुरक्षा सुनिश्चित कर सकता है और पावर प्रबंधन और डिस्प्ले सिस्टम का निर्माण कर सकता है। क्लाउड टेक्नोलॉजी, बिग डेटा और इंटरनेट के माध्यम से, प्राप्त डेटा को अग्रभूमि में प्रदर्शित किया जाएगा, और उपयोगकर्ता मोबाइल एपीपी और वेब पेज में लॉग इन करके वास्तविक समय में उपकरण और केबल के पावर डेटा की निगरानी कर सकते हैं।
