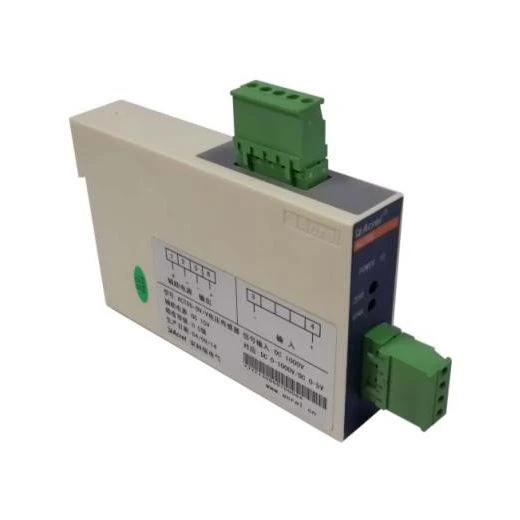

डीसी वोल्टेज सेंसर

️️ ● डीसी वोल्टेज का मापन

️️ ● त्वरित प्रतिक्रिया

️️ ● बड़ी अधिभार क्षमता ️️ ● उच्च सटीकता

️️ ● डीआईएन रेल बढ़ते

️️ ● इनपुट पक्ष और आउटपुट पक्ष के बीच 3.5kV इन्सुलेशन

● मॉडल: बीएम-डीवी श्रृंखला

उत्पादन विवरण

बीएम श्रृंखला डीसी वोल्टेज सेंसर मापने मॉड्यूल है कि ऑप्टिकल अलगाव सिद्धांत के अनुसार आनुपातिक डीसी वर्तमान या डीसी वोल्टेज संकेत में मापा डीसी वोल्टेज परिवर्तित कर रहे हैं। इनपुट पक्ष आउटपुट पक्ष से अत्यधिक अछूता है।

उच्च सटीकता, रैखिकता और एकीकरण, छोटे आकार, सरल संरचना, दीर्घकालिक स्थिरता और विभिन्न कामकाजी परिस्थितियों के लिए अनुकूलन क्षमता। वे व्यापक रूप से सिस्टम नियंत्रण और बिजली, पेट्रोलियम, खान, रसायन, रेलवे, संचार, निर्माण स्वचालन क्षेत्रों में विद्युत उपकरणों का पता लगाने के लिए उपयोग किया जाता है।

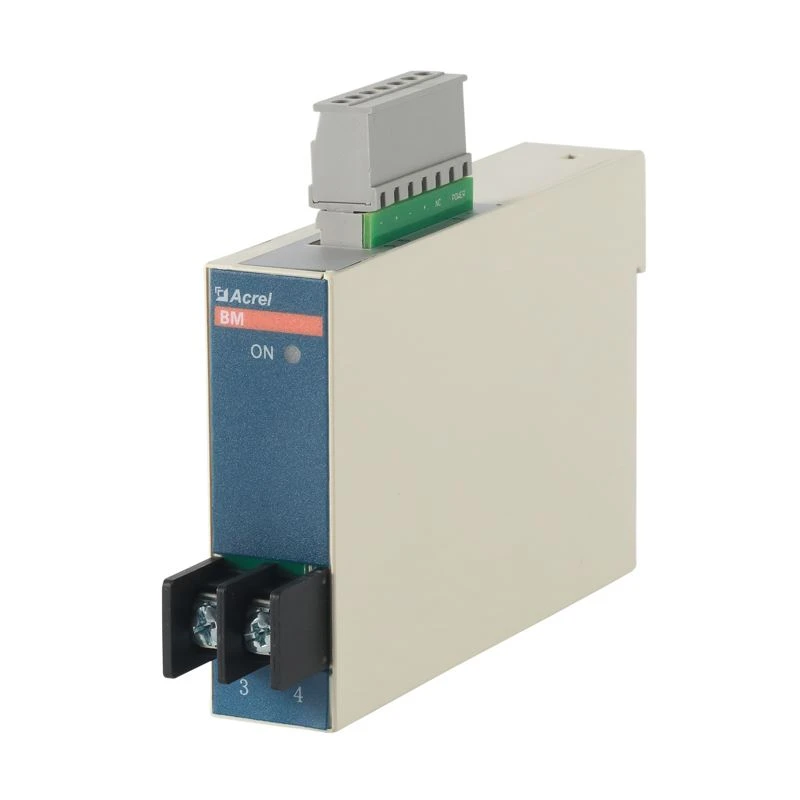

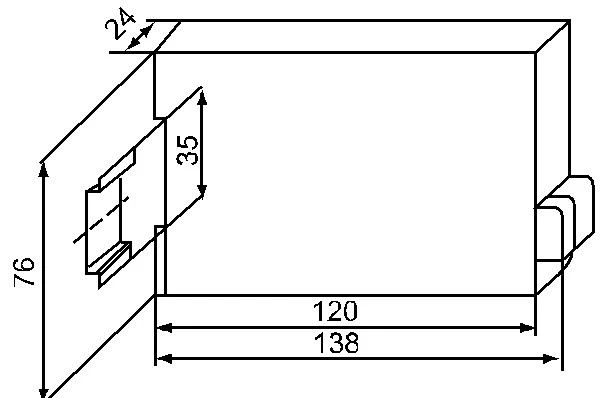

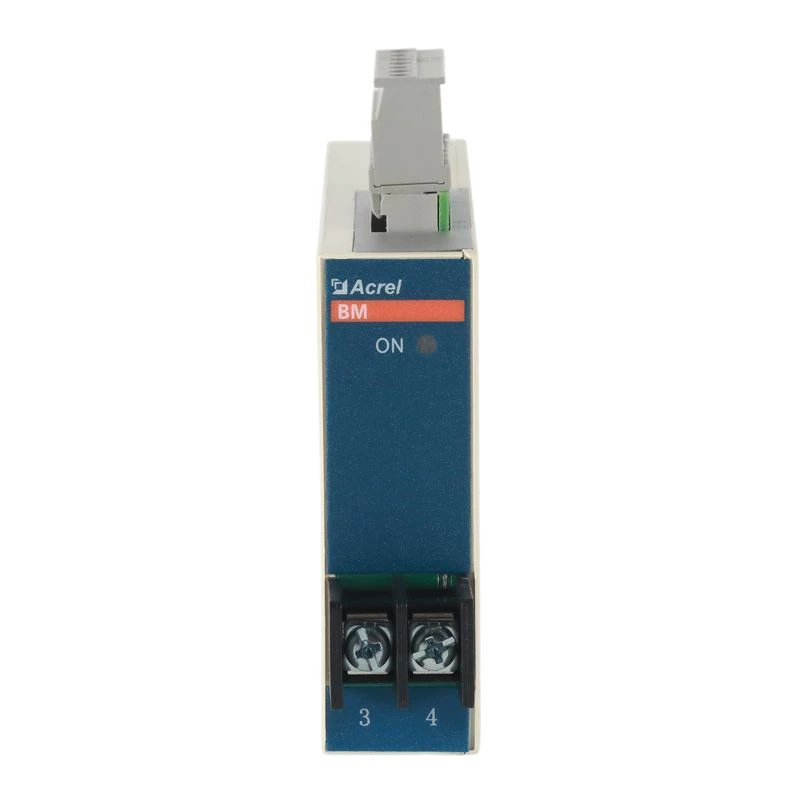

उपस्थिति

पैरामीटर

तकनीकी पैरामीटर		अनुक्रमणिका
निवेश		रेटेड वोल्टेज DC300~ 1500V
		वोल्टेज रेंज को मापने 120% * वीपीएन
आउटपुट	नाममात्र मूल्य	वोल्टेज: डीसी 0-5V, DC0-10V; वर्तमान:DC 4-20mA π DC 0-20mA
	अधिभार सुरक्षा	अधिकतम आउटपुट≤ पूर्ण पैमाने का 150%
	लोड प्रतिरोध	>5000Ω (वोल्टेज आउटपुट)/<450ω(current>
बिजली की आपूर्ति		DC12V / DC15V / DC24V / DC48V (वैकल्पिक)
परिशुद्धता डिग्री		0.5
वोल्टता का सामना करना		इनपुट के बीच बिजली आवृत्ति विथस्टैन वोल्टेज 3500VAC / उत्पादन और विद्युत आपूर्ति
रैखिकता त्रुटि		0.2%
ऑफसेट वोल्टेज / ऑफसेट वर्तमान (Ta =+25°C)		50mV (वोल्टेज आउटपुट के अनुरूप)/80uA (वर्तमान आउटपुट के अनुरूप)
प्रतिक्रिया समय		≤ 30mS
इन्सुलेशन प्रतिरोध		>20MΩ@DC500V
स्थापना विधि		गाइड रेल TS35 के साथ
परिवेशी स्थितियां	तापमान	ऑपरेटिंग तापमान:-10°C-+55°C; भंडारण तापमान: -40°C-+85°C
	नमी	≤93%RH, कोई ओस नहीं, कोई आक्रामक गैस नहीं
	ऊंचाई	≤2500 मीटर
