एसी रिसाव वर्तमान ट्रांसड्यूसर

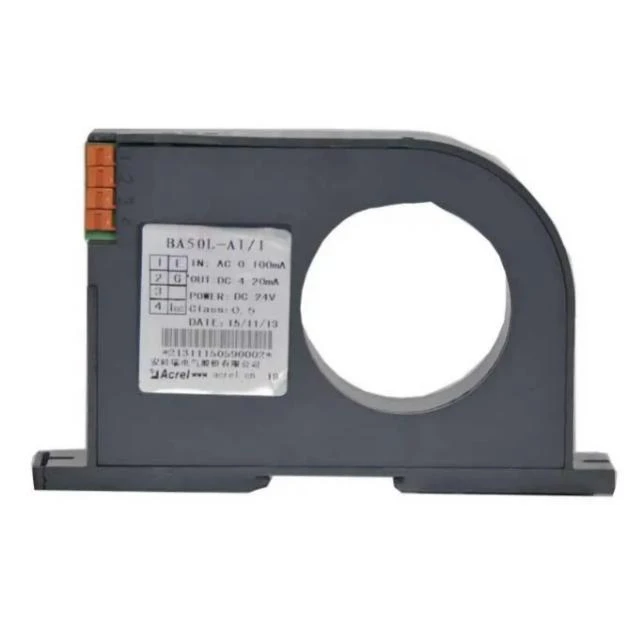

BA50L एक कनवर्टर अवशिष्ट वर्तमान ट्रांसफार्मर है जो मुख्य रूप से विद्युत प्रणाली के रिसाव प्रवाह का पता लगाता है। यह आग और रिसाव के कारण होने वाली अन्य दुर्घटनाओं को रोकने के लिए किसी भी समय विद्युत सर्किट और उपकरणों की स्थिति को समझ सकता है।

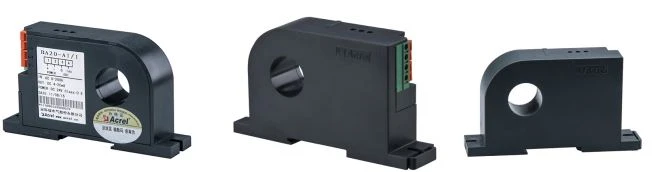

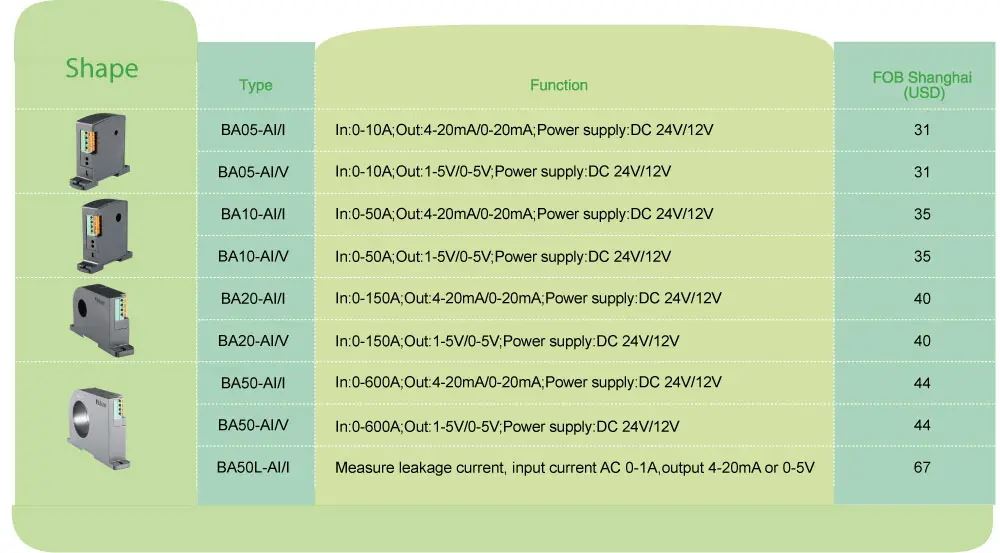

		बीए05-एआई/आई (वी)	बीए10-एआई/आई(वी)	बीए20-एआई/आई(वी)	बीए50-एआई/आई(वी)	BA50L-AI/I(V)
सहायक पॉवर	डीसी 12वी डीसी 24V	डीसी 12वी डीसी 24V	डीसी 12वी डीसी 24V	डीसी 12वी डीसी 24V	डीसी 12वी डीसी 24V	डीसी 12वी डीसी 24V
उपभोग		≤1W	≤1W	≤1W	≤1W	≤1W

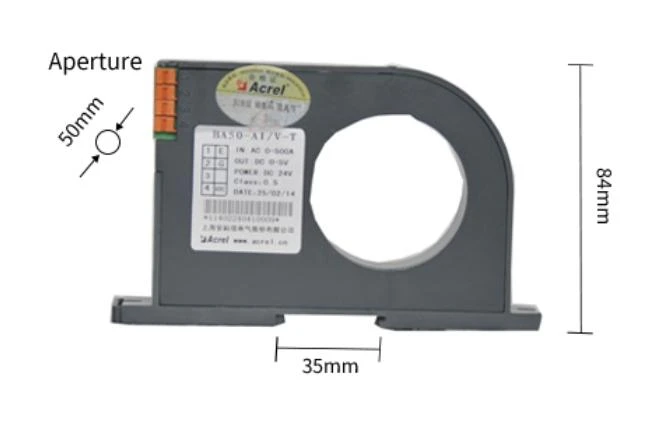

छेद के माध्यम से आकार		5mm	10mm	20 मिमी	50 मिमी	φ50mm
इनपुट	वर्तमान	एसी 0 ~ (0.5 ~ 10) ए	एसी 0 ~ (8 ~ 50) ए	एसी 0 ~ (40 ~ 200) ए	एसी 0 ~ (60 ~ 600) ए	एसी 0 ~ (0.1 ~ 1) ए (रिसाव धाराओं की सीमा)
उत्पादन	नाममात्र मूल्य	DC4-20mA, या 0-20mA, 0-5V, 0-10V आदि
	भार प्रतिरोध	वर्तमान आउटपुट≤500Ω，वोल्टेज आउटपुट≥1kΩ
एक्यूरेसी क्लास		0.5%
प्रतिक्रिया समय		350ms
तापमान		ऑपरेशन: -10 से 55 ℃ भंडारण: -25 से +70 ℃
तापमान गुणांक		≤200ppm/℃
इंस्टालेशन		(रेल) DIN35, स्क्रू के साथ क्यूबिकल पर ठीक करें
मानकों		जीबी/टी 13850

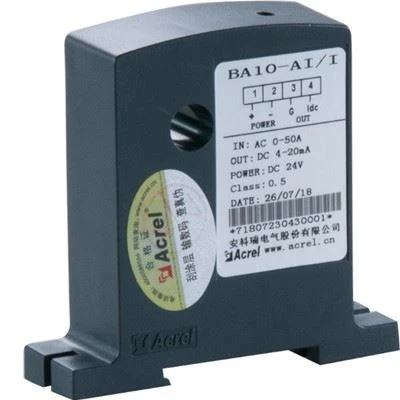

	बीए10-एआई/आई आवेदन: औद्योगिक स्वचालन इनपुट: एसी वर्तमान माप 50 ए तक अधिभार: रेटेड मूल्य का 1.2 गुना आउटपुट: डीसी 4-20mA
बीए20-एआई/वी आवेदन: औद्योगिक स्वचालन इनपुट: एसी वर्तमान माप 200A तक अधिभार: रेटेड मूल्य का 1.2 गुना आउटपुट: डीसी 0-5V

बीए श्रृंखला के उत्पाद वास्तविक समय में पावर ग्रिड में एसी करंट को मापने के लिए विद्युत चुम्बकीय प्रेरण के सिद्धांत को लागू करते हैं और इसे एक मानक डीसी सिग्नल आउटपुट में अलग करने और बदलने के लिए निरंतर वर्तमान और रैखिक मुआवजा तकनीक का उपयोग करते हैं।

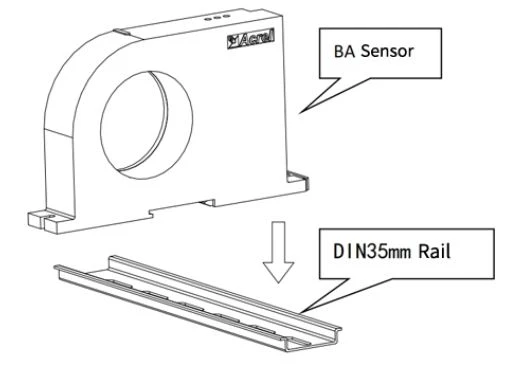

मानक DIN35mm रेल स्थापित करने के लिए एक उपयुक्त स्थान चुनें, और रेल पर BA सेंसर स्थापित करें;

कैबिनेट के निचले पैनल पर, स्थापित सेंसर के निश्चित छेद की स्थिति के अनुरूप दो थ्रेडेड छेद खोलने के लिए उपयुक्त स्थान चुनें; सेंसर लगाने के बाद, पोजिशनिंग स्क्रू स्थापित करें

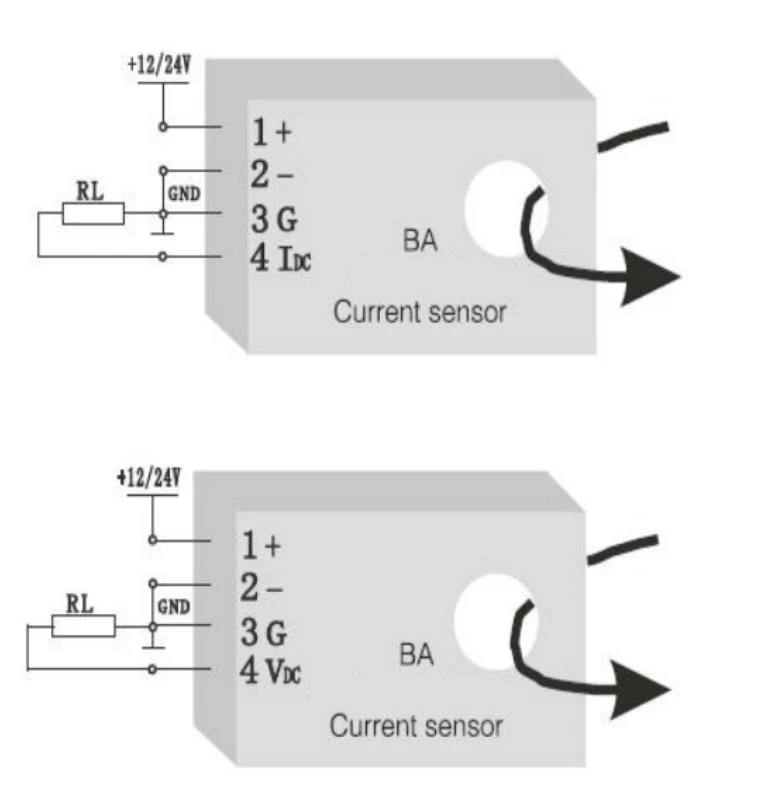

1 —— + सकारात्मक बिजली की आपूर्ति (उलट नहीं)

2 —— - शक्ति पृथ्वी

3 —— G（वर्तमान आउटपुट नकारात्मक, जिसे बिजली आपूर्ति के साथ साझा किया जा सकता है）

4 —— आईडीसी (करंट आउटपुट पॉजिटिव) ，VDC (वोल्टेज आउटपुट पॉजिटिव)
