अवलोकन

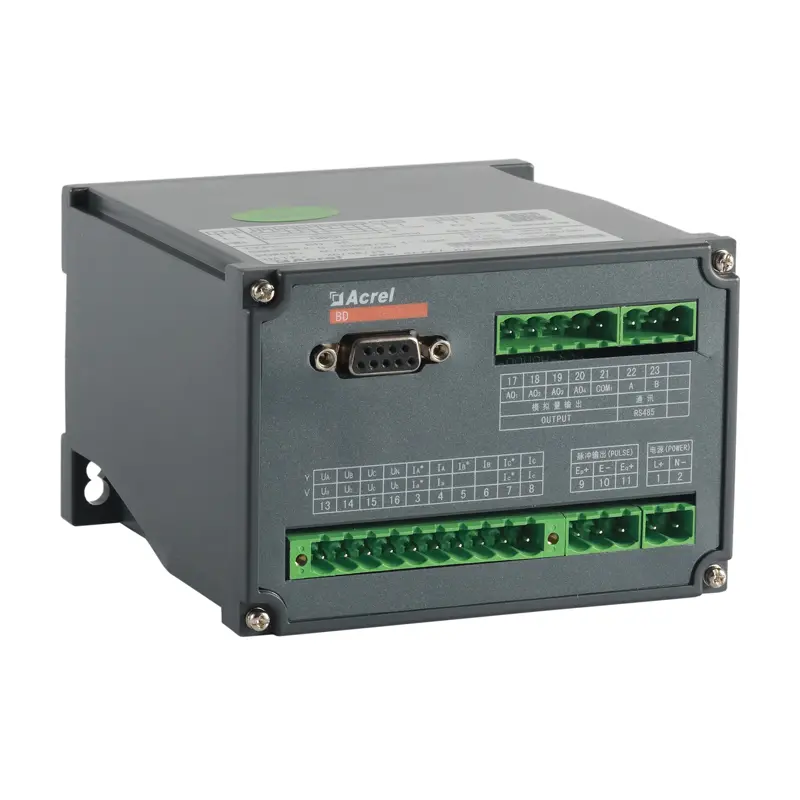

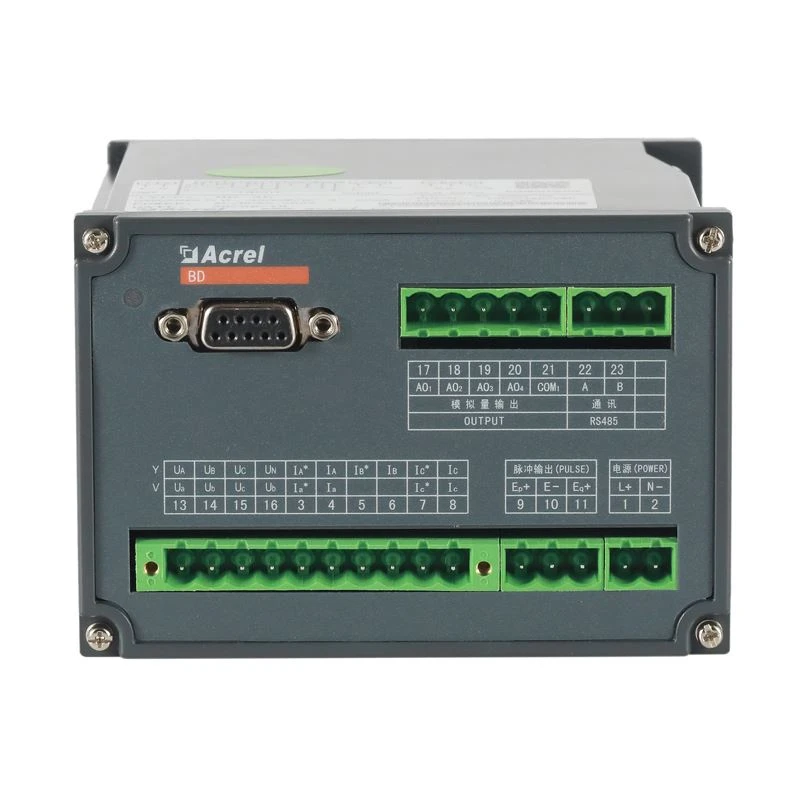

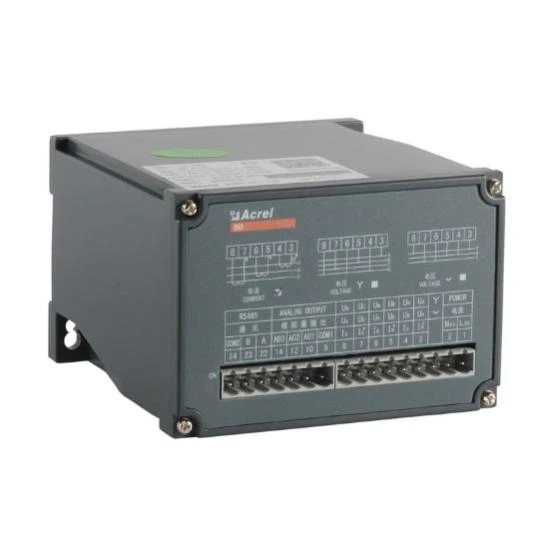

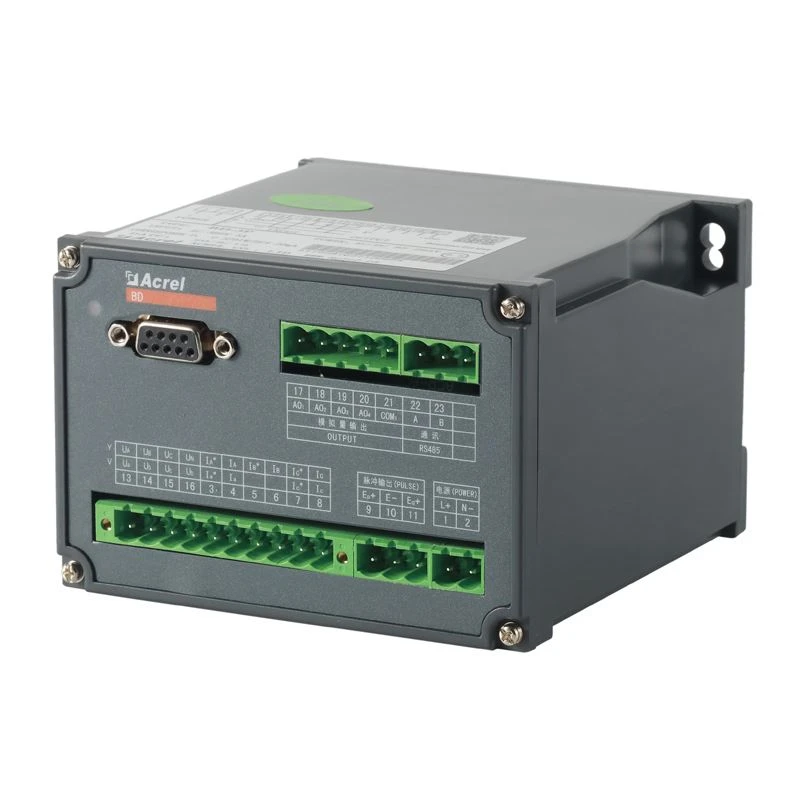

Acrel BD सीरीज इलेक्ट्रिक ट्रांसमीटर एक ऐसा उपकरण है जो विद्युत मापदंडों को अलग और संचारित कर सकता है, यह BD-3P श्रृंखला पावर फ्रीक्वेंसी ट्रांसड्यूसर सक्रिय शक्ति, प्रतिक्रियाशील शक्ति को माप सकता है; रेटेड मूल्य अधिभार का 1.2 गुना; DC 0-5V/0-10V/0-20mA/4-20mA सभी को एनालॉग आउटपुट के रूप में चुना जा सकता है।

समारोह

		बीडी-एआई BD-ए वी	बीडी-एफ	बीडी-पीएफ	बीडी-3आई3 बीडी-3(4)वी3	बीडी-3(4)पी बीडी-3(4)क्यू	बीडी-3(4)ई
चरण [जीजी] amp;वायरिंग	1P2W	√	○	○	○	○	○
	3P3W	—	—	○	○	○	○
	3P4W	—	—	○	○	○	○
Input	वोल्टेज	प्रत्यक्ष एलएल	480V एसी तक
		प्रत्यक्ष एलएन	276V तक एसी
		बाहरी पीटी . के साथ	○	○	○	○	○
	वर्तमान	सीधे	5ए एसी तक
	वर्तमान	बाहरी सीटी . के साथ	○	○	○	○	○
उत्पादन	सामान्य मूल्य	डीसी:4-20mA、0-20mA, 0-5V, 0-10V, इत्यादि
	भार प्रतिरोध	वर्तमान आउटपुट≤600Ω वोल्टेज आउटपुट≥1000Ω
	Ripple Content	[जीजी] लेफ्टिनेंट;0.5% पीक वैल्यू
मापने	वोल्टेज	□	—	—	□
	वर्तमान		—	—	□	□	□
	सक्रिय / प्रतिक्रियाशील शक्ति	—	—	—	—	□	□
	प्रत्यक्ष शक्ति	—	—		—	□	□
	ऊर्जा घटक	—	—	R	—	□
	आवृत्ति					□	□
ऊर्जा पैमाइश	± किलोवाट	—	—	—	—	—	○
एक्यूरेसी क्लास	0.5%
संचार	इंटरफ़ेस: आरएस 485 प्रोटोकॉल: मोडबस-आरटीयू			—
अनुरूप उत्पादन	डीसी 0-5 वी, 0-10 वी, 0-20 एमए, 4-20 एमए
पल्स आउटपुट
आयाम (मिमी)	आवास (WXHXD)	138X76X24	119X75X55	119X75X55	112X110X75	112X110X75	112X10X75
सहायक पॉवर		85-265V एसी / डीसी, DC24V, DC48V
तापमान	कार्यवाही	-10 से 55 ℃
तापमान	भंडारण	-25 से 70 ℃
नमी		95 तक%,कोई संघनन नहीं
इंस्टालेशन		(रेल) DIN35 स्क्रू के साथ क्यूबिकल पर फिक्स
मानकों		जीबी/टी 13850
