सिंहावलोकन
BD-4E तीन-चरण 4-तार बहु-विद्युत पैरामीटर डिजिटल ट्रांसमीटर विद्युत शक्ति प्रणाली के kWh मूल्य को एक उच्च रैखिक नाड़ी में संचारित करते हैं। इसमें एक RS485 संचार इंटरफ़ेस है, Modbus प्रोटोकॉल को अपनाता है, और तीन-चरण वर्तमान, वोल्टेज, सक्रिय शक्ति, प्रतिक्रियाशील शक्ति, आवृत्ति, शक्ति कारक, सक्रिय ऊर्जा प्रतिक्रियाशील ऊर्जा और इतने पर निर्यात करता है। 1 ~ 4 चैनल एनालॉग वैकल्पिक, दो चैनल विद्युत ऊर्जा पल्स आउटपुट.
फलन
BD-AI BD-AV | BD-F | BD-PF | BD-3I3 BD-3(4)V3 | BD-3(4)P BD-3(4)Q | BD-3(4)E | ||
चरण और वायरिंग | 1P2W | √ | ○ | ○ | ○ | ○ | ○ |
3P3W | — | — | ○ | ○ | ○ | ○ | |
3P4W | — | — | ○ | ○ | ○ | ○ | |
निवेश | वोल्टेज | प्रत्यक्ष L-L | अप करने के लिए 480V एसी | ||||
प्रत्यक्ष L-N | अप करने के लिए 276V एसी | ||||||
बाहरी पीटी के साथ | ○ | ○ | ○ | ○ | ○ | ||
प्रवाह | प्रत्यक्ष | अप करने के लिए 5A एसी | |||||
बाहरी सीटी के साथ | ○ | ○ | ○ | ○ | ○ | ||
आउटपुट | सामान्य मान | DC:4-20mA 0-20mA, 0-5V, 0-10V, तो पर | |||||
लोड प्रतिरोध | वर्तमान आउटपुट≤600Ω वोल्टेज आउटपुट≥1000Ω | ||||||
लहर सामग्री | <0.5% peak=""> | ||||||
मापने | वोल्टेज | □ | — | — | □ | ||
प्रवाह |
| — | — | □ | □ | □ | |
सक्रिय / प्रतिक्रियाशील शक्ति | — | — | — | — | □ | □ | |
स्पष्ट शक्ति | — | — |
| — | □ | □ | |
पावर फैक्टर | — | — | R | — | □ | ||
आवृत्ति |
| □ | □ | ||||
ऊर्जा पैमाइश | ±KWh | — | — | — | — | — | ○ |
सटीकता वर्ग | 0.5% | ||||||
संचार | इंटरफ़ेस: RS485 प्रोटोकॉल: Modbus-RTU |
|
| — |
|
|
|
एनालॉग आउटपुट | डीसी 0-5V,0-10V,0-20mA,4-20mA | ||||||
पल्स आउटपुट | |||||||
आयाम (मिमी) | आवास (WxHxD) | 138X76X24 | 119X75X55 | 119X75X55 | 112X110X75 | 112X110X75 | 112X10X75 |
सहायक शक्ति | 85-265V एसी/ | ||||||
तापमान | परिचालन | -10 से 55°C | |||||
गोदाम | -25 से 70 डिग्री सेल्सियस | ||||||
नमी | 95% तक, कोई संघनन नहीं | ||||||
संस्थापन | (रेल) DIN35 शिकंजा के साथ क्यूबिकल पर ठीक | ||||||
मानकों | GB/T 13850 | ||||||
'π': हाँ '-' नहीं' नहीं'
' वैकल्पिक
 | BD-3I3 श्रृंखला तीन चरण वर्तमान ट्रांसड्यूसर ● आवेदन: औद्योगिक स्वचालन ● इनपुट: एसी वर्तमान माप करने के लिए 200A करने के लिए ● अधिभार: रेटेड मूल्य के 1.2 गुना ● एनालॉग आउटपुट डीसी 0-5V/ |
BD-AI श्रृंखला एकल चरण वर्तमान ट्रांसड्यूसर ● आवेदन: औद्योगिक स्वचालन ● इनपुट: एसी वर्तमान ● अधिभार: रेटेड मूल्य के 1.2 गुना ● एनालॉग आउटपुट डीसी 0-5V/ |  |

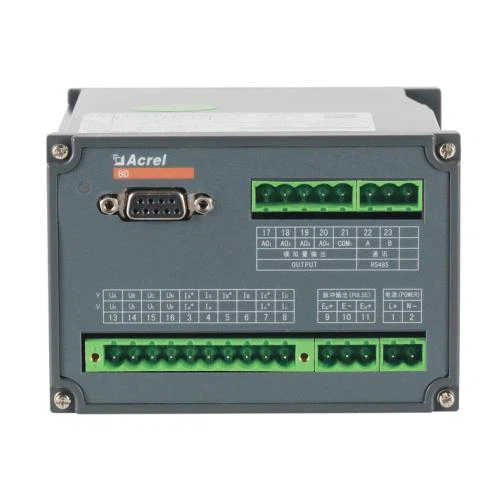

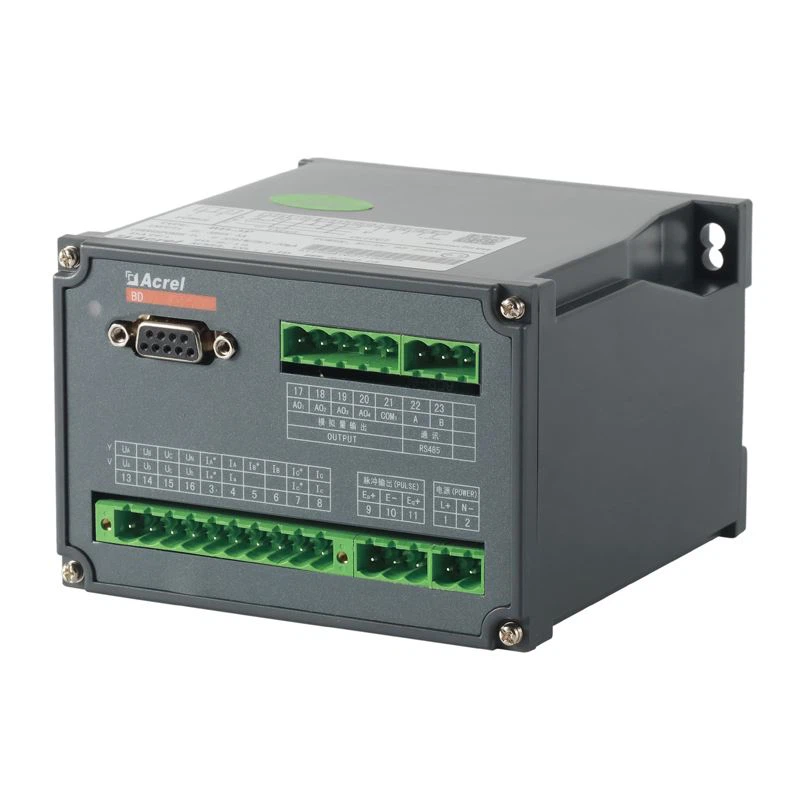

उपस्थिति

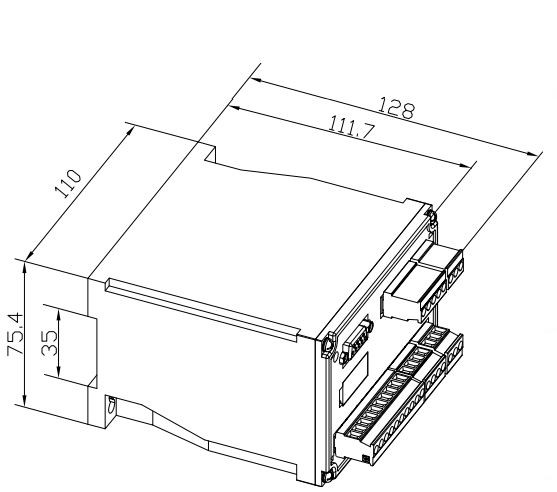

आयाम
(L*W*H: 128*110*75.4)
संस्थापन
उदा. इनपुट सिग्नल AC 100V 5A, 4-चैनल ट्रांसमिटिंग आउटपुट संगत संबंध है
| आउटपुट संचारित करना | ऑब्जेक्ट को मापना | संगत संबंध |
AO1 | P | 4-20mA -> 0-866W |
AO2 | Q | 4-20mA->0-866var |
AO3 | Ia | 4-20mA π 0-5A |
AO4 | PF | 4-20mA π 0-1 |
