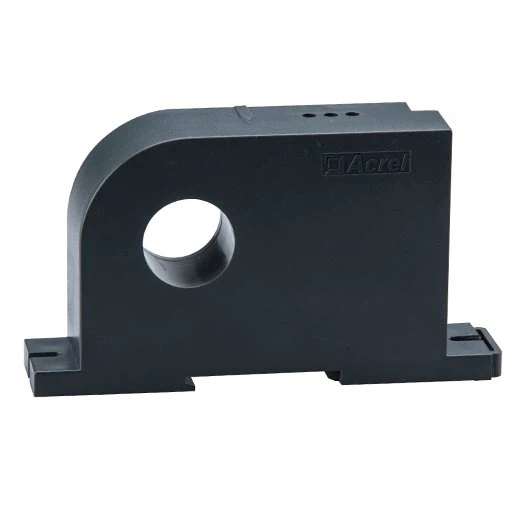

0-5V वर्तमान ट्रांसड्यूसर

बीए श्रृंखला एनालॉग आउटपुट वर्तमान ट्रांसड्यूसर उत्पाद वास्तविक समय में पावर ग्रिड में एसी वर्तमान को मापने के लिए विद्युत चुम्बकीय प्रेरण के सिद्धांत को लागू करते हैं, और इसे एक मानक डीसी सिग्नल आउटपुट में अलग करने और बदलने के लिए निरंतर वर्तमान और रैखिक मुआवजा तकनीक का उपयोग करते हैं।

		BA05-AI/I(V)	BA10-AI/I(V)	BA20-AI/I(V)	BA50-AI/I(V)	BA50L-AI/I(V)
सहायक शक्ति	DC 12V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V
	DC 24V
खपत		≤1W	≤1W	≤1W	≤1W	≤1W
थ्रू-होल आकार		π5mm	π10mm	π20mm	π50mm	π50mm
निवेश	प्रवाह	एसी 0 ~ (0.5 ~ 10) एक	एसी 0~(8~50)A	एसी 0 ~(40~200)A	एसी 0~(60~600)A	एसी 0~ (0.1 ~ 1) एक (रिसाव धाराओं की सीमा)
आउटपुट	नाममात्र मूल्य	DC4-20mA, या 0-20mA, 0-5V, 0-10V आदि
	लोड प्रतिरोध	वर्तमान आउटपुट≤500Ω, वोल्टेज आउटपुट≥1kΩ
सटीकता वर्ग		0.5%
प्रतिक्रिया समय		≤350ms
तापमान		ऑपरेशन:-10 करने के लिए +55 °C संग्रहण:-25 करने के लिए +70 °C
तापमान गुणांक		≤200ppm/°C
संस्थापन		(रेल) DIN35, शिकंजा के साथ क्यूबिकल पर ठीक
मानकों		GB/T 13850

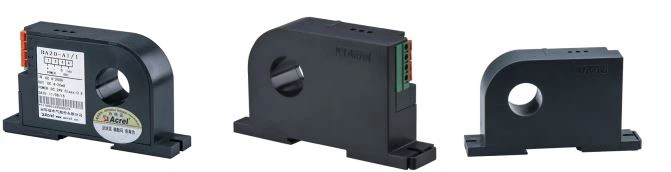

	BA10-AI/I ● आवेदन: औद्योगिक स्वचालन ● इनपुट: एसी वर्तमान माप अप करने के लिए 50A ● अधिभार: रेटेड मूल्य के 1.2 गुना ● आउटपुट: डीसी 4-20mA
BA50L-AI/I ● इनपुट: 0-1A रिसाव वर्तमान ● आउटपुट: डीसी 4-20mA ● रिसाव धारा का मापन ● अधिभार: रेटेड मूल्य के 1.2 गुना

● उच्च सटीकता

● अलगाव के उच्च स्तर

● उच्च सुरक्षा स्तर

● कम खपत

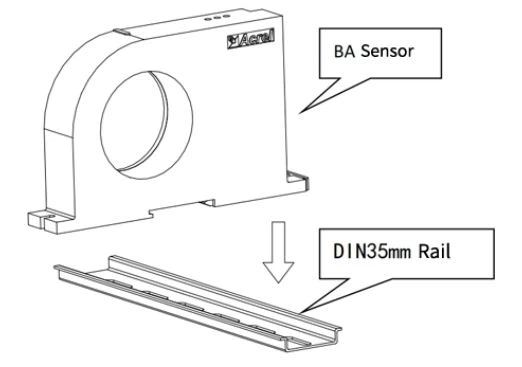

मानक DIN35mm रेल स्थापित करने के लिए एक उपयुक्त स्थान चुनें, और रेल पर बीए सेंसर स्थापित करें;

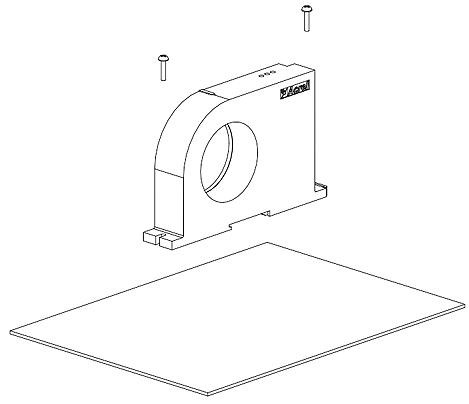

कैबिनेट के निचले पैनल पर, स्थापित सेंसर के निश्चित छेद की स्थिति के अनुरूप दो थ्रेडेड छेद खोलने के लिए एक उपयुक्त स्थान चुनें; सेंसर रखने के बाद, पोजिशनिंग स्क्रू स्थापित करें

1 —— + सकारात्मक बिजली की आपूर्ति (उलट नहीं)

2 —— - शक्ति पृथ्वी

3 - जी (वर्तमान आउटपुट नकारात्मक, जिसे बिजली की आपूर्ति के साथ साझा किया जा सकता है)

4 - आईडीसी (वर्तमान आउटपुट सकारात्मक), वीडीसी (वोल्टेज आउटपुट सकारात्मक)
