सिंहावलोकन

बीए श्रृंखला बुद्धिमान वर्तमान सेंसर वास्तविक समय में पावर ग्रिड में एसी वर्तमान को मापने के लिए विद्युत चुम्बकीय प्रेरण के सिद्धांत का उपयोग करता है और इसे एक मानक डीसी सिग्नल आउटपुट में अलग करने और बदलने के लिए निरंतर वर्तमान और रैखिक क्षतिपूर्ति तकनीक का उपयोग करता है, या माप डेटा को प्रसारित करने के लिए RS485 इंटरफ़ेस (Modbus-RTU प्रोटोकॉल) के माध्यम से। DC24V या 12V सुरक्षा वोल्टेज बिजली की आपूर्ति व्यापक रूप से औद्योगिक स्वचालन के क्षेत्र में इस्तेमाल किया जा सकता है। BA50L (II.)-AI एक एसी अवशिष्ट वर्तमान ट्रांसफार्मर है, जो मुख्य रूप से विद्युत प्रणाली के रिसाव वर्तमान का पता लगाता है, किसी भी समय विद्युत सर्किट और उपकरणों की स्थिति को समझ सकता है, और रिसाव के कारण आग और अन्य दुर्घटनाओं को रोक सकता है।

प्राचल

तकनीकी पैरामीटर			अनुक्रमणिका
सटीकता वर्ग			कक्षा 0.5
निवेश	नाममात्र मूल्य	BA20(II.)-AI	वर्तमान एसी 0.5A, 50A, 200A, आदि एसी 0 ~ (0.5 ~ 200) एक
		BA50(II.)-AI	वर्तमान एसी 60ए, 300ए, 600ए, आदि। एसी 0~(60~600)A
		BA50L(II.)-AI	वर्तमान एसी 0.1A, 1A, आदि एसी 0~ (0.1 ~ 1) एक
	अतिभार	निरंतर 1.2 गुना, तात्कालिक धारा 10 बार /
	अवशोषित शक्ति	≤1VA
	आवृत्ति प्रतिक्रिया	25Hz ~ 800Hz, विशेष रूप से औद्योगिक आवृत्ति के लिए उपयुक्त
आउटपुट	नाममात्र मूल्य	DC4~ 20mA, या 0 ~ 20mA, 0 ~ 5V, 0 ~ 10V (1) आदि
	लोड प्रतिरोध	जब DC12V बिजली की आपूर्ति, वर्तमान आउटपुट वर्ग 0.5 ≤250Ω है जब DC24V बिजली की आपूर्ति होती है, तो वर्तमान आउटपुट ≤500Ω होता है, जब वोल्टेज आउटपुट ≥1KΩ होता है
	संचार	RS485 इंटरफ़ेस/
प्रतिक्रिया समय		≤400ms
बिजली की आपूर्ति	वोल्टेज	12V या 24V
	बिजली की खपत	≤1W
इन्सुलेशन प्रतिरोध		>100MΩ
संपीड़न शक्ति		इनपुट / आउटपुट और बिजली की आपूर्ति के बीच 2.0KV / 1min, 50Hz
तापमान गुणांक		-10°C~+55°C, ≤400ppm/°C
पर्यावरण	तापमान	कार्य: -10°C~+55°C संग्रहण: -25°C~+70°C
	नमी	≤93%RH, कोई संघनन नहीं, कोई संक्षारक गैस स्थान नहीं
	ऊंचाई	≤2000 मीटर
स्थापना विधि		TS35 रेल, या कैबिनेट को ठीक करने के लिए शिकंजा का उपयोग करें

नोट: (1)0 ~ 10V आउटपुट केवल DC24V बिजली की आपूर्ति के लिए उपयुक्त है;

(2) संचार समारोह वैकल्पिक है।

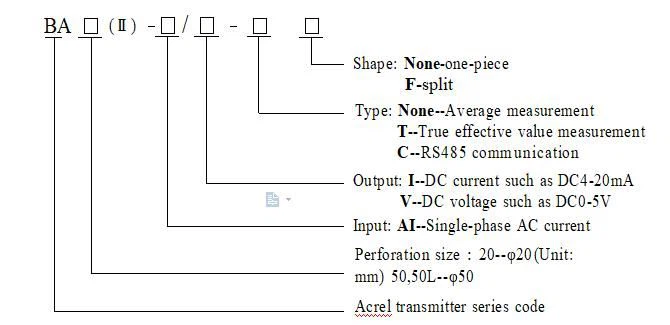

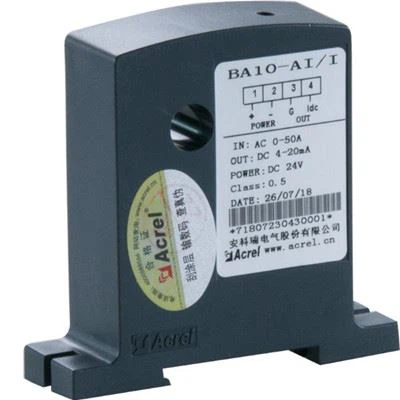

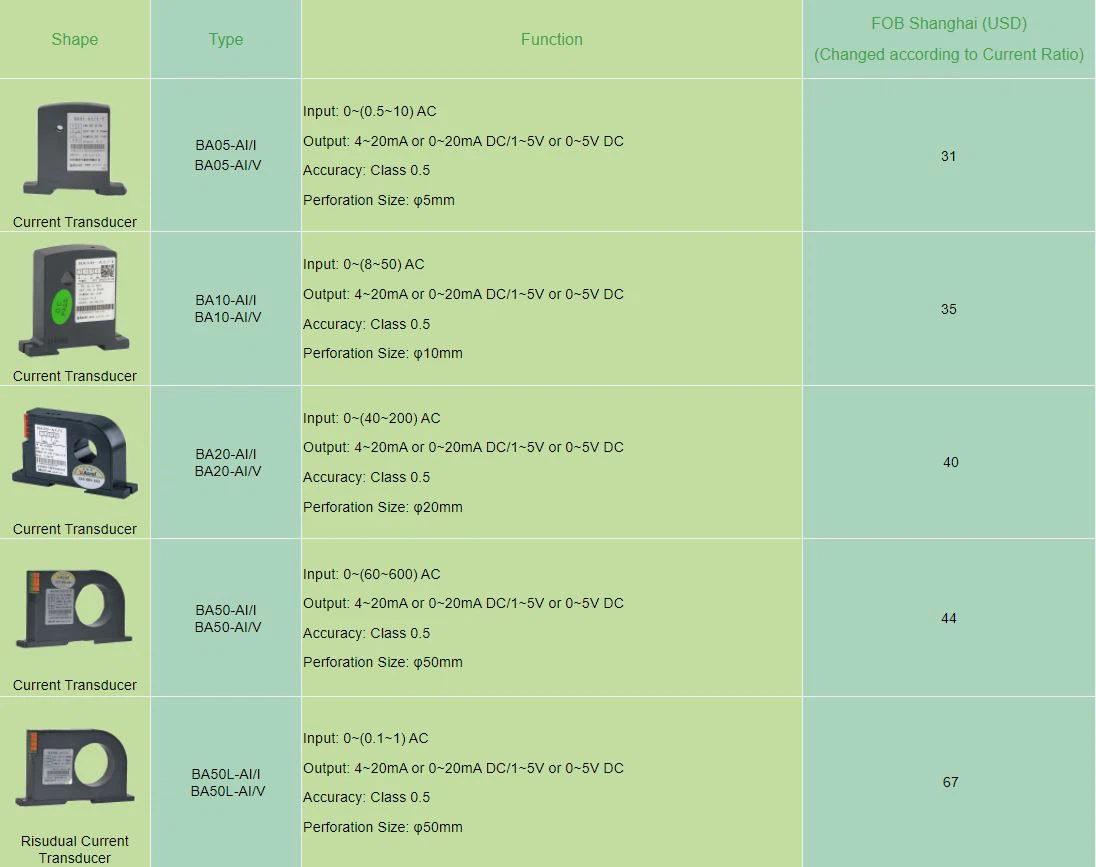

BA10-AI/I

● आवेदन: औद्योगिक स्वचालन

● इनपुट: एसी वर्तमान माप अप करने के लिए 50A

● अधिभार: रेटेड मूल्य के 1.2 गुना

● आउटपुट: डीसी 4-20mA

BA20-AI/V

● आवेदन: औद्योगिक स्वचालन

● इनपुट: एसी वर्तमान माप अप करने के लिए 200A

● अधिभार: रेटेड मूल्य के 1.2 गुना

● आउटपुट: डीसी 0-5V

उपस्थिति

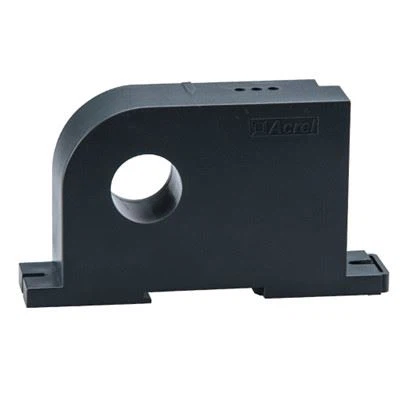

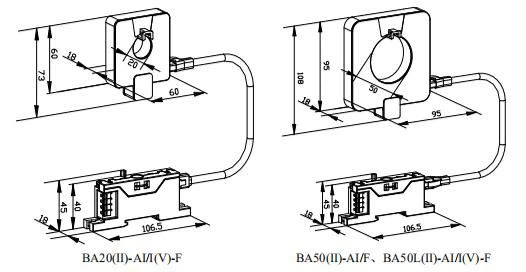

आयाम

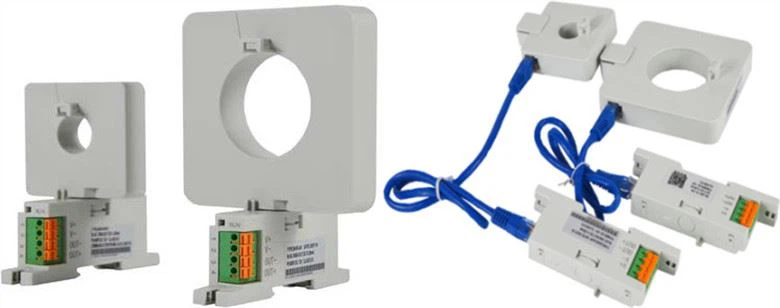

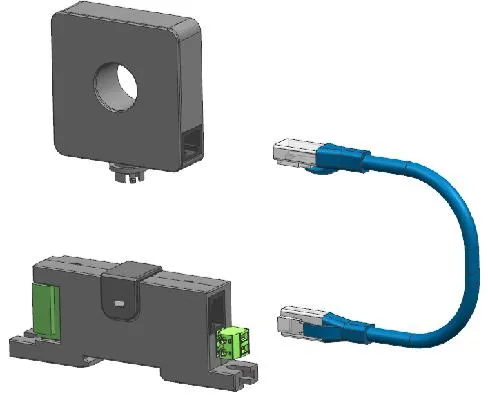

एकीकृत स्थापना

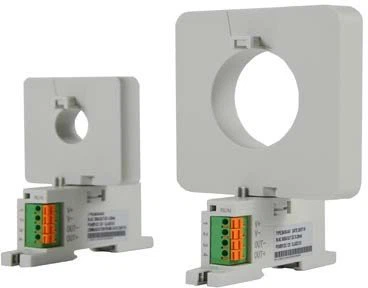

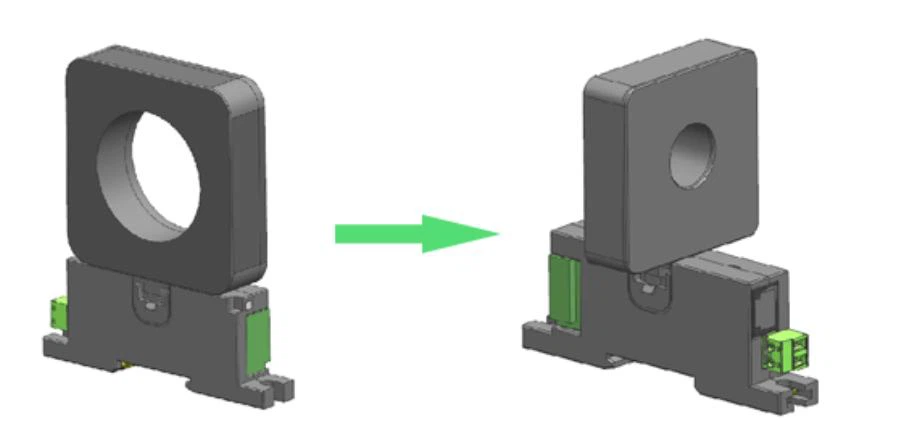

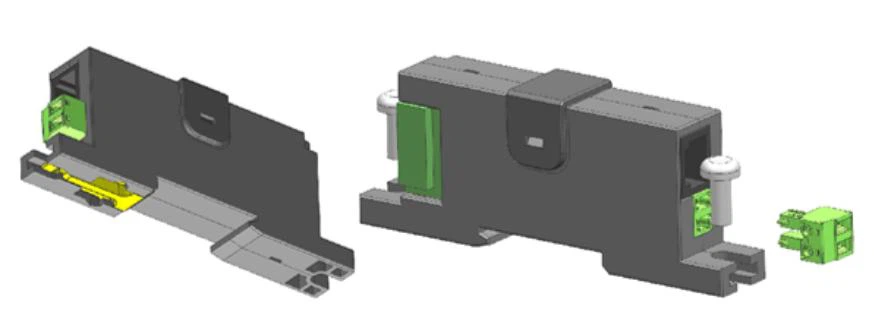

एकीकृत स्थापना, एक घूर्णन संरचना छिद्रित भाग में इस्तेमाल किया जा सकता है।

वहाँ रहे हैं, अपने चयन के लिए छेद के आकार के π20, π50.

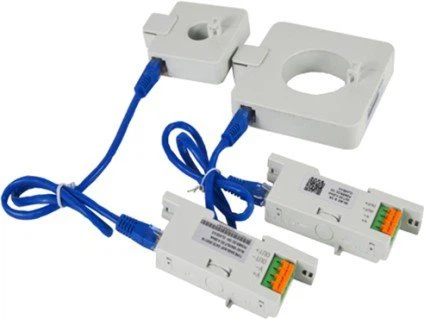

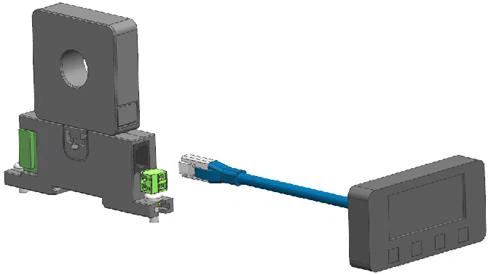

मुख्य शरीर को वर्तमान प्रदर्शित करने के लिए डिस्प्ले स्क्रीन से कनेक्ट किया जा सकता है और एकीकृत स्थापना पर पैरामीटर सेट किया जा सकता है (जहां तक संभव हो मौजूदा डिस्प्ले स्क्रीन का उपयोग करें)
