उत्पाद विवरण

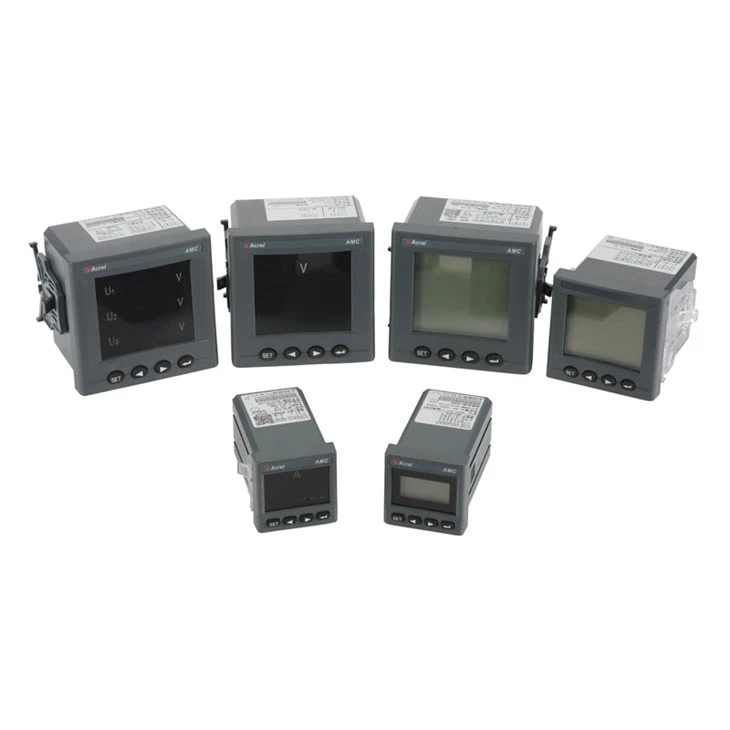

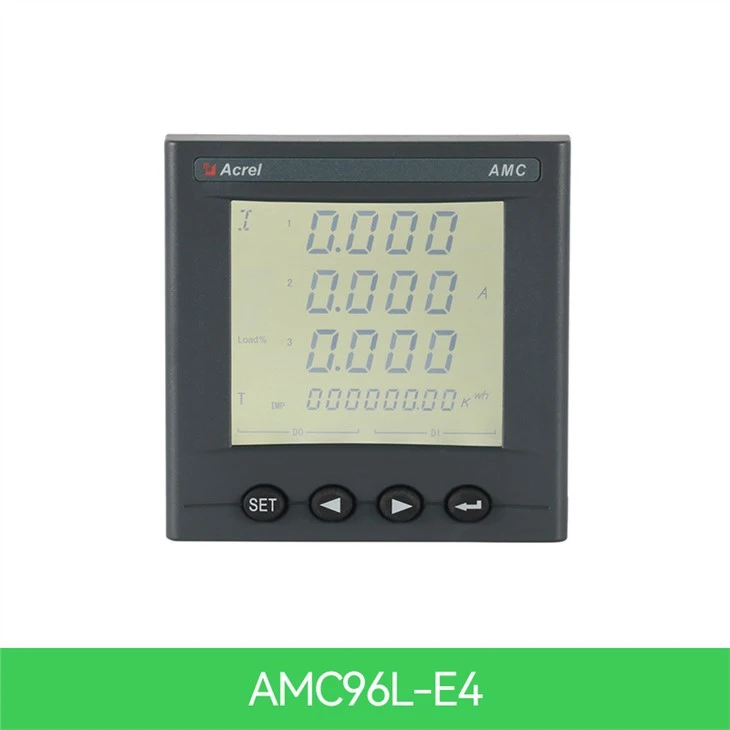

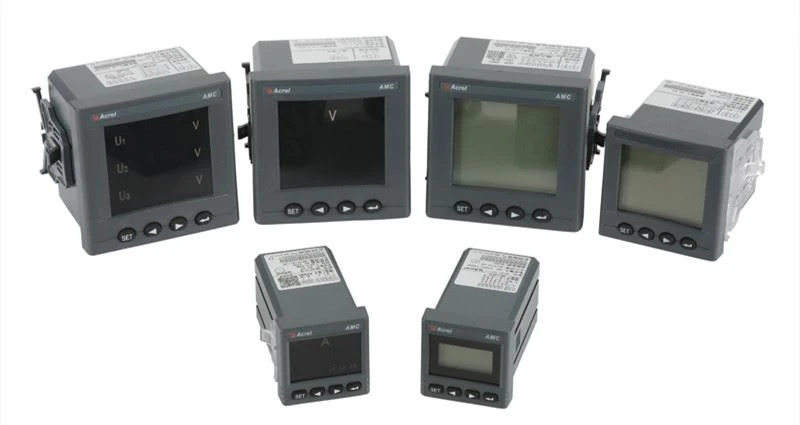

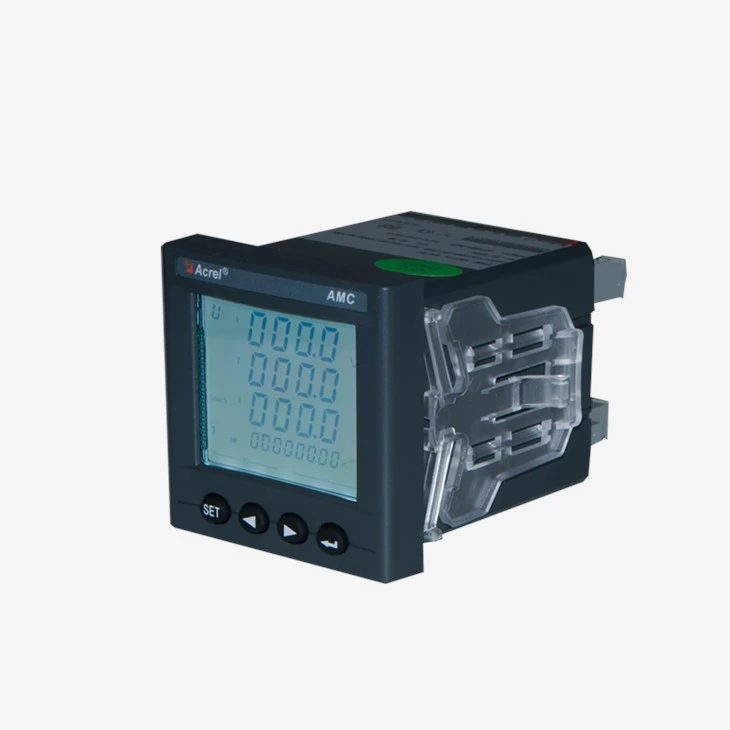

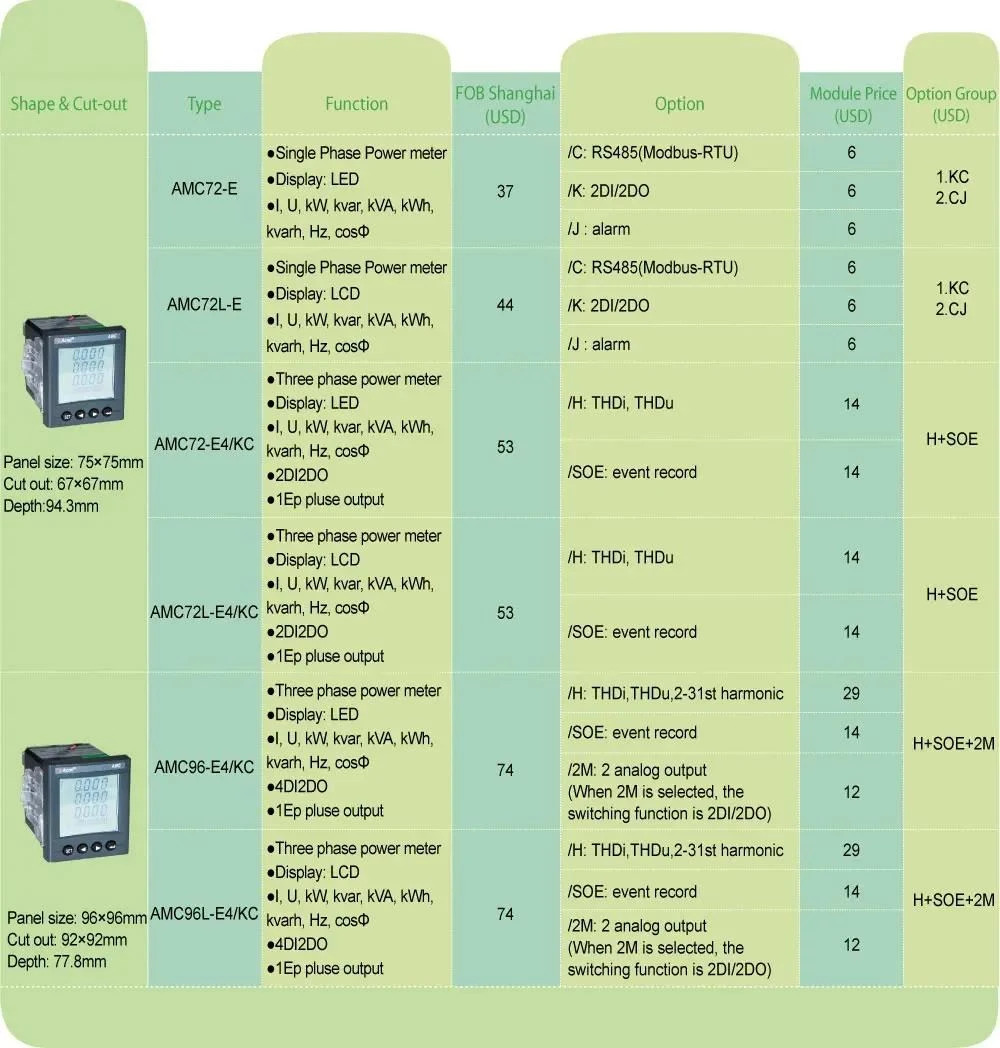

Acrel AMC श्रृंखला पैनल तीन चरण एसी पावर मीटर, बुद्धिमान बिजली संग्रह और निगरानी उपकरण एक स्मार्ट मीटर बिजली प्रणालियों, औद्योगिक और खनन उद्यमों, उपयोगिताओं, और बुद्धिमान इमारतों की बिजली की निगरानी की जरूरतों के लिए बनाया गया है। यह शक्ति मापदंडों (जैसे एकल-चरण या तीन-चरण वर्तमान, वोल्टेज और सक्रिय शक्ति) के माप को एकीकृत करता है। शक्ति, प्रतिक्रियाशील शक्ति, स्पष्ट शक्ति, आवृत्ति, शक्ति कारक) और बिजली की निगरानी और मूल्यांकन प्रबंधन।

उसी समय, इसमें उपयोगकर्ताओं को चुनने के लिए विभिन्न प्रकार के परिधीय इंटरफ़ेस फ़ंक्शन हैं: RS485 संचार इंटरफ़ेस के साथ, MODBUS-RTU प्रोटोकॉल संचार नेटवर्क प्रबंधन की जरूरतों को पूरा कर सकता है; 4-20mA एनालॉग आउटपुट मापा विद्युत मापदंडों के अनुरूप हो सकता है, DCS इस तरह के इंटरफ़ेस आवश्यकताओं को पूरा; स्विच इनपुट और रिले आउटपुट के साथ सर्किट ब्रेकर स्विच के "रिमोट सिग्नल" और "रिमोट कंट्रोल" के कार्य का एहसास कर सकते हैं।

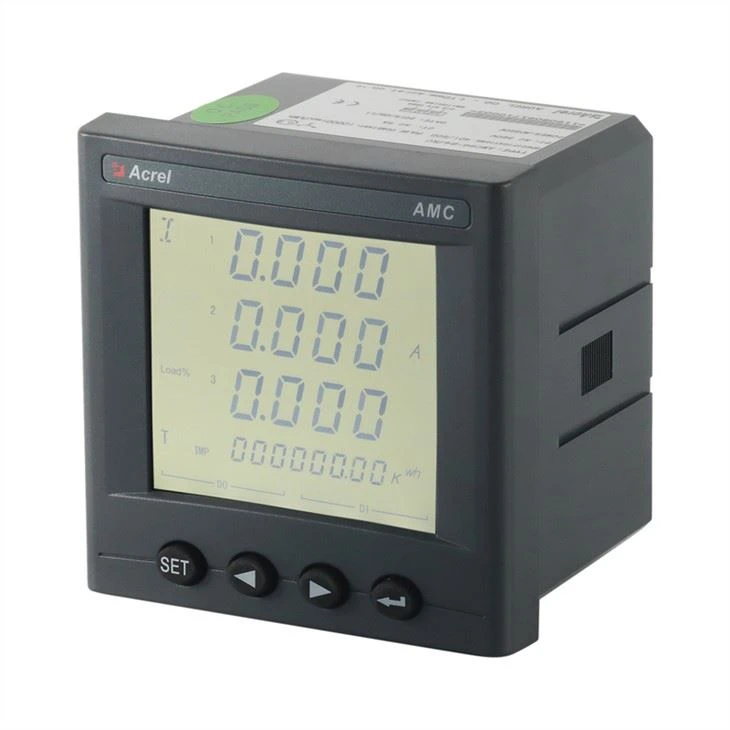

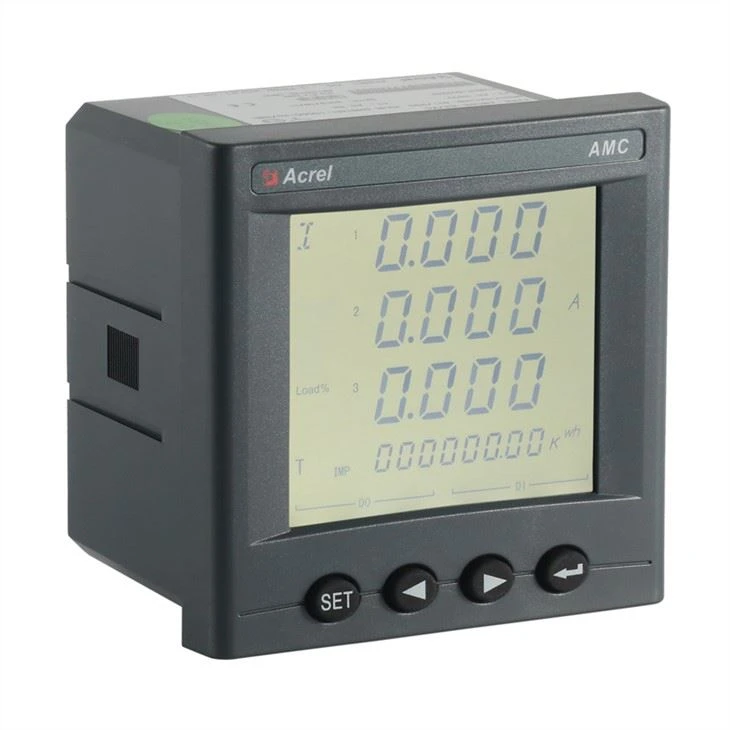

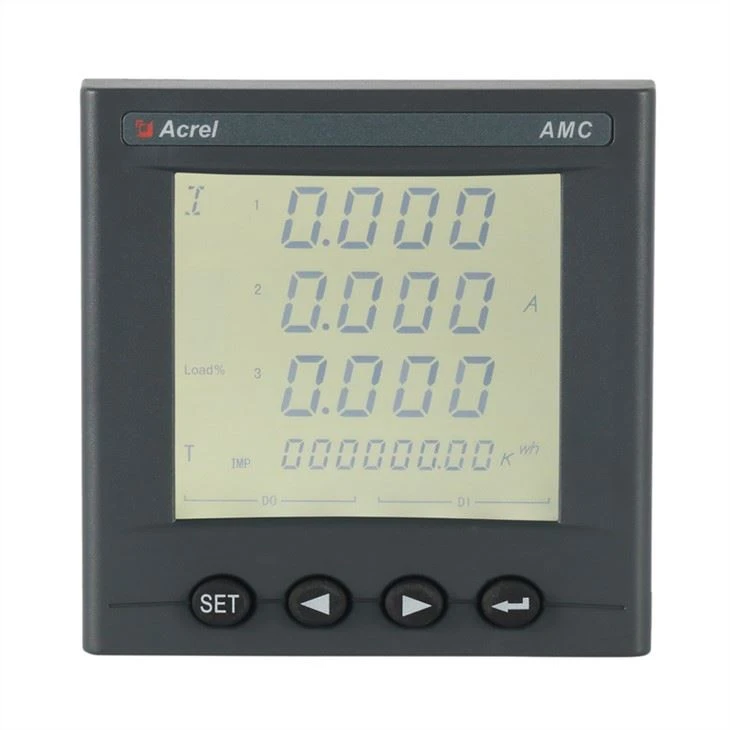

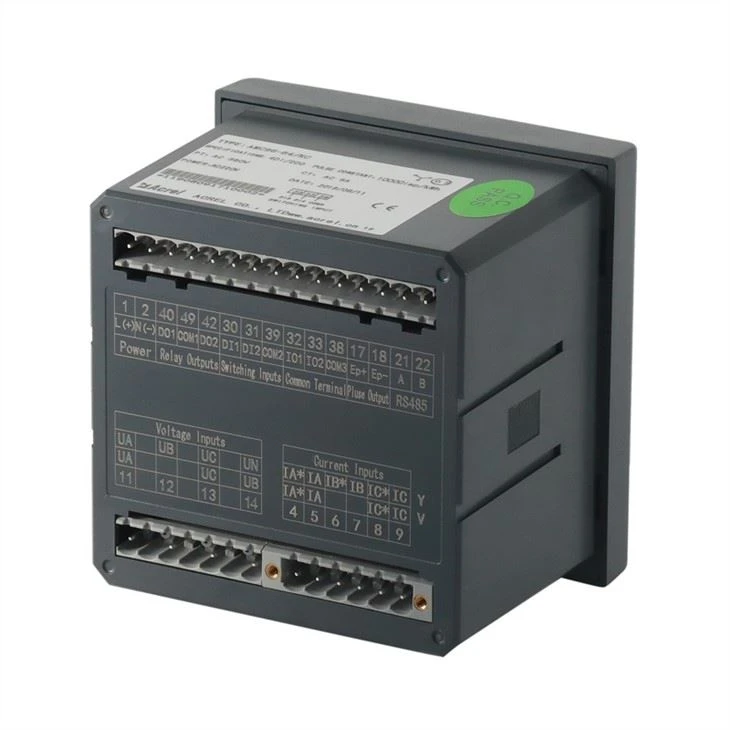

उपस्थिति

उच्च चमक एलईडी / एलसीडी प्रदर्शन इंटरफ़ेस, पैरामीटर सेटिंग और बटन के माध्यम से नियंत्रण, वास्तविक समय बिजली निगरानी प्रणालियों के लिए आदर्श। सीधे पारंपरिक शक्ति ट्रांसमीटरों और मापने उपकरणों को प्रतिस्थापित कर सकते हैं। एक बुद्धिमान, डिजिटल फ्रंट-एंड अधिग्रहण घटक के रूप में, उपकरण का व्यापक रूप से विभिन्न नियंत्रण प्रणालियों, स्काडा सिस्टम और ऊर्जा प्रबंधन प्रणालियों में उपयोग किया गया है।

पैरामीटर

तकनीकी पैरामीटर			मूल्य
निवेश	नाता		3-फेज-3-वायर, 3-फेज-4-वायर
	आवृत्ति		45-65Hz
	वोल्टेज		रेटिंग: तीन चरण: एसी 3×57.7V/ 100V (100V)3×220V/ 3×380V/660V(660V)(केवल 96 आकार) नोट: 72 प्रोफ़ाइल उच्च वोल्टेज अनुप्रयोगों के लिए उपयुक्त नहीं है
			अधिभार: 1.2 गुना रेटिंग {निरंतर) : 1 सेकंड के लिए 2 गुना रेटिंग
			बिजली की खपत:<>
	प्रवाह		रेटिंग: एसी IA 5A
			अधिभार: 1.2 गुना रेटिंग (निरंतर);10 गुना रेटिंग 1 सेकंड के लिए
			बिजली की खपत:<>
आउटपुट	विद्युत ऊर्जा		आउटपुट मोड: ओपन-कलेक्टर फोटो-युग्मक पल्स
			पल्स स्थिरांक: 10000imp / kWh (settable), विवरण के लिए वायरिंग आरेख देखें;
	संचार		RS485port, Modbus -RTU प्रोटोकॉल, DLT645 प्रोटोकॉल (संस्करण 07 और 97), बॉड दर 1200 ~ 38400
फलन	स्विचिंग इनपुट		शुष्क संपर्क इनपुट, अंतर्निहित बिजली की आपूर्ति;
	स्विचिंग आउटपुट		आउटपुट मोड: रिले सामान्य रूप से संपर्क आउटपुट खोलें
			संपर्क क्षमता: एसी 250V / 3A, डीसी 30V / 3A
	एनालॉग आउटपुट		1-5V,4 - 20mA
सटीकता वर्ग			आवृत्ति: 0.05Hz, वर्तमान, वोल्टेज: 0.2 वर्ग, प्रतिक्रियाशील शक्ति: l .0class, प्रतिक्रियाशील विद्युत ऊर्जा: l .0class, सक्रिय शक्ति: 0.5class, सक्रिय विद्युत ऊर्जा: 0.5class, 2-31 वीं हार्मोनिक मापन: ±1%
बिजली की आपूर्ति			एसी 85-265V डीसी 100V-350V	बिजली की खपत≤10VA
सुरक्षा	विद्युत आवृत्ति वोल्टेज का सामना करती है		बिजली की आपूर्ति / / स्विचिंग आउटपुट / / वर्तमान इनपुट / / वोल्टेज इनपुट और ट्रांसमिशन / / संचार / / पल्स आउटपुट / / स्विचिंग इनपुट एसी 2 केवी 1मिनट के बीच; बिजली की आपूर्ति के बीच, स्विचिंग आउटपुट, वर्तमान इनपुट, वोल्टेज इनपुट एसी 2 केवी 1मिनट; संचारण के बीच, संचार, पल्स आउटपुट, स्विचिंग इनपुट एसी 1kV 1 मिनट;
	रोधन विरोध		इनपुट आउटपुट अंत करने के लिए मशीन बाड़े >100MΩ
पर्यावरण		तापमान	काम: -25°C~+65°C संग्रहण: -40°C ~+80°C
		नमी	≤93%RH गैर-संघनन
		ऊंचाई	≤2500 मीटर

फ़ंक्शन विवरण

फलन	फ़ंक्शन विवरण	फ़ंक्शन प्रदान करता है
kWh का मापन	सक्रिय kWh (सकारात्मक और नकारात्मक)	■
	Reactive kWh (positive and नकारात्मक)	■
	A.B, C स्प्लिट-फेज पॉजिटिव एक्टिव शक्ति	■
माप विद्युत पैरामीटरों का	Uπ I	■
माप विद्युत पैरामीटरों का	Pπ Q π Sπ PF Π F	■
माप हार्मोनिक्स का	2 ~ 31ST वोल्टेज और वर्तमान सुसंगत	£
एलसीडी प्रदर्शन	12 बिट्स अनुभाग एलसीडी प्रदर्शन, पृष् ठभूमि प्रकाश	■
कुंजी प्रोग्रामिंग	संचार और सेट करने के लिए 4 कुंजी पैरामीटर	■
पल्स आउटपुट	सक्रिय पल्स आउटपुट	■
एनालॉग एनालॉग आउटपुट	2DI2DO	■
संचार	संचार इंटरफ़ेस: RS485, संचार प्रोटोकॉल: MODBUS-RTU	■
SOE	ईवेंट रिकॉर्ड	£

(£ वैकल्पिक के भीतर ■ )

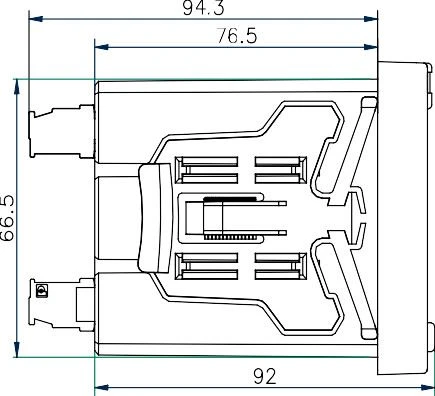

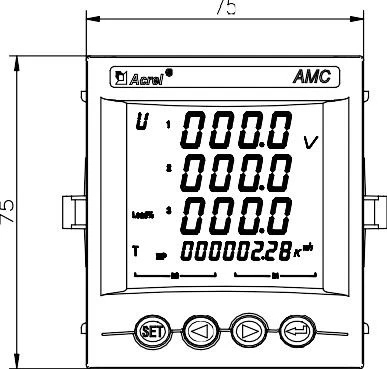

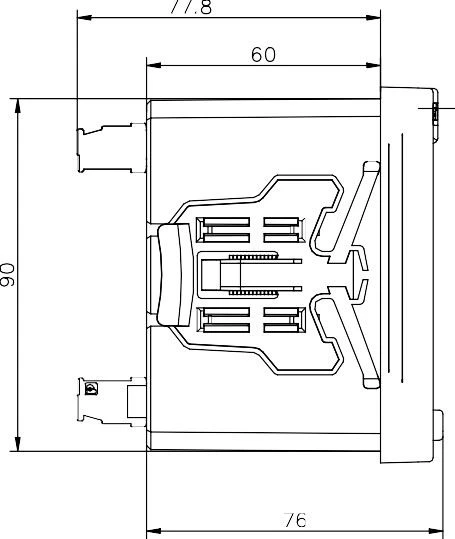

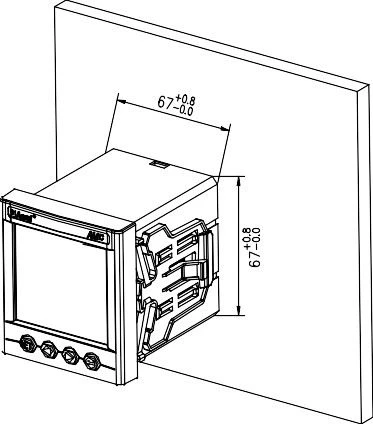

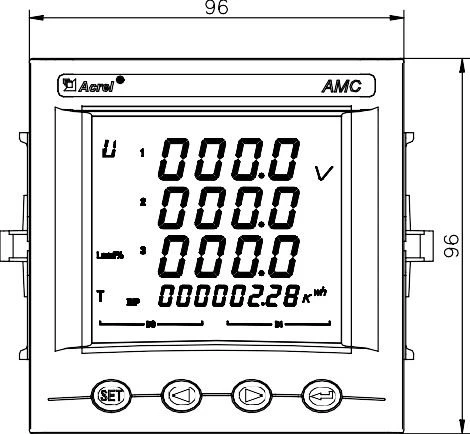

आयाम

आकार	फेसप्लेट आकार		आवास आकार			कटआउट आकार
आकार	चौड़ाई	ऊँचाई	चौड़ाई	ऊँचाई	गहराई	चौड़ाई	ऊँचाई
72 वर्ग	75	75	66.5	66.5	94.3	67	67
96 वर्ग	96	96	90	90	77.8	92	92
