वर्णन

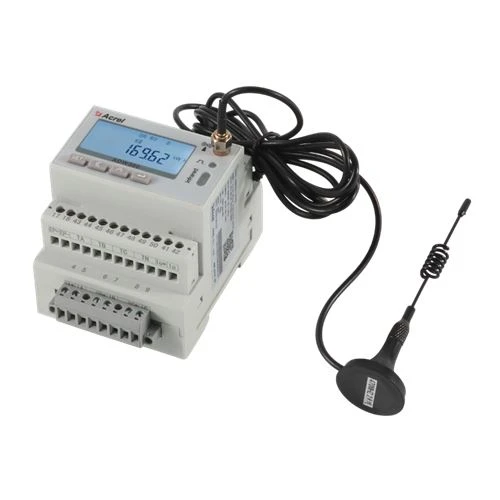

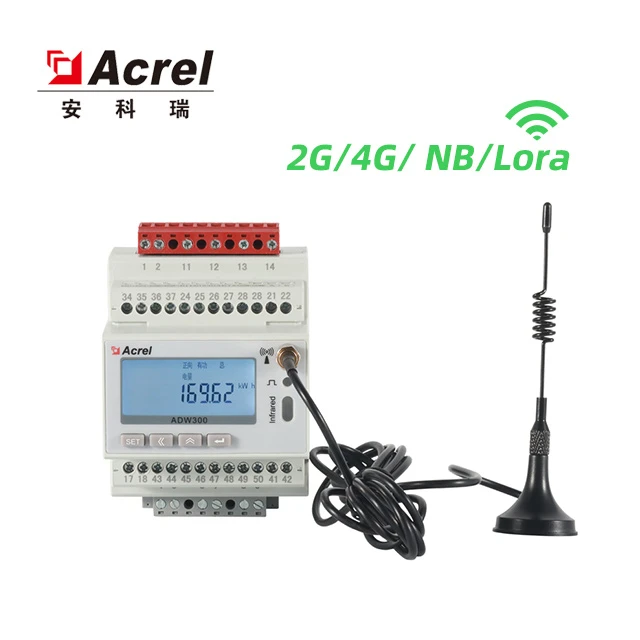

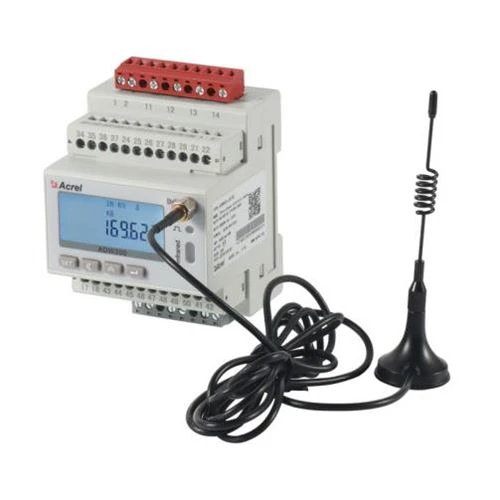

एकरैल वायरलेस तीन चरण ऊर्जा मीटर मुख्य रूप से कम वोल्टेज नेटवर्क पर सक्रिय ऊर्जा के तीन चरणों को मीटर करने के लिए उपयोग किया जाता है। इस वायरलेस ऊर्जा मीटर कॉम्पैक्ट आकार, उच्च परिशुद्धता, समृद्ध सुविधाओं सहित लाभ समेटे हुए है. विभिन्न आवश्यकताओं के अनुसार।

RS485 संचार, 2 जी, एनबी, 4 जी, वाईफाई जैसे कई संचार कार्य हैं जो बाहरी ट्रांसफार्मर का उपयोग करके नए वर्तमान नमूना मोड को जोड़ते हैं। यह flexibly वितरण बॉक्स में स्थापित किया जा सकता है उप-आइटम विद्युत ऊर्जा पैमाइश, संचालन और रखरखाव पर्यवेक्षण या विभिन्न क्षेत्रों और विभिन्न भार के लिए बिजली की निगरानी आवश्यकताओं को प्राप्त करने के लिए।

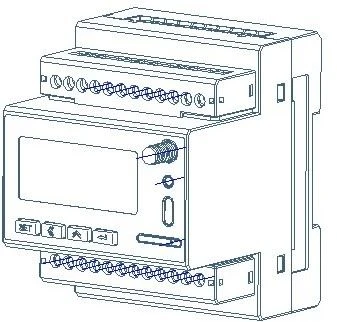

उपस्थिति

कम शक्ति, वाइड-एरिया नेटवर्किंग (LPWAN) प्रौद्योगिकियों के उदय के साथ, जैसे कि एक्रेल के LoRa डिवाइस और LoRaWAN ओपन प्रोटोकॉल, नए स्मार्ट बिजली मीटरिंग समाधान इंटरनेट ऑफ थिंग्स (IoT) नेटवर्क और स्मार्ट ग्रिड अनुप्रयोगों दोनों के लिए अन्य कनेक्टिविटी विकल्पों के लिए एक सम्मोहक विकल्प साबित हो रहे हैं। लोरा / लोरावान ऊर्जा मीटर ऊर्जा मीटर रीडिंग के अधिग्रहण की अनुमति देते हैं और एकत्रीकरण के लिए कई किलोमीटर से अधिक डेटा प्रसारित करते हैं।

पैरामीटर

वोल्टेज इनपुट	रेटेड वोल्टेज	3×57.7/100V, 3×220/380V, 3×380/660V, 3×100V, 3×380V, 3×660V
	संदर्भ आवृत्ति	50Hz
	खपत	<0.5va(each>
वर्तमान इनपुट	इनपुट वर्तमान	3×1(6)A; 3×1(6)A(ADW300W, 3×20(100)A(ADW300W)
	वर्तमान प्रारंभ करें	1.Ib (Class0.5S), 4.Ib(Class1)
	खपत	<1va(each>
सहायक शक्ति	बिजली की आपूर्ति	AC85~265V
सहायक शक्ति	बिजली की खपत	<>
मापन निष्पादन	मानक	IEC62053-22:2003, IEC62053-21:2003
	सक्रिय ऊर्जा यथार्थता	Class0.5S (ADW300), Class1 (ADW300W)
	तापमान यथार्थता	±2°C
धड़कन पल्स	नाड़ी की चौड़ाई	80±20ms
धड़कन पल्स	नाड़ी स्थिरांक	6400imp/kWh, 400imp/kWh
संचार	वायरलेस	470 मेगाहर्ट्ज पर संचरण और खुले स्थान में अधिकतम दूरी 1 किमी है; 2G; NB;4G
	अवरक्त संचार	स्थिर बॉड दर 1200 है
	इंटरफ़ेस	RS485(A、B)
	कनेक्शन मोड	परिरक्षित मुड़ युग्म चालक
	प्रोटोकॉल	MODBUS-RTU

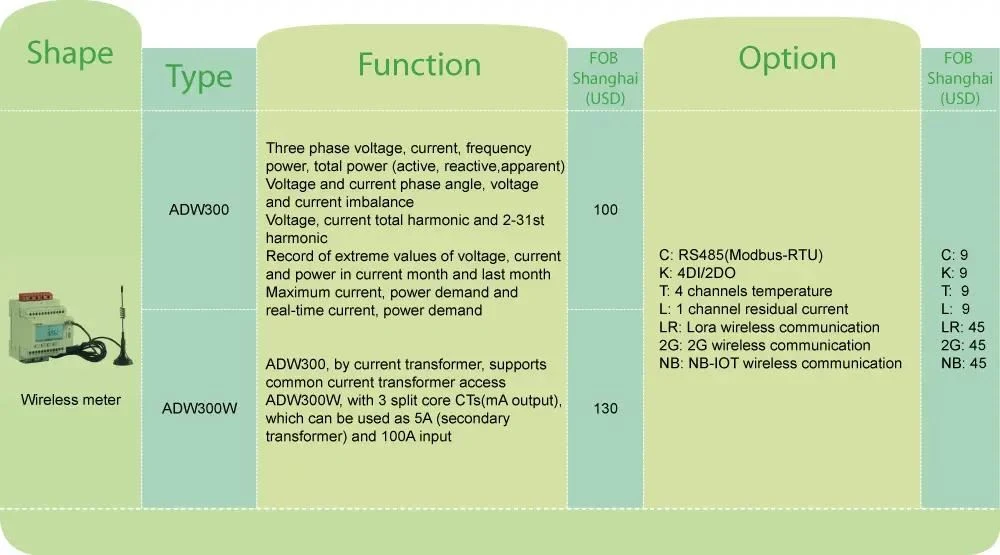

फ़ंक्शन विवरण

फलन	फ़ंक्शन विवरण	फ़ंक्शन प्रदान करता है
प्रदर्शन मोड	एलसीडी	■
ऊर्जा पैमाइश	सक्रिय kWh (सकारात्मक और नकारात्मक), चतुर्थांश प्रतिक्रियाशील शक् ति ऊर्जा	■
विद्युत मापन	Uπ Iπ Pπ Q Π SΠ PF Π F	■
हार्मोनिक समारोह	THDv, हार्मोनिकॉन 2-31	■
पल्स आउटपुट	सक्रिय पल्स आउटपुट	■
तीन-चरण असंतुलन डिग्री	वोल्टेज असंतुलन, वर्तमान असंतुलन	■
तापमान मापन	A/B/C/N का तापमान (Alternatecon figuration: T)	□
DI/DO	4DI,2DO (Alternatecon figuration: K)	□
धारा के बाद	वर्तमान के बाद एक तरफा (Alternatecon figuration:L)	□
एलईडी प्रदर्शन	पल्स एलईडी प्रदर्शन	■
बाह्य धारा ट्रांसफार्मर	बाह्य खुले प्रकार के वर्तमान ट्रांसफार्मर (वैकल्पिक चित्र: W)	□
विद्युत पैरामीटर	वोल्टेज के तहत, अंडरकरंट, ओवर करंट, अंडरलोड, आदि	■
संचार	अवरक्त संचार	■
	RS485 (Alternatecon figuration: C)	□
	वायरलेस ट्रांसमिशन on470MHz (वैकल्पिक figuration: एलआर)	□
	GPRS (Alternatecon figuration:2G)	□
	NB-IOT (Alternatecon figuration: NB)	□
	4G (Alternatecon figuration:4G)	□

(□ वैकल्पिक के भीतर ■ )

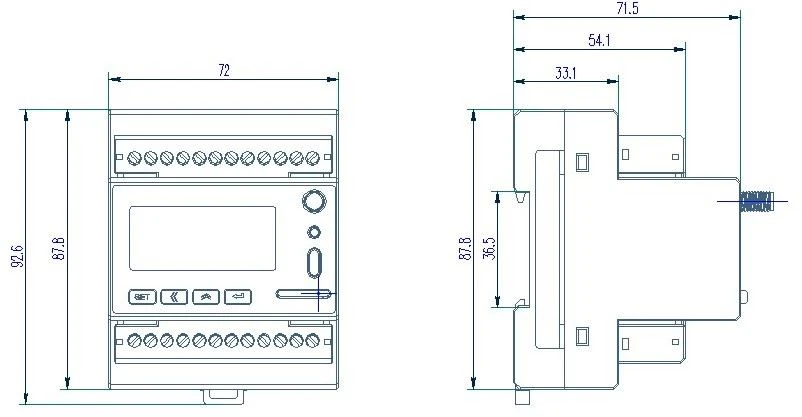

आयाम

अवशिष्ट धारा ट्रांसफार्मर का आयाम

विनिर्देशों	वर्तमान रेटिंग	अंदर व्यास π मिमी	बाहरी व्यास π मिमी	वजन
AKH-0.66L45	16~100A	45	76	0.18
AKH-0.66L80	100~ 250A	80	120	0.42
AKH-0.66L100	250~400A	60W	140	0.50
AKH-0.66L150	400~ 800A	150	190	1.32
AKH-0.66L200	800~ 1500A	200	240	1.94
