वर्णन

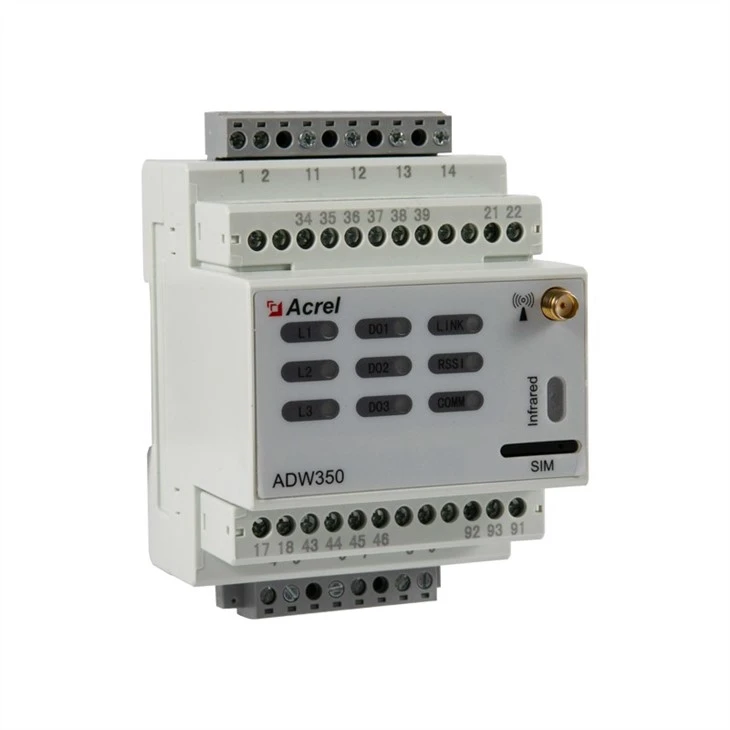

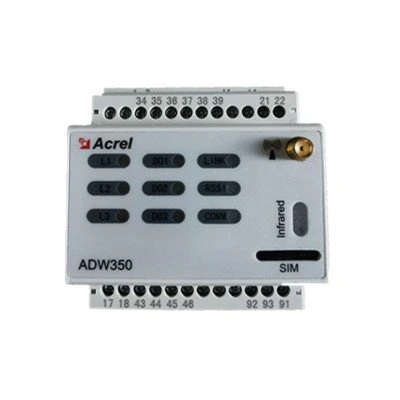

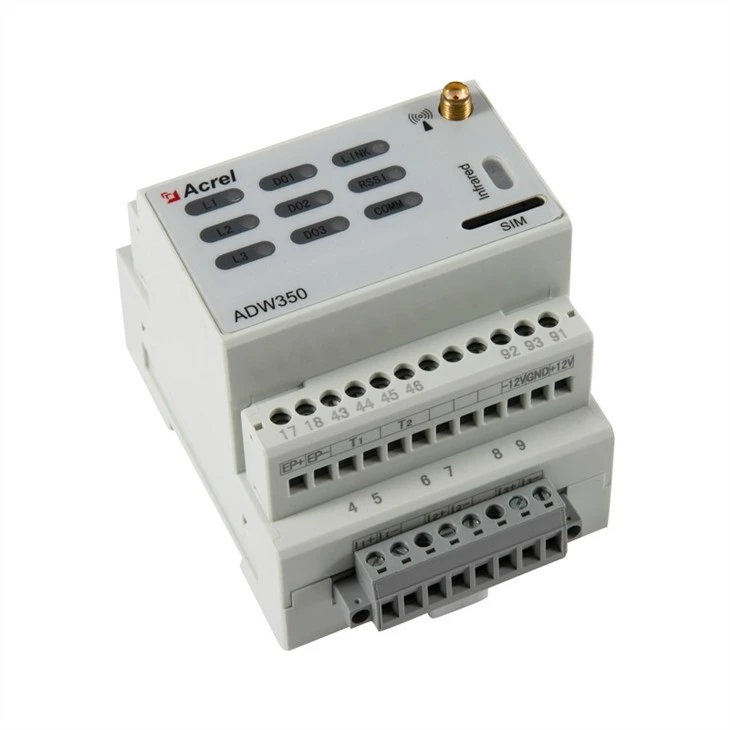

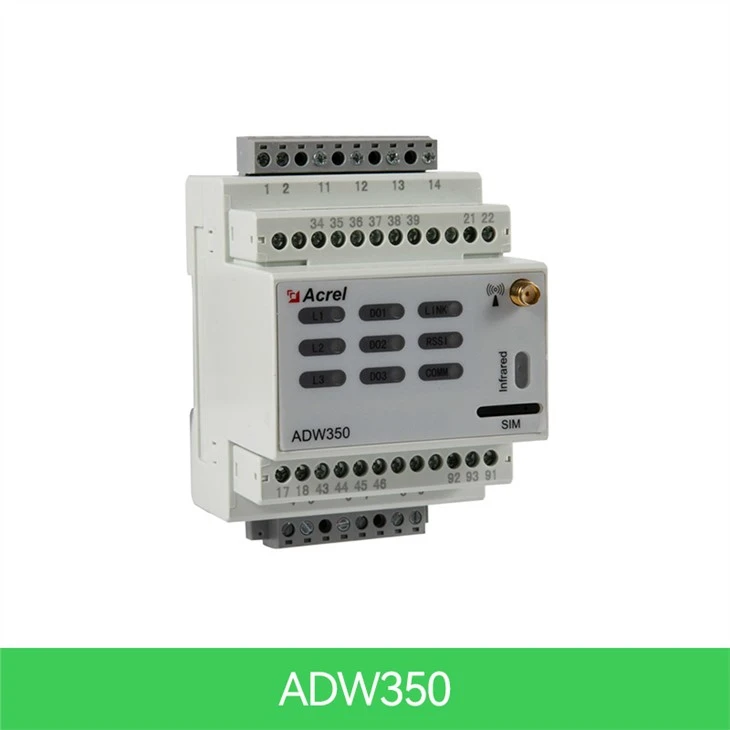

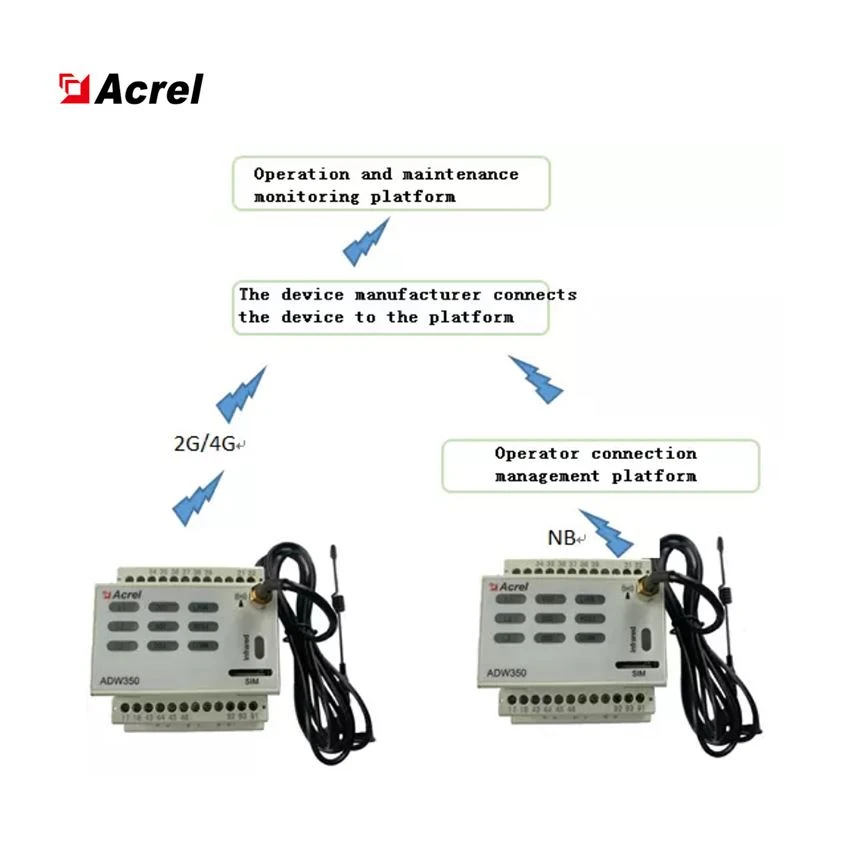

ADW350 वायरलेस मीटरिंग मीटर मुख्य रूप से कम वोल्टेज नेटवर्क पर तीन चरण सक्रिय ऊर्जा मीटर करने के लिए उपयोग किया जाता है। उत्पाद कॉम्पैक्ट आकार, उच्च परिशुद्धता, समृद्ध सुविधाओं सहित लाभ का दावा करता है। विभिन्न आवश्यकताओं के अनुसार, RS485 संचार, NB, 4G जैसे कई संचार कार्य हैं, जो बाहरी ट्रांसफॉर्मर का उपयोग करके नए वर्तमान नमूना मोड को जोड़ते हैं।

यह flexibly वितरण बॉक्स में स्थापित किया जा सकता है उप-आइटम विद्युत ऊर्जा पैमाइश, संचालन और रखरखाव पर्यवेक्षण या विभिन्न क्षेत्रों और विभिन्न भार के लिए बिजली की निगरानी आवश्यकताओं को प्राप्त करने के लिए।

प्राचल

वोल्टेज इनपुट	रेटेड वोल्टेज	एसी: 3×57.7/100V, 3×220/380V, 3×380/660V, 3×100V, 3×380V, 3×660V; DC: 48V
	संदर्भ आवृत्ति	एसी: 50Hz
	खपत	<0.5va (each="">
वर्तमान इनपुट	इनपुट वर्तमान	AC: 3×20(100)A डीसी: 50A,100A
वर्तमान इनपुट	खपत	<1va (each="">
सहायक शक्ति	बिजली की आपूर्ति	एसी: 85 ~ 265V डीसी: 48V±20%
सहायक शक्ति	बिजली की खपत	<>
मापन निष्पादन	विद्युत पैरामीटर	कक्षा 0.5
मापन निष्पादन	सक्रिय ऊर्जा यथार्थता	कक्षा 1
	तापमान सीमा	-40°C~100°C
	तापमान यथार्थता	±2°C
करना	संपर्क रेटिंग	5A, AC250V/
धड़कन पल्स	नाड़ी की चौड़ाई	80±20ms
धड़कन पल्स	नाड़ी स्थिरांक	AC:400imp/kWh DC:1600imp/kWh
संचार	वायरलेस	2G;NB;4G
	अवरक्त संचार	स्थिर बॉड दर 1200 है
	इंटरफ़ेस	RS485(A、B)
	कनेक्शन मोड	परिरक्षित मुड़ युग्म चालक
	प्रोटोकॉल	MODBUS-RTU

यथार्थता

कक्षा 0.5
माप
U, I, P, Q, S, PF, F
हार्मोनिक समारोह

THDv, 2nd-31st
DI/DO
3DO

चैनल मापने

3 डीसी चैनल या 1 एसी चैनल तीन चरण

आयाम (L* W * H)
72*71.5*92.6mm
संस्थापन
DIN 35 mm
संचार
NB-IOT, इन्फ्रारेड, 2G, 4G
तापमान मापन
दो तरफा तापमान

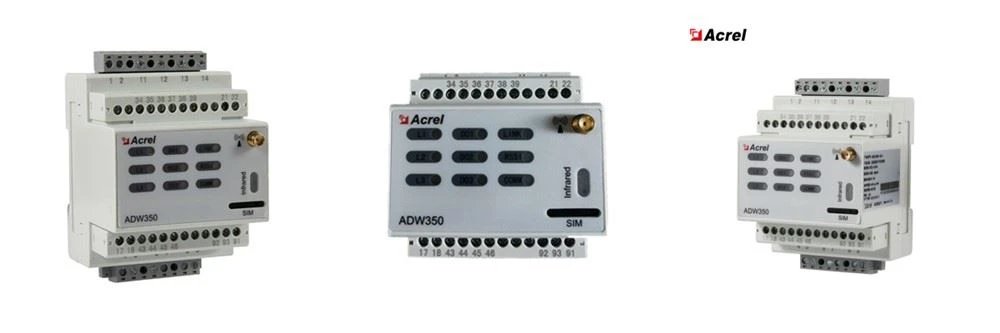

उपस्थिति

112999a_

अपने डीसी ट्रांसफॉर्मर का चयन कैसे करें

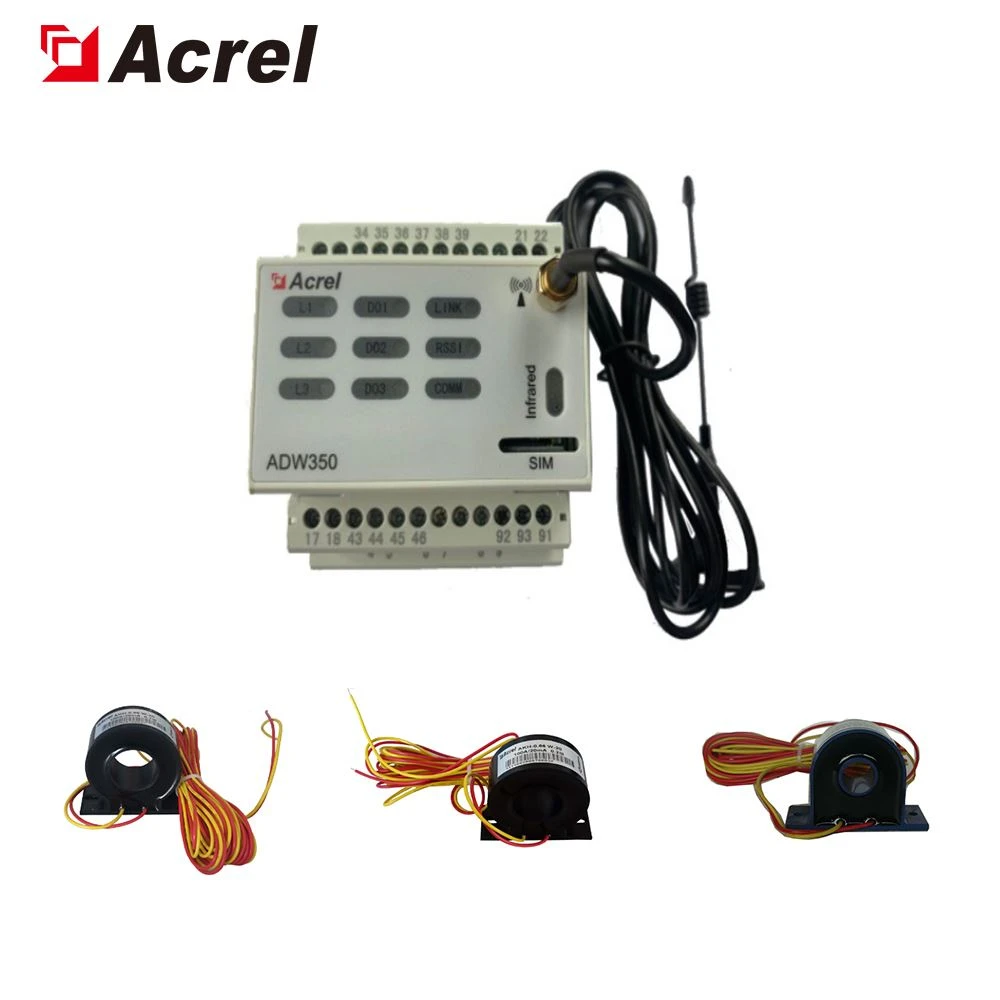

with ct ac

ADW350 वायरलेस डीसी मल्टी-लूप दीन रेल ऊर्जा मीटर का उपयोग मुख्य रूप से कम वोल्टेज नेटवर्क पर डीसी या तीन एसी सक्रिय ऊर्जा को मीटर करने के लिए किया जाता है। उत्पाद कॉम्पैक्ट आकार, उच्च परिशुद्धता, समृद्ध सुविधाओं सहित लाभ का दावा करता है।

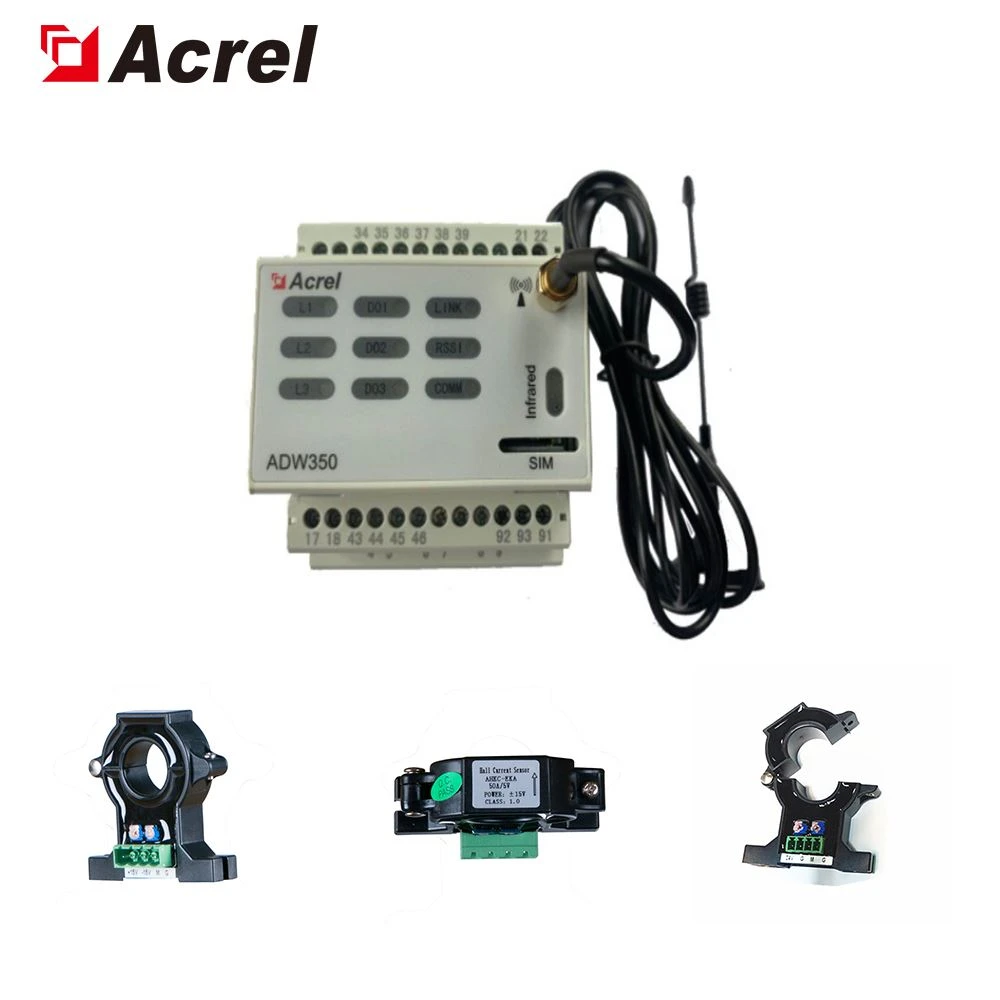

with hall dc
