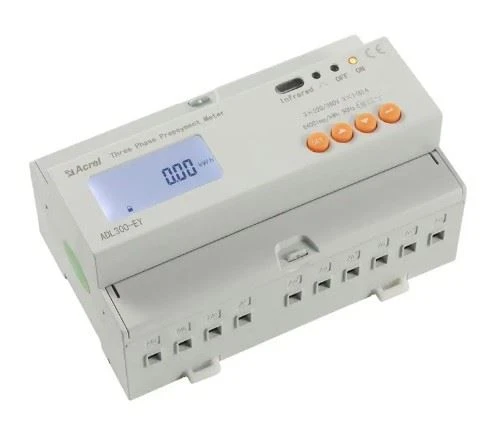

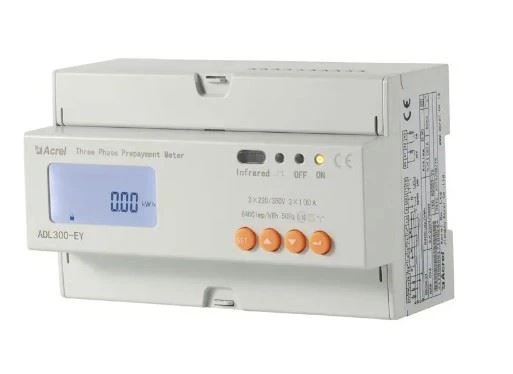

तीन चरण प्रीपेड ऊर्जा मीटर

● मापन: 3-चरण kWh (कक्षा 0.5s), kVarh, सक्रिय शक्ति, प्रतिक्रियाशील शक्ति, वर्तमान, वोल्टेज और आदि
● रेटेड वोल्टेज: 3x380 ~ 456V एसी और 45 ~ 65Hz (वोल्टेज सिग्नल इनपुट भी मीटर की बिजली की आपूर्ति के रूप में कार्य किया)
● रेटेड वर्तमान: 3x10 (80) एक एसी (प्रत्यक्ष कनेक्शन); 3x1(6)A AC (CTs के माध्यम से जुड़ा हुआ)
● संचार: RS485 (MODBUS-RTU); अवरक्त
● ऑटो नियंत्रण: स्विच ऑन-ऑफ नियंत्रण के लिए अंतर्निहित होल्डिंग रिले
● बहु दर और बहु टैरिफ: 4 टैरिफ दरें (स्पाइक, पीक, वैली और फ्लैट kWh यूनिट मूल्य)

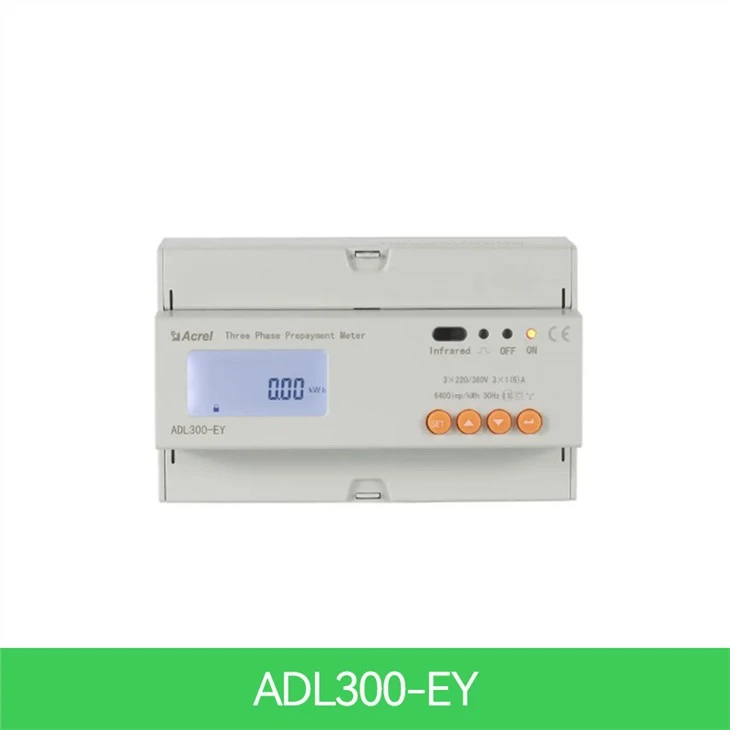

● मॉडल: ADL300-EY

वर्णन

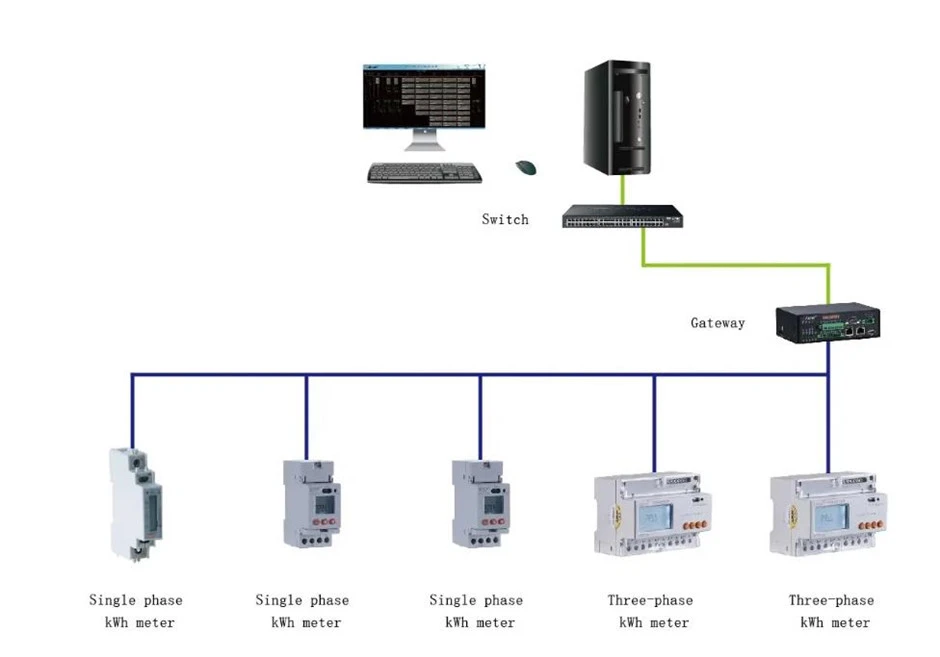

अभी एक्रेल में तीन प्रीपेड ऊर्जा मीटर, एडीएल 100-ईवाई एकल चरण प्रीपेड मीटर इंट्रो-कंट्रोल के साथ, एडीएल 300-ईवाई तीन-चरण प्रीपेड मीटर इंट्रो-कंट्रोल के साथ, और एडीएफ 400 एल प्रीपेड ऊर्जा मीटर हैं, वे व्यापक रूप से 50 हर्ट्ज की आवृत्ति पर क्रमशः एकल और तीन-चरण सक्रिय ऊर्जा की गणना करने के लिए उपयोग किए जाते हैं। मीटर में प्रीपेड, लोड कंट्रोलिंग और RS485 संचार आदि के कार्य हैं। मीटर के अंदर एक छोटे से होल्डिंग ब्रेक पर या बंद वर्तमान का एहसास करने के लिए है। Acrel IoT ईएमएस मंच के साथ रिमोट कंट्रोल शक्ति का एहसास कर सकते हैं. ये मीटर IEC62053-21, IEC62053-22 मानकों में इलेक्ट्रॉनिक पावर मीटर की संबंधित तकनीकी आवश्यकताओं को पूरा करते हैं।

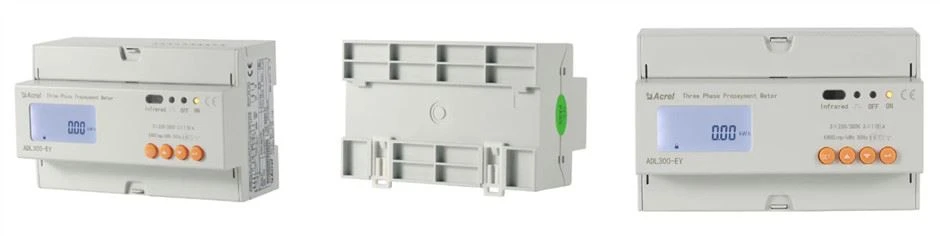

उपस्थिति

पैरामीटर

तकनीकी पैरामीटर		ADL300-EY
वोल्टेज	संदर्भ वोल्टेज	3×220/380V
	संदर्भ आवृत्ति	50Hz
	खपत	<4va(each>
प्रवाह	इनपुट वर्तमान	1(6)A,10(80)A
	वर्तमान प्रारंभ कर रहा है	सीधे कनेक्ट करें: 0.004 Ib, सीटी के माध्यम से कनेक्ट: 0.002In
	खपत	<4va (maximum="">
माप प्रदर्शन	की सटीकता मापने	0.5s वर्ग
घड़ी सटीकता		त्रुटि ≤0.5s/d
सक्रिय नाड़ी	पल्स चौड़ाई	80ms±20ms
सक्रिय नाड़ी	नाड़ी स्थिरांक	6400imp/kWh,400 imp/kWh
पर संचार	इंटरफ़ेस	RS485(A+Π B-)
	कनेक्शन मोड	परिरक्षित मुड़ युग्म चालक
	प्रोटोकॉल	MODBUS-RTU

फलन

फ़ंक्शन नाम	फ़ंक्शन विवरण		फलन प्रदान करना
	ADL300-EY	ADL100-EY
kWh का मापन	कुल सक्रिय kWh (कुल में सकारात्मक और नकारात्मक)		■
विद्युत का मापन पैरामीटर	Uπ I Π Pπ Qπ Sπ PF Π F		■
प्री-पेड मोड	RS485 संचार प्रीपेड रिचार्ज, डेटा एन्क्रिप्शन के माध्यम से		■
नियंत्रण	प्राप्त करने के लिए अंतर्निहित उच्च क्षमता वाले उप-होल्डिंग रिले लोड ऑन-ऑफ नियंत्रण		■
एलसीडी प्रदर्शन	8 बिट्स अनुभाग एलसीडी प्रदर्शन		■
संचार	संचार इंटरफ़ेस: RS485, संचार प्रोटोकॉल: MODBUS-RTU		■
बहु-प्रशुल्क	4 टैरिफ दरें, दिन में 14-समय अंतराल		□F
