विवरण

एसी सैंपलिंग तकनीक का उपयोग करते हुए, PZ सीरीज इलेक्ट्रिक एनर्जी मीटर कई तीन-चरण ग्रिड इलेक्ट्रिकल पैरामीटर जैसे करंट, वोल्टेज, पावर, इलेक्ट्रिक एनर्जी आदि को प्रत्यक्ष या अप्रत्यक्ष रूप से माप सकते हैं। इसका उपयोग स्थानीय प्रदर्शन के लिए किया जा सकता है और मापने और नियंत्रण प्रणाली बनाने के लिए नियंत्रण उपकरण से जुड़ा हो सकता है।

RS -485 संचार पोर्ट के साथ फिट, संगत मोडबस-आरटीयू प्रोटोकॉल को अपनाते हुए, मीटर चार-चैनल (दो-चैनल) स्विचिंग इनपुट / दो-चैनल स्विचिंग आउटपुट के साथ इलेक्ट्रिक पैरामीटर सिग्नल को मानक एनालॉग आउटपुट में स्विच कर सकते हैं। विभिन्न आवश्यकताओं के आधार पर, परिवर्तन अनुपात, अलार्म, संचार इत्यादि के लिए विद्युत पैरामीटर, फेसप्लेट पर चाबियों द्वारा स्थापित और नियंत्रित किए जा सकते हैं।

PZ श्रृंखला मीटर में उच्च मूल्य-प्रदर्शन अनुपात होता है और यह पारंपरिक इलेक्ट्रिक ट्रांसड्यूसर और मापने वाले मीटर की जगह ले सकता है। एक उन्नत बुद्धिमान, डिजिटल फ्रंट-एंड अधिग्रहण घटक के रूप में, इन विद्युत मीटरों का व्यापक रूप से विभिन्न नियंत्रण प्रणालियों, एससीएडीए प्रणालियों और ऊर्जा स्रोत प्रबंधन प्रणालियों में उपयोग किया गया है।

विशेषताएँ

1. थ्री फेज एनर्जी मीटर के काउंटर में अच्छी सीलिंग और एंटी-इंटरफेरेंस इफेक्ट होते हैं ताकि यह सटीक माप सुनिश्चित कर सके।

2. वोल्टेज के लिए उच्च सटीकता: क्लास 0.2, सक्रिय ऊर्जा: क्लास 0.5। वोल्टेज को 660V से जोड़ा जा सकता है।

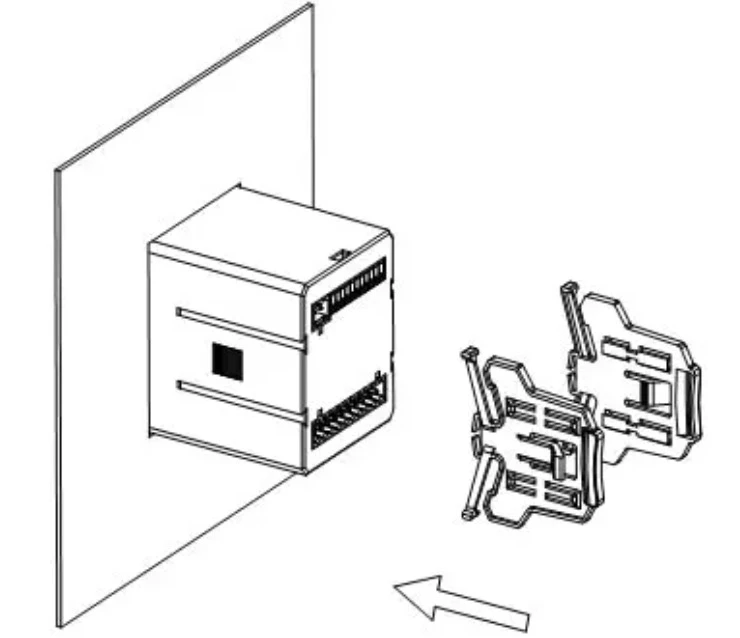

3. 92*92/88*88 डिज़ाइन स्थापना को अधिक सुविधाजनक बनाता है और समय बचाता है।

4. स्पष्ट एलसीडी / एलईडी स्क्रीन आपको डेटा को अधिक स्पष्ट रूप से देखने और त्रुटियों को रोकने की अनुमति देती है।

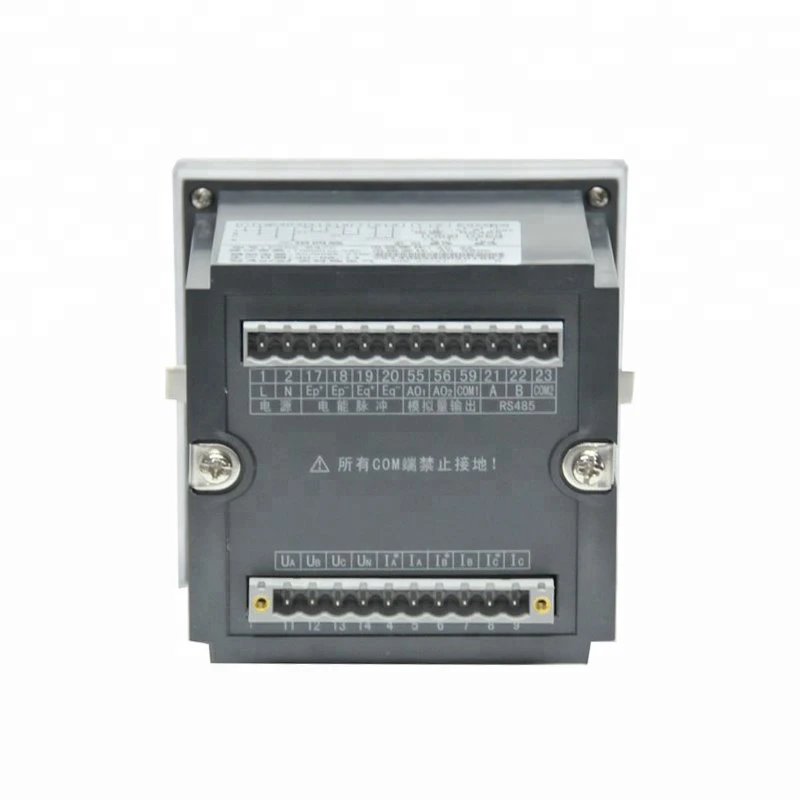

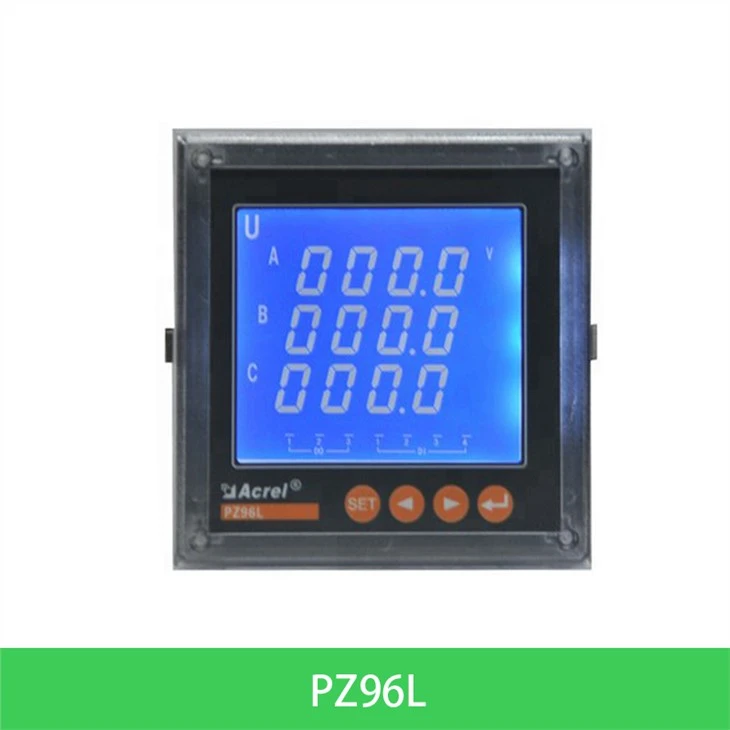

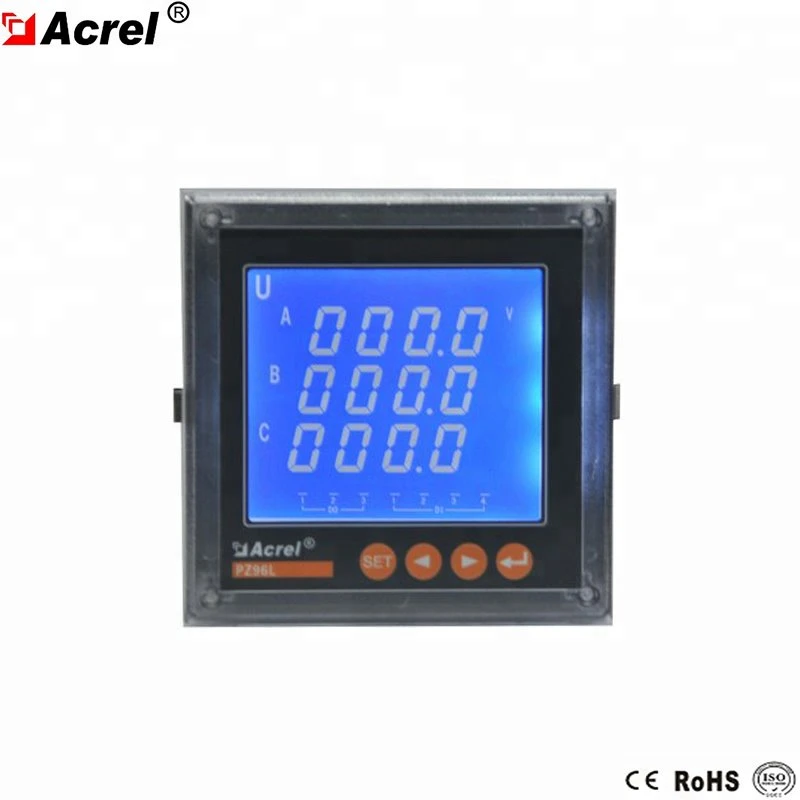

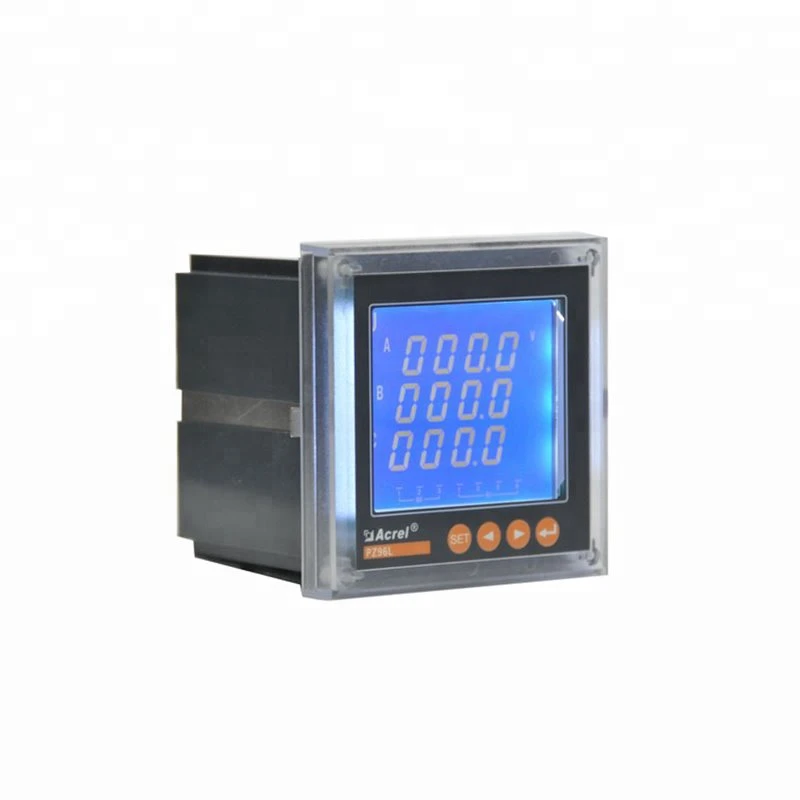

उपस्थिति

पैरामीटर

परियोजना			Parameter
विनिर्देश			3 चरण 3 तार, 3 चरण 4 तार
इनपुट	जोड़ना		45-65एचजेड
	आवृत्ति		3 चरण 3 तार, 3 चरण 4 तार
	वोल्टेज	अधिभार: 1.2 गुना रेटिंग (निरंतर); 1 सेकंड के लिए 10 गुना रेटिंग
		बिजली की खपत: <0.2VA
	मौजूदा	अधिभार: 1.2 गुना रेटिंग (निरंतर); 1 सेकंड के लिए 10 गुना रेटिंग
		बिजली की खपत: <0.2VA
उत्पादन	विद्युत ऊर्जा		आउटपुट मोड: 2-चैनल ओपन-कलेक्टर फोटो कपलर पल्स
			नाड़ी स्थिर: 10000, 40000, 160000 imp/kWh
	संचार		RS485पोर्ट, मोडबस-आरटीयू प्रोटोकॉल
	दिखाना		एलईडी या एलसीडी डिस्प्ले, बहुगुणित शक्ति, अलार्म, वसीयत में स्विचिंग संकेत सेट करें; 1 चैनल एनालॉग के लिए, संबंधित प्रोग्राम करने योग्य सेटिंग प्रदर्शित करें
समारोह	स्विचिंग इनपुट		2 चैनल या 4 चैनल निष्क्रिय शुष्क संपर्क इनपुट मोड
	स्विचिंग आउटपुट		1 सक्रिय फोटोकपलर आउटपुट
			आउटपुट मोड: 2 चैनल रिले कोई संपर्क आउटपुट नहीं
	अनुरूप उत्पादन		आउटपुट मोड: 1, 2, या 4 चैनल आउटपुट, 0 - 20mA,4 - 20mA प्रोग्रामेबल
			भार क्षमता 500Ω से कम या उसके बराबर
एक्यूरेसी क्लास	फ्रीक्वेंसी {{0}}.05Hz, प्रतिक्रियाशील विद्युत ऊर्जा 1 वर्ग, अन्य 0.5 वर्ग
बिजली की आपूर्ति	डीसी 100 ~ 350 वी; ए वी 85 ~ 265 वी; (उपकरण तारों के क्रम में प्रबल होगा)		बिजली की खपत<5VA
सुरक्षा	Equipment withstand voltage= power supply, voltage input circuit 2kVAC; power supply,current circuit 2.5kV/1min(RMS) Insulation resistance- input, output end to housing >100MΩ
	की सीमा		मोडबस आरटीयू:1~247;
पर्यावरण	तापमान	वर्क: -10 डिग्री ~ प्लस 55 डिग्री स्टोरेज: -25 डिग्री ~ प्लस 75 डिग्री
	नमी	93 प्रतिशत आरएच नॉन-कंडेंसिंग से कम या इसके बराबर
	ऊंचाई	2500 मीटर से कम या इसके बराबर

समारोह

मीटर प्रकार

बुनियादी उपयोग

आकार

वैकल्पिक समारोह

पीजेड96-ई3/*

पीजेड96-ई4/*

ईपीआई/ईपीई, ईक्यूएल/ईक्यूसी माप;

सक्रिय शक्ति, प्रतिक्रियाशील शक्ति, शक्ति कारक माप;

तीन चरण वर्तमान, वोल्टेज, आवृत्ति माप

96 वर्ग

स्विचिंग4DI प्लस 1 पल्स प्लस RS485संचार(/KC)
स्विचिंग2DI2DO प्लस RS485संचार(/ KC)
स्विचिंग4DI प्लस RS485संचार(/KC)
2 चैनल ट्रांसमिटिंग आउटपुट प्लस 2 पल्स प्लस RS485 कम्युनिकेशन (/MC)

PZ96L-E3/*

PZ96L-E4/*

तारों

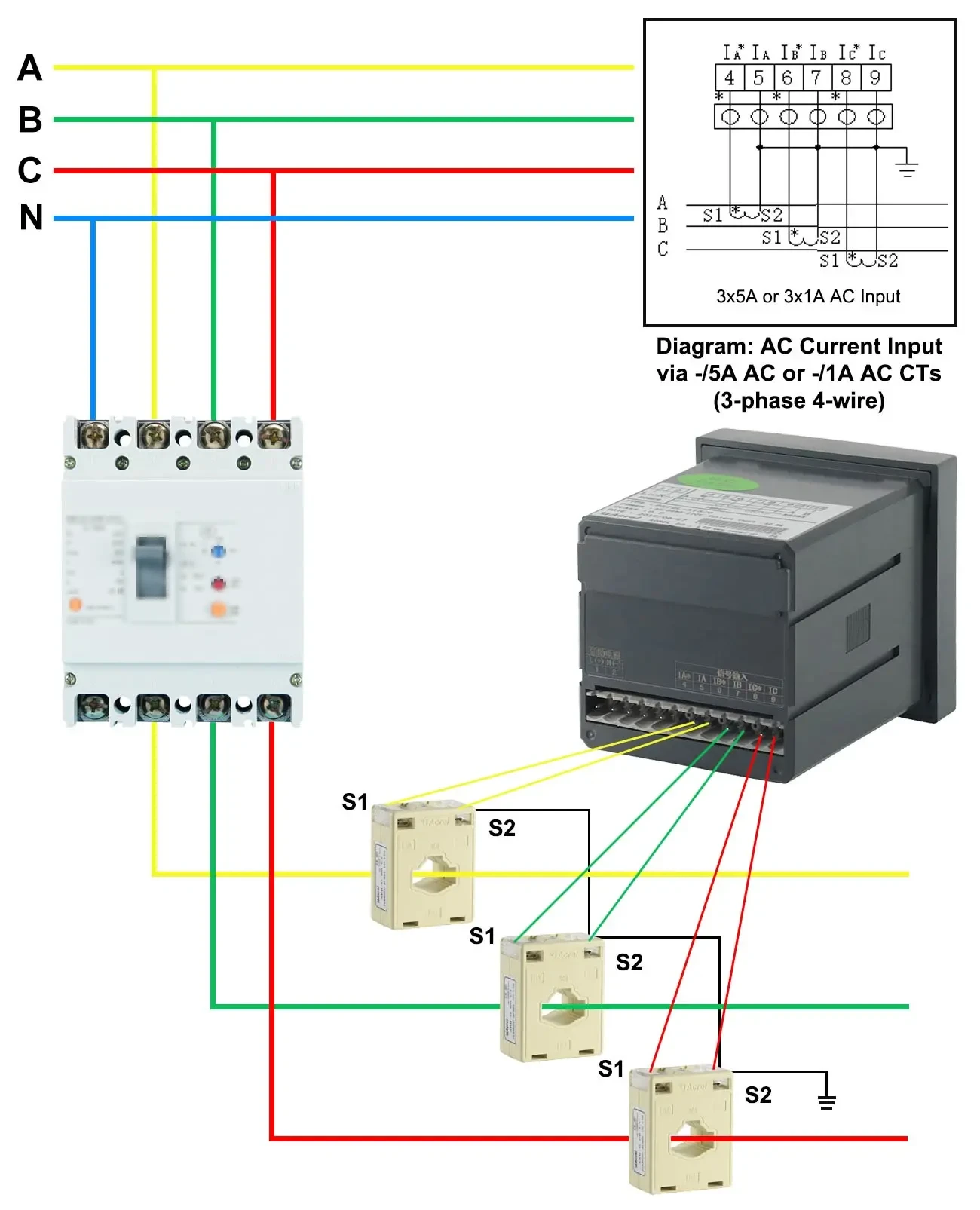

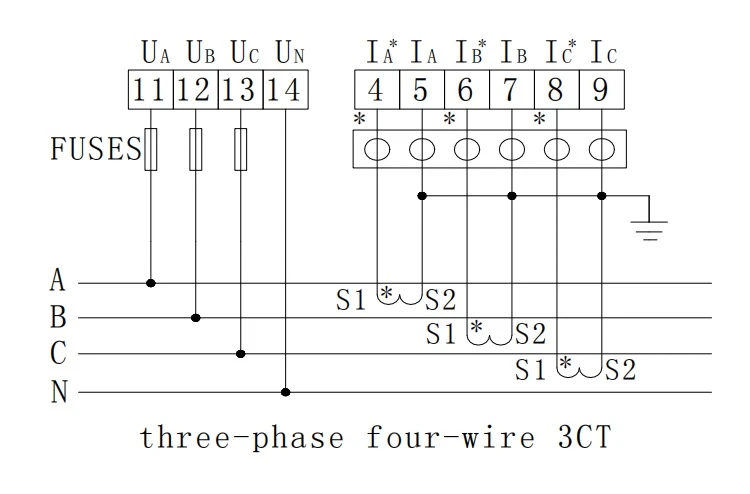

Fig1 तीन-चरण चार तार 3CT

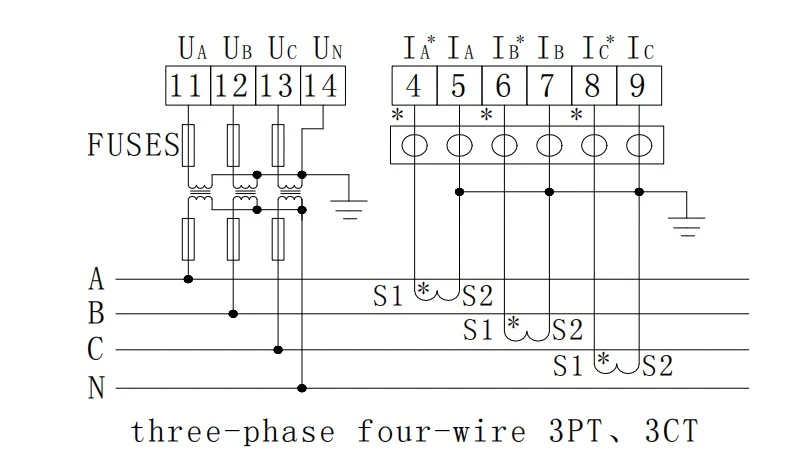

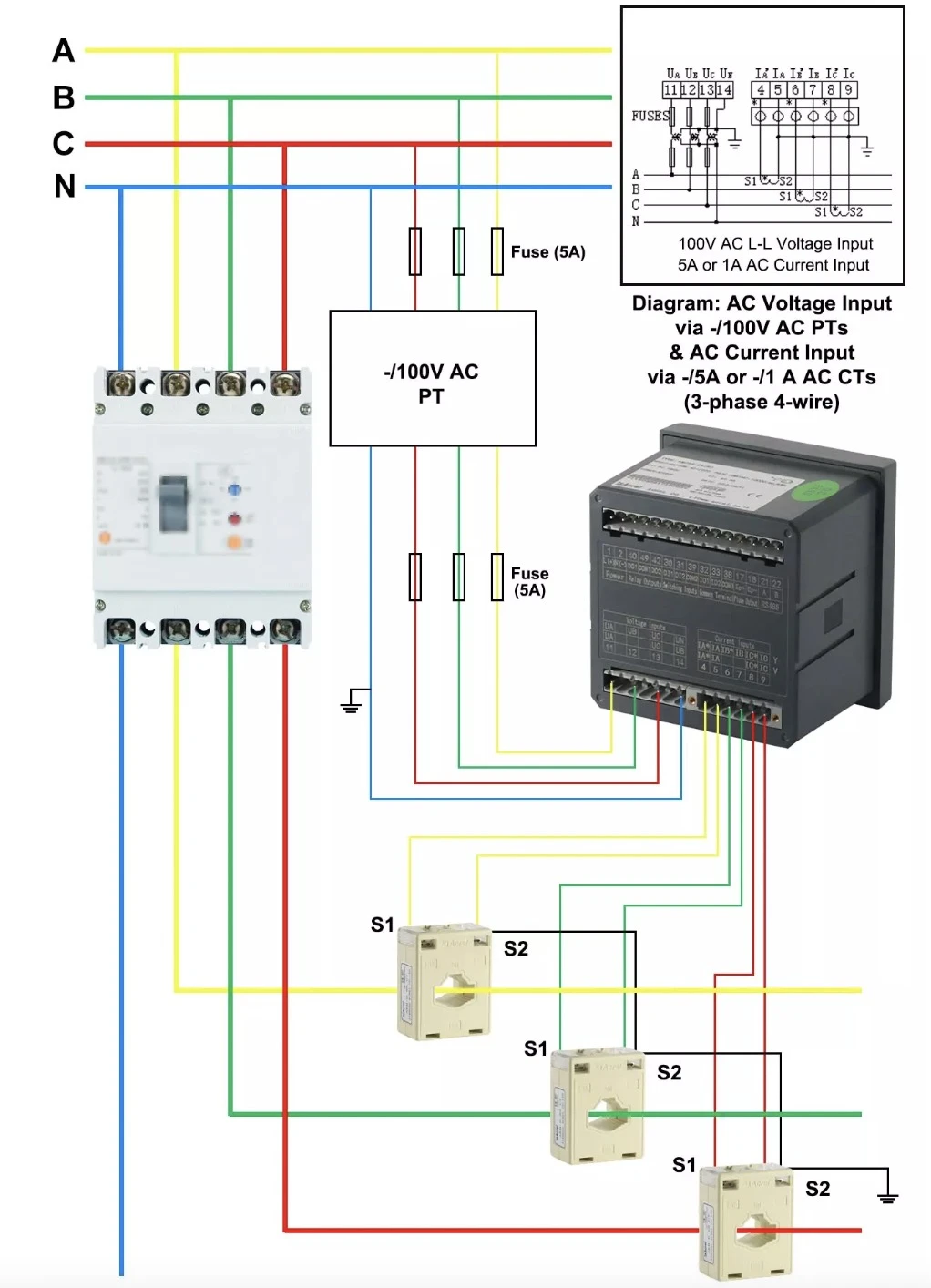

Fig2 तीन-चरण चार तार 3PT, 3CT

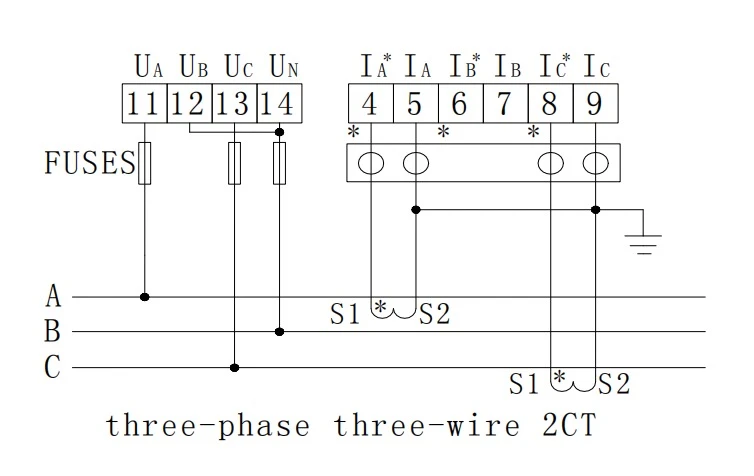

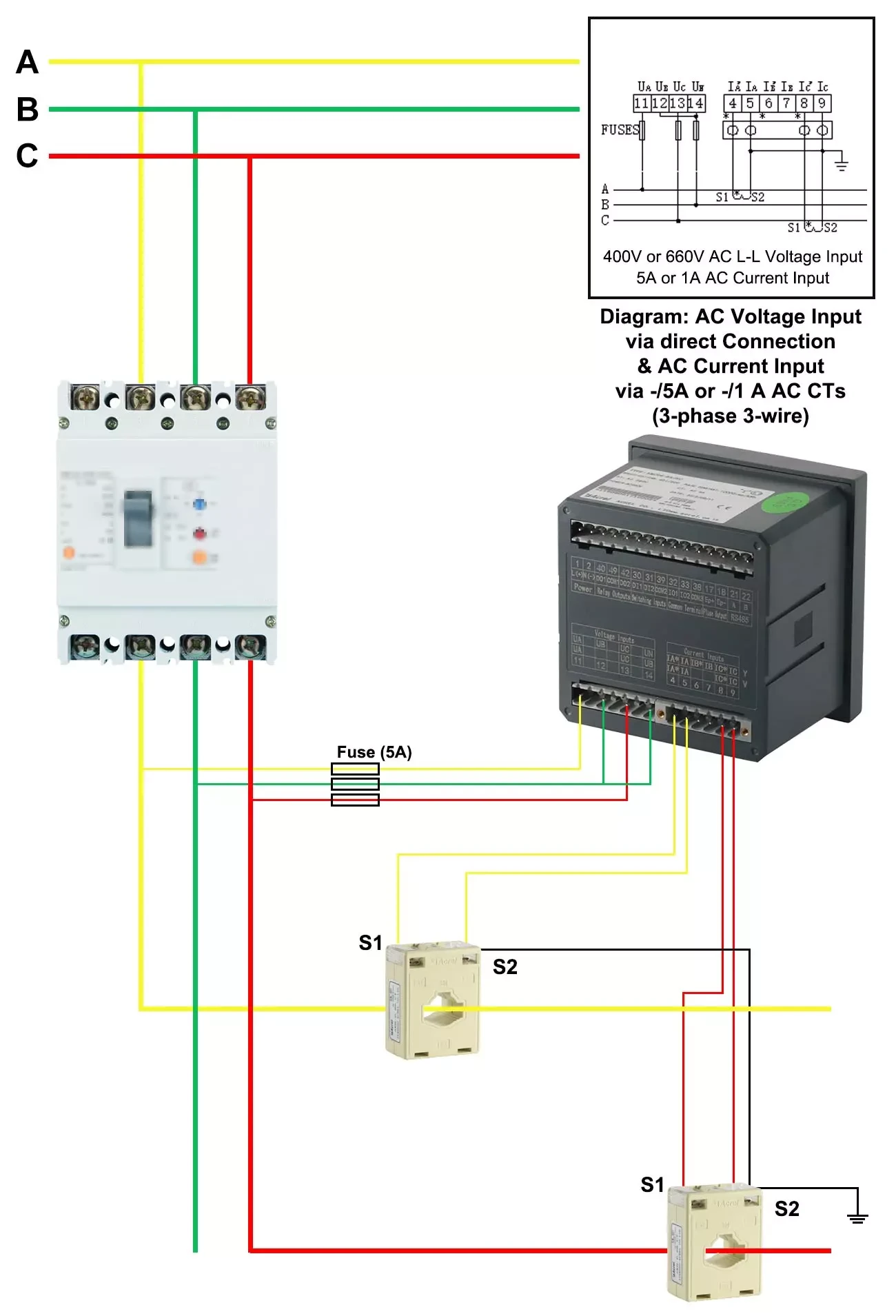

Fig3 तीन-चरण तीन तार 2CT

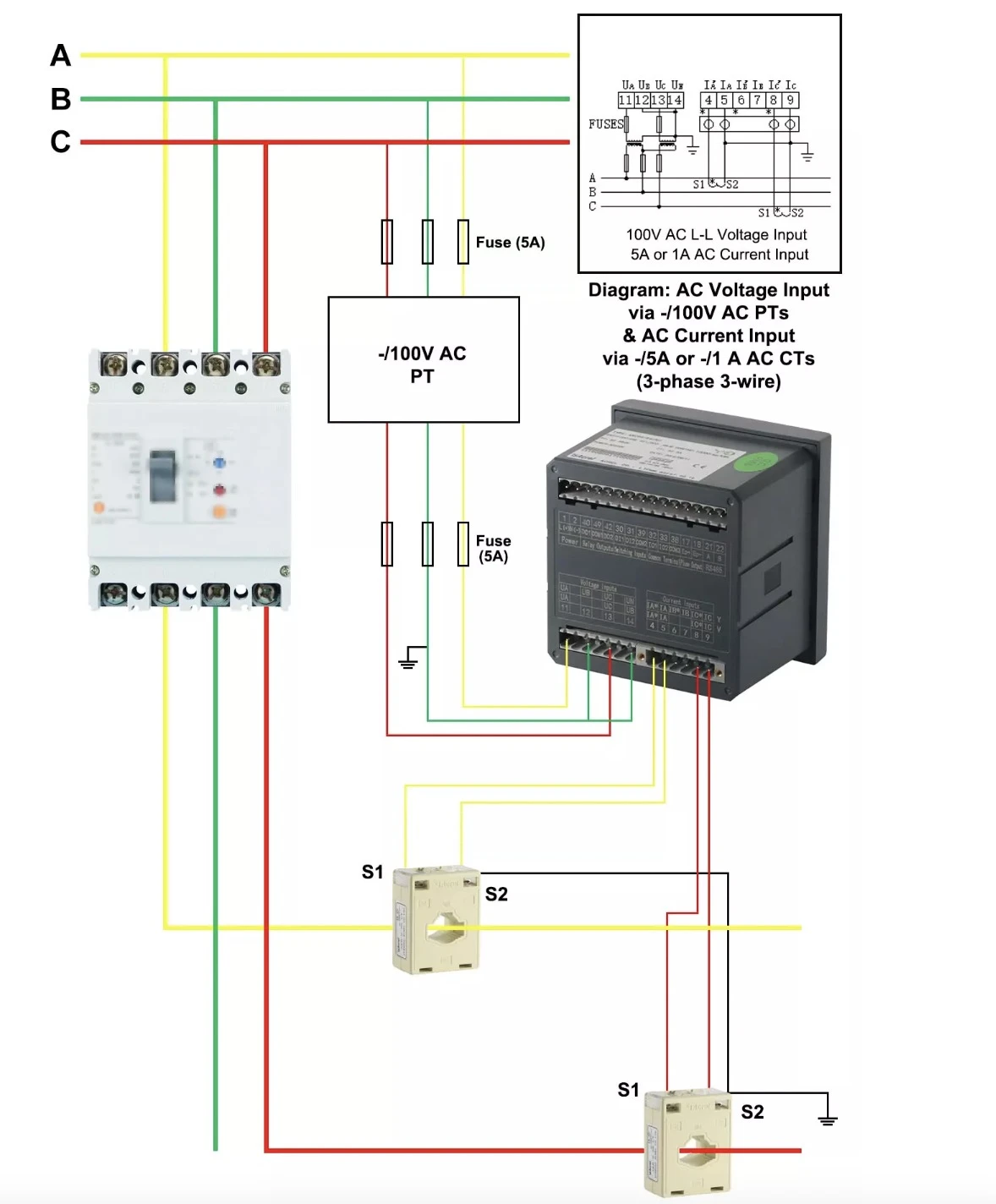

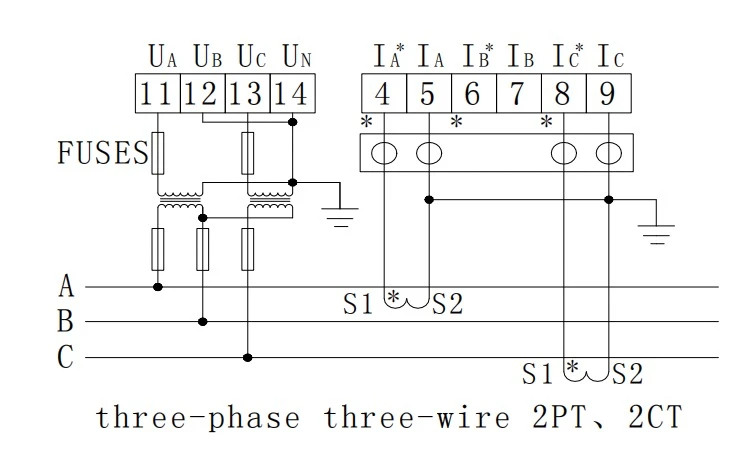

Fig3 तीन-चरण तीन तार 2CT 2PT
