जानकारी

विशेषता

1)संचार:आरएस485/मोडबस-आरटीयू

2)मल्टी-सर्किट:ए प्लस बी स्वतंत्र 2 सर्किट DC24V आउटपुट

3)रेटेड यू और आई:यू:डीसी48वी/240वी/336वी आई:5वी

समारोह

·ए प्लस बी वोल्टेज, करंट, बिजली, विद्युत ऊर्जा, 1 चैनल तापमान और आर्द्रता की निगरानी की स्वतंत्र दो डीसी लाइनें

·8 स्विचिंग स्थिति इनपुट

·4 स्विचिंग स्थिति आउटपुट

·3 आरएस485 संचार

इंस्टालेशन

डीआईएन 35 मिमी

आयाम(एल*डब्ल्यू*एच):

180*90*45

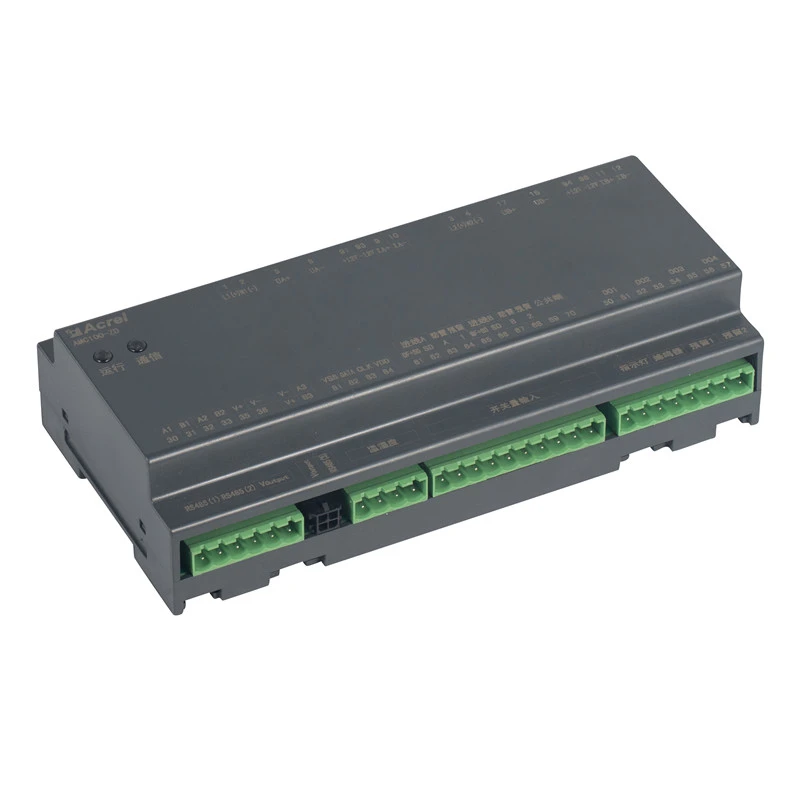

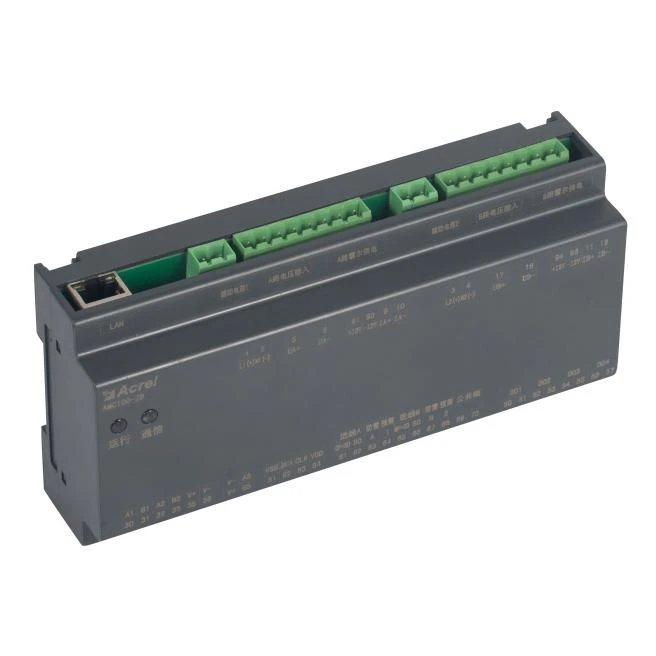

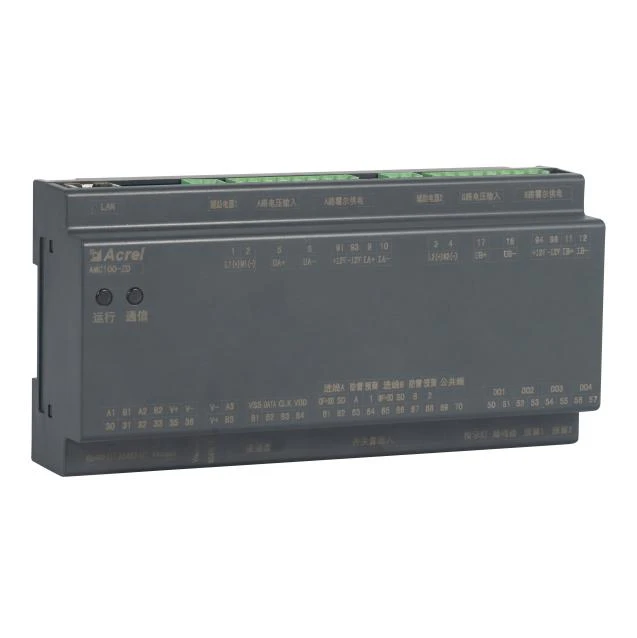

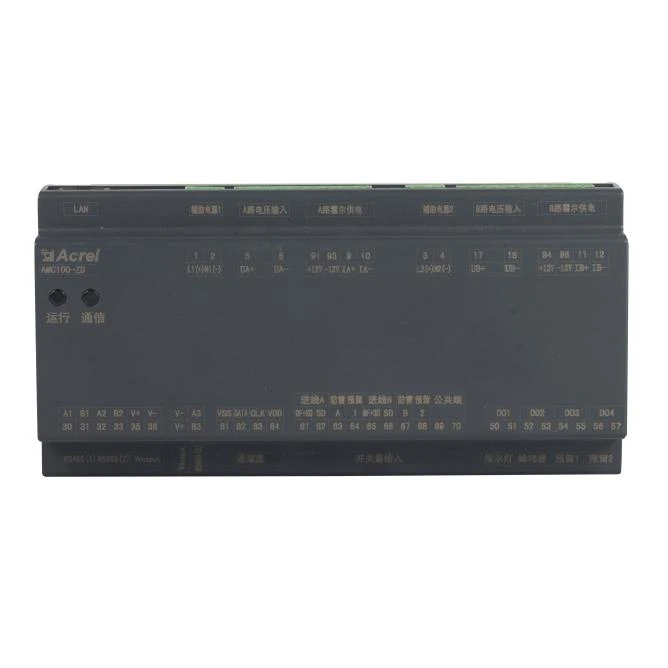

दिखावट

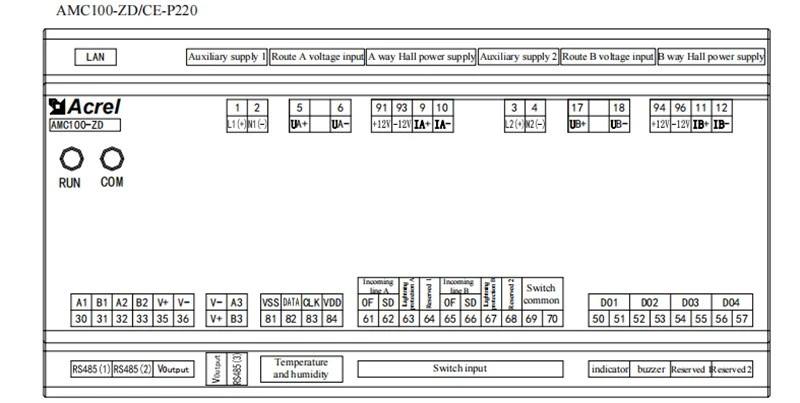

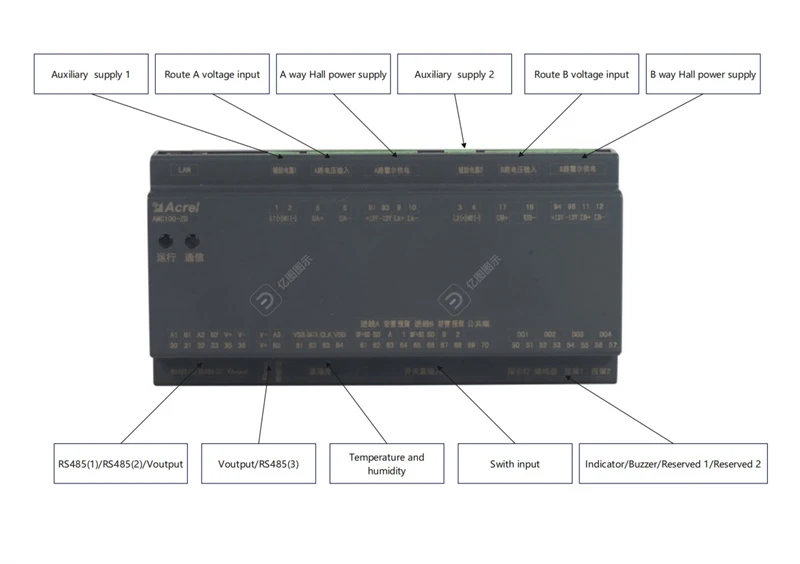

तारों

पैरामीटर

वितरण प्रणाली		डीसी
बस वोल्टेज	रेटेड वोल्टेज	48VDC,240VDC,336VDC
	माप सीमा	±20 प्रतिशत
	अधिभार	तात्कालिक वोल्टेज प्रति सेकंड 2 बार
वर्तमान आने वाला सर्किट	रेटेड	5V（हॉल सेंसर, ±12V AMC द्वारा संचालित100-ZD）
	अधिभार	अवधि 1.2 गुना, तात्कालिक 10 गुना/सेकंड है
पर्यावरण	ऊंचाई	2500 मी से कम या उसके बराबर
	तापमान	ऑपरेशन:-15 डिग्री -55 डिग्री भंडारण:-25 डिग्री -70 डिग्री
	नमी	सापेक्षिक आर्द्रता 93 प्रतिशत से कम या उसके बराबर
इंस्टालेशन		विधि DIN35mm रेल या बॉटम प्लेट स्थापना
सहायक विद्युत आपूर्ति		AMC100-ZD:सिग्नल पावर（15W से कम या उसके बराबर） AMC100-ZD-P24:DC 12-24V स्वतंत्र बिजली आपूर्ति एएमसी100-जेडडी-पी220: 1, जब निरंतर वोल्टेज DC240V, DC336V है, AC220V द्वारा संचालित, DC240V,DC336V स्वतंत्र आपूर्ति 2, जब स्थिर वोल्टेज DC48V है, तो DC48V स्वतंत्र आपूर्ति द्वारा संचालित होता है
इन्सुलेशन प्रतिरोध		सभी टर्मिनलों और शेल पर प्रवाहकीय भागों के बीच इन्सुलेशन प्रतिरोध कम से कम 100MΩ होना चाहिए
आउटपुट स्विच करें		4 चैनल 3ए 250वीएसी/3ए 30वीडीसी
इनपुट स्विच करें		8 सूखी गांठें
संचार		1 चैनल बैकग्राउंड सिस्टम से अलग आरएस485/मोडबस-आरटीयू टच स्क्रीन के लिए 1RS485/Modbus-RTU डाउनस्ट्रीम मॉड्यूल से 1RS485/Modbus-RTU कनेक्शन 1-चैनल ईथरनेट संचार फ़ंक्शन वैकल्पिक है
इंस्टालेशन		DIN35mm रेल या बॉटम प्लेट स्थापना

उद्धरण

आकार	प्रकार	समारोह	एफओबी शांग है (USD)
	एएमसी100-जेडए	ए प्लस बी डुअल थ्री-फेज एसी इनकमिंग सर्किट के पूर्ण पावर मापदंडों की निगरानी, 8 स्विचिंग स्टेटस इनपुट, 4 स्विचिंग स्टेटस आउटपुट, 2 लीकेज मॉनिटरिंग, 1 तापमान और आर्द्रता का पता लगाना, 3 आरएस485 संचार	148
	एएमसी-एफए30	ए प्लस बी डुअल एसी आउटलेट और 1 आरएस485 संचार की कुल 30 शाखाओं के पूर्ण पावर मापदंडों की निगरानी करें	133
	एएमसी-FA48	ए प्लस बी डुअल एसी आउटलेट और 1 आरएस485 संचार की कुल 48 शाखाओं के पूर्ण पावर मापदंडों की निगरानी करें	177
	एएमसी-FAK30	ए प्लस बी डुअल एसी आउटलेट और 1 आरएस485 संचार की कुल 30 शाखाओं के पूर्ण पावर मापदंडों और स्विच स्थिति की निगरानी करें	177
	एएमसी-FAK48	ए प्लस बी डुअल एसी आउटलेट और 1 आरएस485 संचार की कुल 48 शाखाओं के पूर्ण पावर मापदंडों और स्विच स्थिति की निगरानी करें	237
	एएमसी100-जेडडी	2 स्वतंत्र आने वाली लाइनों ए प्लस बी, 8 स्विचिंग इनपुट, 4 स्विचिंग आउटपुट, 1 तापमान और आर्द्रता का पता लगाने, और 3 आरएस 485 संचार के वोल्टेज, वर्तमान, बिजली और विद्युत ऊर्जा की निगरानी करता है।	148
	एएमसी100-FD30	कुल 30 शाखाओं और 1 आरएस485 संचार में ए प्लस बी दोहरी डीसी आउटगोइंग लाइनों के पूर्ण पावर मापदंडों की निगरानी करें	133
	एएमसी-एफडी48	कुल 48 शाखाओं और 1 आरएस485 संचार में ए प्लस बी दोहरी डीसी आउटगोइंग लाइनों के पूर्ण पावर मापदंडों की निगरानी करें	177
	एएमसी100-FDK30	ए प्लस बी डुअल डीसी आउटलेट 30 शाखाओं और 1 आरएस485 संचार के पूर्ण पावर पैरामीटर और स्विचिंग स्थिति (सक्रिय) की निगरानी करें	177
	एएमसी100-FDK48	ए प्लस बी डुअल डीसी आउटलेट 48 शाखाओं और 1 आरएस485 संचार के पूर्ण पावर पैरामीटर और स्विचिंग स्थिति (सक्रिय) की निगरानी करें	237
