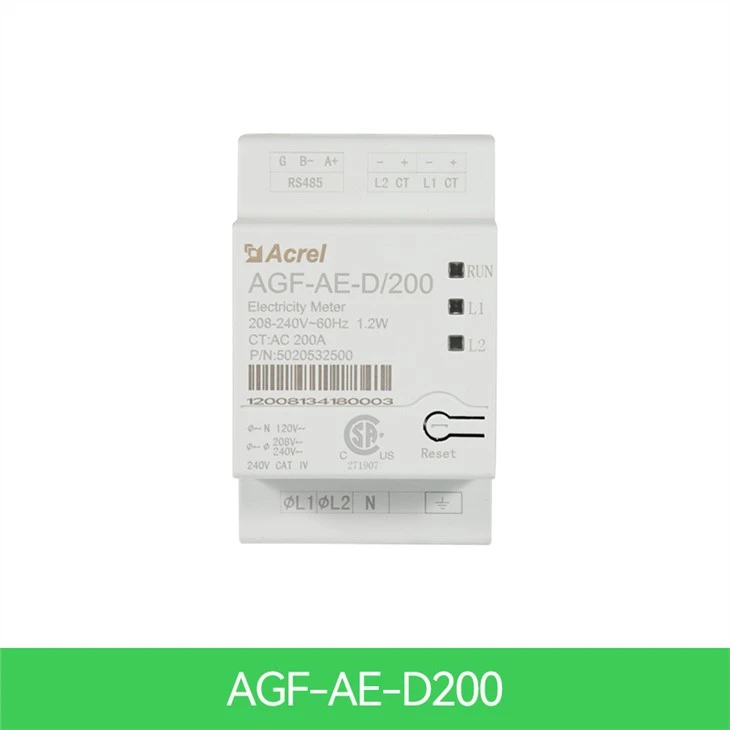

सौर मंडल मीटर

एक एकल इन्वर्टर सिस्टम में, मीटर सीधे इन्वर्टर से जुड़ा होता है। यदि आपके इन्वर्टर में एक अंतर्निहित राजस्व ग्रेड मीटर है (आरजीएम; इन्वर्टर को राजस्व-ग्रेड इन्वर्टर के रूप में संदर्भित किया जाता है), तो आप आरजीएम के रूप में एक ही बस पर एक बाहरी मीटर कनेक्ट कर सकते हैं। Acrel में AGF-AE-D/200 ने EMC द्वारा संचालित उत्सर्जन और विकीर्ण उत्सर्जन परीक्षण रिपोर्ट और उद्योग और आवासीय के लिए FCC श्रेणी B को समाप्त कर दिया है।

मीटर विद्युत सेवा			इकाइयों
	AGF-AE-D/100	AGF-AE-D/200
रेटेड वोल्टेज-लाइनटॉन	120		V
रेटेड वोल्टेज-Lineto लाइन	208/240		V
विस्तारित वोल्टेज रेंज	88%~110%
एसी आवृत्ति	60		हर्ट्ज
ग्रिड समर्थित	L1/L2/N/PE
बिजली की खपत	1.2		W
संचार
मीटर संचार इंटरफेस	रु. 485
रिस्पांस टाइम	≤1		S
मीटर सटीकता
रेटेड RMS वर्तमान	100	200	एक
सीटी करंट का 1% -100%	±0.5	±0.5	%
वर्तमान ट्रांसफार्मर
आपूर्ति किए गए वर्तमान ट्रांसफार्मरों की संख्या	2
आयाम	I.D.:15O. D:35	70.5×54.5×39 (H×W×D)	मिलीमीटर
मानक अनुपालन
सुरक्षा	UL1741
स्थापना विनिर्देशों
आयाम (H×W×D)	54.1×87.8×52		मिलीमीटर
वजन	0.2		किलोग्राम
ऑपरेटिंग तापमान रेंज	-30~55		°C
सापेक्ष आर्द्रता (गैर संघनन)	5-90		%

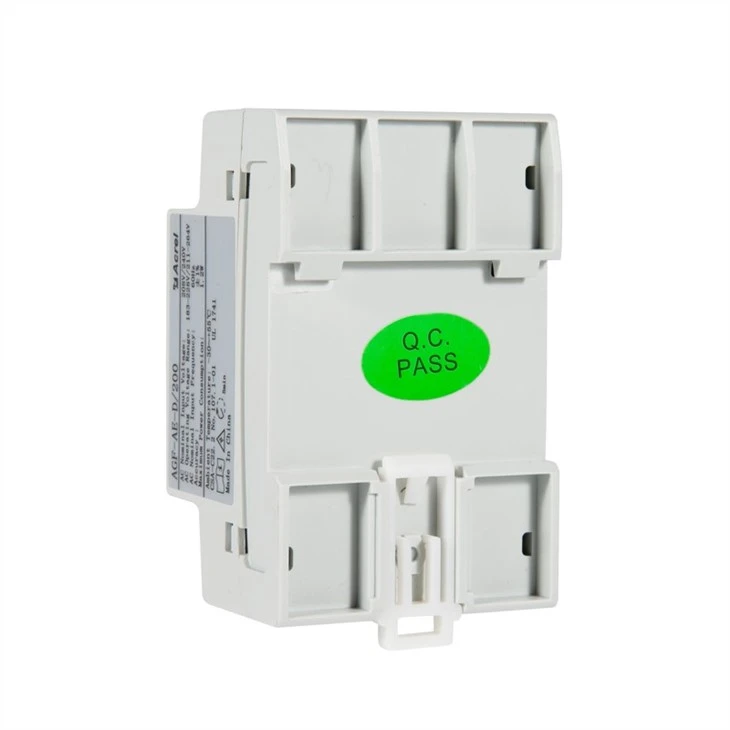

बढ़ते प्रकार	DIN-रेल, 35mm

	यथार्थता AGF-AE-D/100: 100A AGF-AE-D/200: 200A आवृत्ति 60Hz बिजली की आपूर्ति (स्व-आपूर्ति) AC85~ 265V या DC100 ~ 350V; बिजली की खपत ≤10VA इनपुट खपत 0.2VA से कम
इनपुट खपत 0.2VA से कम आयाम (एल * डब्ल्यू * एच) 54.1*87.8*52mm संस्थापन DIN 35 mm

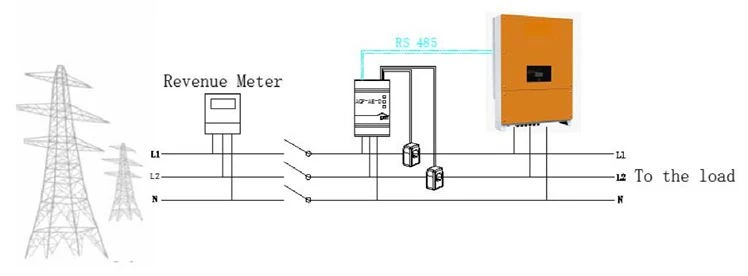

एकल इन्वर्टर सिस्टम में हमारे पीवी / सौर इन्वर्टर ऊर्जा मीटर, मीटर सीधे इन्वर्टर से जुड़ा हुआ है। यदि इन्वर्टर में एक अंतर्निहित राजस्व ग्रेड मीटर (आरजीएम; इन्वर्टर को राजस्व ग्रेड इन्वर्टर को संदर्भित किया जाता है) है, तो हमारे ग्राहक आरजीएम के रूप में एक ही बस पर एक बाहरी मीटर जोड़ सकते हैं।

प्रकार	समारोह विवरण
AGF-AE-D/100	1. फोटोवोल्टिक/ऊर्जा भंडारण प्रणाली के लिए पावर कंट्रोल 2. पूर्ण शक्ति माप, उच्च गति डेटा ताज़ा 3. दीन रेल स्थापित 4. आसान 2 बाहरी विभाजन कोर वर्तमान ट्रांसफॉर्मर 0-100A द्वारा स्थापित
AGF-AE-D/200	1. फोटोवोल्टिक/ऊर्जा भंडारण प्रणाली के लिए पावर कंट्रोल 2. पूर्ण शक्ति माप, उच्च गति डेटा ताज़ा 3. दीन रेल स्थापित 4. आसान 2 बाहरी विभाजन कोर वर्तमान ट्रांसफॉर्मर 0-200A द्वारा स्थापित

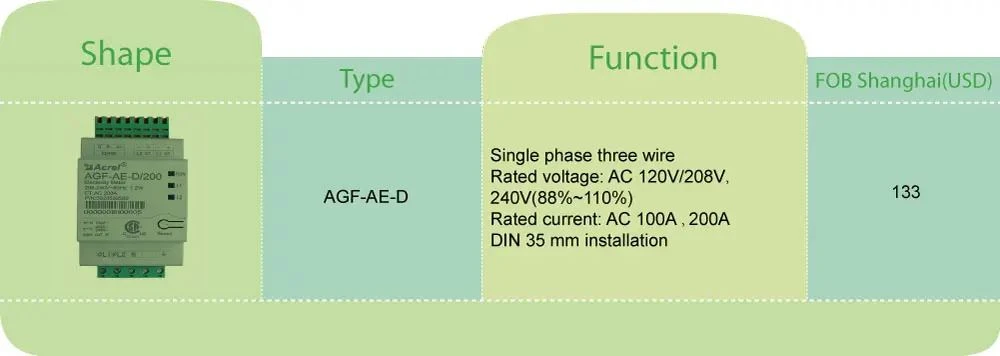

* सिंगल फेज 2 चैनल 3 वायर

* रेटेड वोल्टेज एसी 120V/208V, 240V (88%~110%) * रेटेड वर्तमान: एसी 100A

* रेटेड फ्रीक्वेंसी:60HZ

* संचार: RS485, सनस्पाक प्रोटोकॉल

* वितरित ऊर्जा संसाधनों के साथ उपयोग के लिए इनवर्टर, कन्वर्टर्स, नियंत्रकों और इंटरकनेक्शन सिस्टम उपकरणों के उत्पादन में स्थापित UL1741

(35mm दीन रेल स्थापित)

1. करंट ट्रांसफार्मर पर क्लैंपिंग से पहले एसी पावर बंद कर दें।

2. मापा जा करने के लिए कंडक्टर के आसपास सीटी स्थापित करें। स्प्लिट-कोर सीटी एकचालक के आसपास 3 प्रतिष्ठानों के लिए खोल सकते हैं। एऑन केबल टाई सीटी टॉप के आसपास सुरक्षित हो सकता है आकस्मिक उद्घाटन को रोकने के लिए।

3. खपत या निर्यात माप के लिए ग्रिड की ओर इशारा करते हुए तीर के साथ सीटी स्थापित करें।

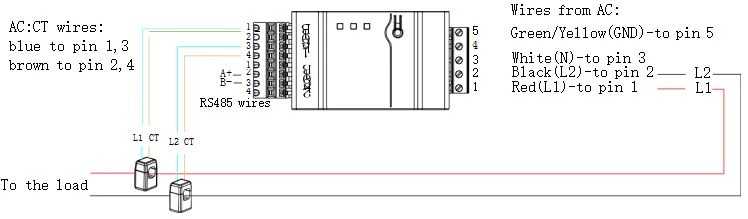

यदि आप मीटर को इन्वर्टर से जोड़ रहे हैं, तो कनेक्शन आरेख का उल्लेख करें।

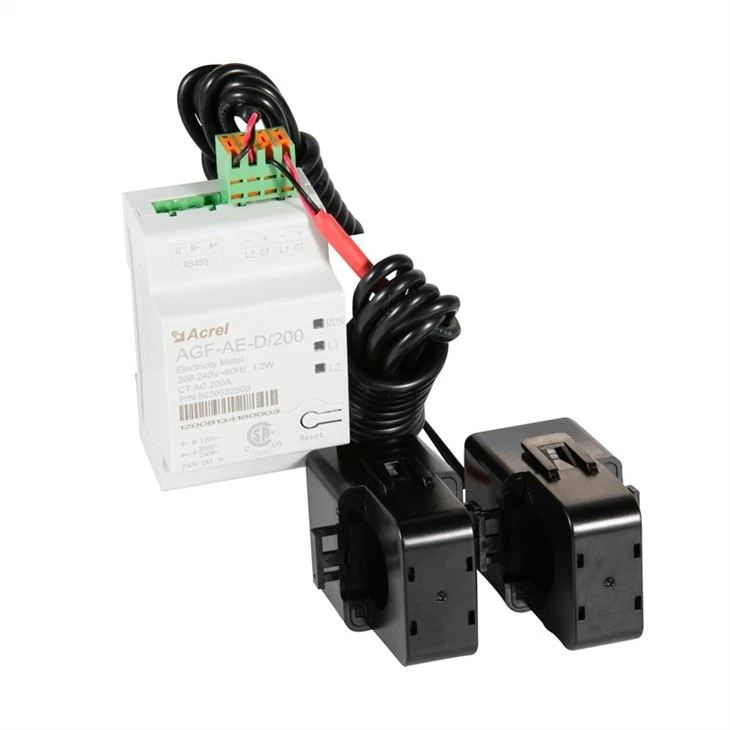

मीटर के साथ करंट ट्रांसफार्मर पैक किया जाता है।
