एक्रे हॉल सेंसर

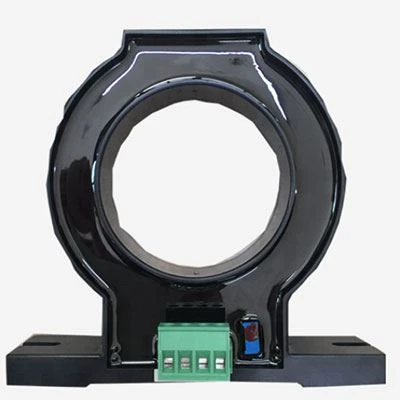

Acrel Electric एक सूचीबद्ध कंपनी है जो किसके उत्पादन पर ध्यान केंद्रित कर रही है?हॉल सेंसर. हॉल क्षेत्र में, कंपनी के पास विभिन्न जरूरतों को पूरा करने के लिए सैकड़ों मॉडल हैं। चाहे वह एक खुला प्रकार का ट्रांसफार्मर है जिसे स्थापित करना आसान है, एक उच्च परिशुद्धता बंद प्रकार का ट्रांसफार्मर, या एक डीसी रिसाव वर्तमान ट्रांसफार्मर, आवेदन परिदृश्यों की विस्तृत श्रृंखला व्यापक रूप से दुनिया भर के ग्राहकों द्वारा प्रशंसा की जाती है।

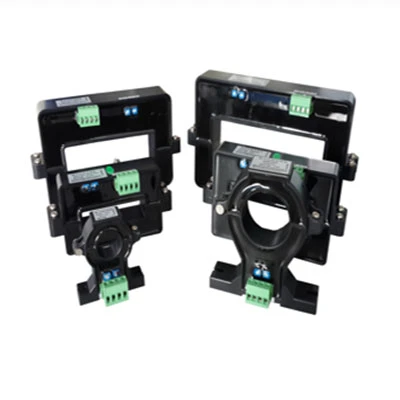

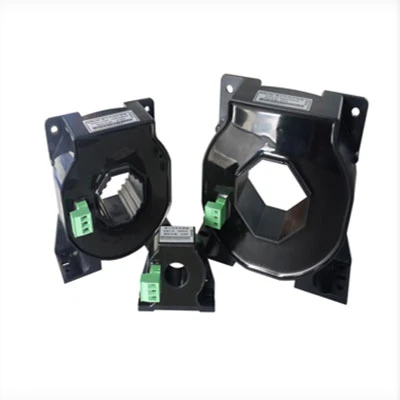

हॉल सेंसर के प्रकार
हॉल वर्तमान सेंसर व्यापक रूप से अधिग्रहण और वर्तमान निगरानी, बैटरी आवेदन, इन्वर्टर, सौर ऊर्जा प्रबंधन, प्रत्यक्ष वर्तमान कैबिनेट, डीसी मोटर ड्राइव, इलेक्ट्रोप्लेटिंग, वेल्डिंग, आवृत्ति कनवर्टर, यूपीएस सर्वो नियंत्रण प्रणाली में वर्तमान संकेतों की प्रतिक्रिया नियंत्रण के लिए लागू होते हैं।

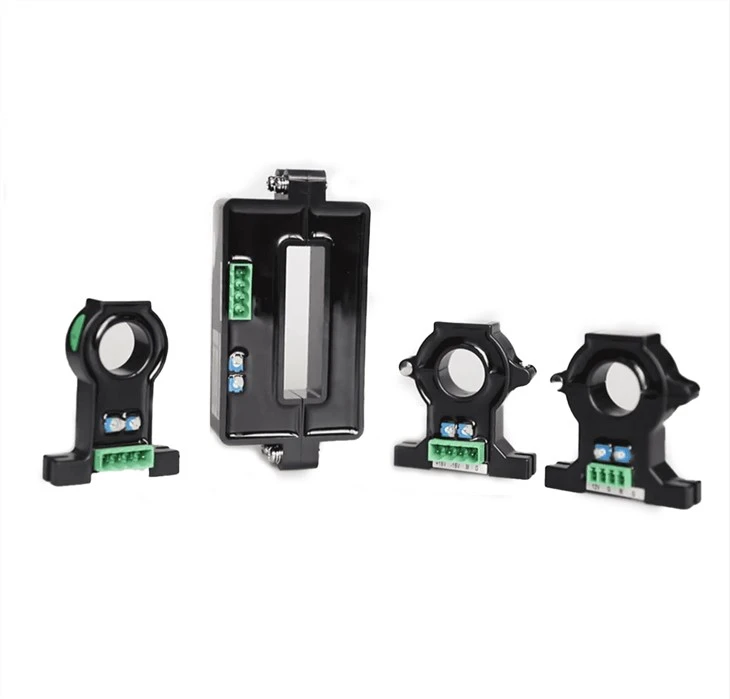

विभाजित ओपन लूप हॉल वर्तमान सेंसर
1. उच्च सटीकता
2. यदि बजट कम है, तो प्रकार को विभाजित करने के लिए बनाया जा सकता है, स्थापित करने में आसान
3. रेटेड इनपुट: 20A-20000A
4. आउटपुट विभिन्न हो सकता है, रेटेड आउटपुट 4V / 5V / 20mA / 4-20mA हो सकता है
1. उच्च सटीकता
2. यदि लागत कम है, तो विभाजित प्रकार के लिए बनाया जा सकता है, स्थापित करने के लिए आसान
3. रेटेड इनपुट: 20A-20000A
4. आउटपुट विभिन्न हो सकता है, रेटेड आउटपुट 4V / 5V / 20mA / 4-20mA हो सकता है
1. उच्च सटीकता
2. रेटेड इनपुट: 10A-2000A
3. तेजी से प्रतिक्रिया समय:≤1us
4. बैंडविड्थ: ≤100kHz
1. उच्च सटीकता
3. रेटेड इनपुट: 10mA ~ 1A
4. आउटपुट सकता है: 5V
5. सहायक शक्ति: ±15V
अनुप्रयोग
एक्रेल हॉल सेंसर में उच्च सटीकता, छोटे आकार और सुविधाजनक स्थापना के फायदे हैं। यह एक अत्यधिक लागत प्रभावी विद्युत उत्पाद है। विभिन्न स्थापना विधियों और अमीर आउटपुट अनुपात Acrel ग्राहकों को किसी भी सेंसर वे चाहते थे खोजने के लिए सक्षम करते हैं।

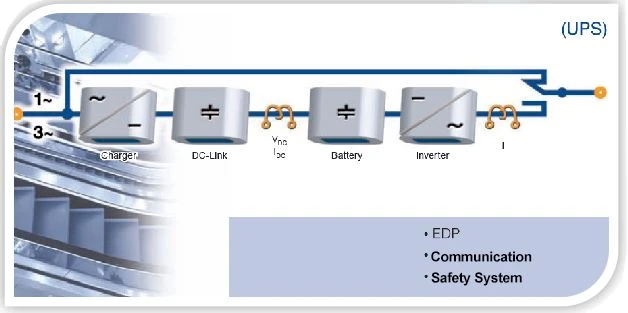

1. निर्बाध बिजली की आपूर्ति
यूपीएस पावर सिस्टम में, आउटपुट करंट को मापने के लिए एक क्लोज़-लूप हॉल सेंसर का उपयोग किया जाता है। यूपीएस नियंत्रक इनवर्टर बिजली की आपूर्ति के सामान्य संचालन को सुनिश्चित करने के लिए इस वर्तमान के आधार पर प्रतिक्रिया नियंत्रण करता है। इसकी तेज प्रतिक्रिया गति के कारण, यह विशेष रूप से कंप्यूटर में अबाधित बिजली की आपूर्ति के लिए उपयुक्त है।
Acrel बंद लूप विनिर्देश: AHBC-LTA, AHBC-LT1005, AHBC-LF
2. सौर ऊर्जा, पवन ऊर्जा
हॉल वर्तमान सेंसर फोटोवोल्टिक डीसी अलमारियाँ, फोटोवोल्टिक इन्वर्टर, पवन ऊर्जा इन्वर्टर, और अन्य अवसरों में अनुप्रयोगों की एक विस्तृत श्रृंखला है। माप टर्मिनल ओपन लूप हॉल सेंसर का उपयोग करेगा: AHKC-BS, AHKC-E, AHKC-E, AHKC-F, AHKC-K श्रृंखला। नियंत्रण टर्मिनल बंद लूप हॉल सेंसर का उपयोग करेगा: AHBC-LTA, AHBC-LT1005, AHBC-LF सीरीज़।
3. फोटोवोल्टिक डीसी कैबिनेट आवेदन मामले

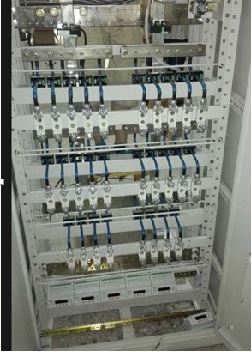

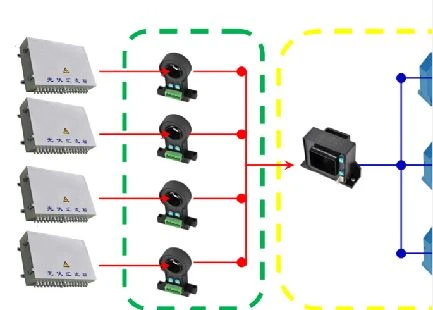

फोटोवोल्टिक डीसी कैबिनेट लें जिसे एक उदाहरण के रूप में 8 फोटोवोल्टिक कंबाइनर बक्से के आउटपुट वर्तमान और वोल्टेज की निगरानी करने की आवश्यकता है। यह देखते हुए कि फोटोवोल्टिक डीसी कैबिनेट में सामान्य संगम बसबार से जुड़ा हुआ है और कैबिनेट स्पेस सीमित है, पिछले 8-चैनल कंबाइनर बॉक्स के वास्तविक समय के आउटपुट की गणना करने के लिए एजीएफ-डी डीसी कैबिनेट बस संग्रह डिवाइस के साथ 8 छोटे AHKC-BS 200A / 5V हॉल ओपन-लूप वर्तमान सेंसर (जैसा कि चित्रा 3 और चित्रा 4 में दिखाया गया है) का उपयोग करने की सिफारिश की जाती है। उसी समय, यह बिजली और विद्युत ऊर्जा माप का एहसास करने के लिए एक डीसी वोल्टेज सेंसर ACTDS-DV / V के साथ सहयोग कर सकता है।

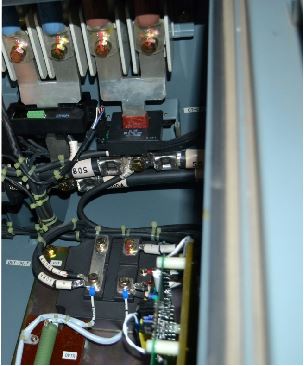

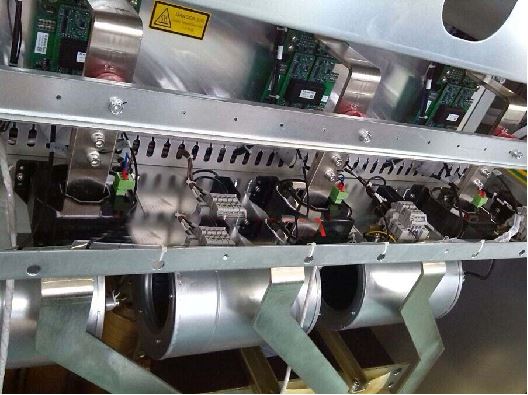

4. इन्वर्टर आवेदन मामले
5. मोबाइल डीसी सरणी कैबिनेट
डेटा सेंटर में बिजली की आपूर्ति की गुणवत्ता सीधे आईटी उपकरणों के सुरक्षित संचालन को प्रभावित करेगी। इसलिए, डेटा सेंटर अलमारियाँ के अंदर और बाहर बिजली की आपूर्ति की निगरानी करना बहुत महत्वपूर्ण है। हॉल सेंसर के साथ, मुख्य आवक लाइन वर्तमान और बहु-शाखा डीसी सर्किट एकत्र किए जाएंगे।
हमारी कंपनी में, हमारे पास ओपन-लूप हॉल वर्तमान सेंसर हैं: AHKC-BS, AHKC-E, AHKC-F, AHKC-K, और ओपन-लूप सेंसर की अन्य श्रृंखला।
शृंखला | संख्या | |
मीटर | AMC16-DE6 | 6 |
मुख्य आवक लाइन हॉल सेंसर | AHKC-F-400A/5V | 2 |
जावक हॉल सेंसर | AHKC-बी एस-100A/5V | 28 |
टच-स्क्रीन | TPC7062Hi | 1 |
Datacenter बिजली आपूर्ति प्रबंधन प्रणाली | 1 | |
स्विचिंग बिजली की आपूर्ति | KDYA-DG30B-24 | 1 |
मध्यवर्ती रिले | MY2N-J DC48V PYF08A-E | 1 |
6. डीसी वितरण रूपांतरण
सिस्टम परिवर्तन के लिए आवश्यक है कि डीसी सिस्टम को बिजली की विफलता के बिना स्विच किया जाता है, अर्थात, लोड को बाहर डाला जाता है और डीसी बिजली की आपूर्ति को खोए बिना डाला जाता है। परिवर्तन परियोजना मुश्किल है और एक लक्षित पेशेवर परिवर्तन योजना होनी चाहिए। उपरोक्त डीसी रेट्रोफिट आवश्यकताओं के जवाब में, स्प्लिट हॉल वर्तमान सेंसर का उपयोग रेट्रोफिट प्रोजेक्ट में डीसी वर्तमान माप समस्या को हल करने के लिए पारंपरिक हॉल सेंसर या शंट को बदलने के लिए किया जा सकता है और यह सुनिश्चित करने के लिए कि डीसी बस और डीसी लोड को संचालित नहीं किया जाता है और रेट्रोफिट प्रक्रिया के दौरान सुरक्षित रूप से संचालित होता है।
यह डीसी वितरण परिवर्तन अवसरों जैसे सबस्टेशन परिवर्तन, संचार कक्ष परिवर्तन और रेलवे लोकोमोटिव परिवर्तन के लिए उपयुक्त है।
हमारी कंपनी में, हमारे पास ओपन-लूप हॉल वर्तमान सेंसर हैं: AHKC-EKA, AHKC-EKB, AHKC-K, AHKC-KA, AHKC-H, AHKC-HB, और स्प्लिट हॉल वर्तमान सेंसर की अन्य श्रृंखला।
